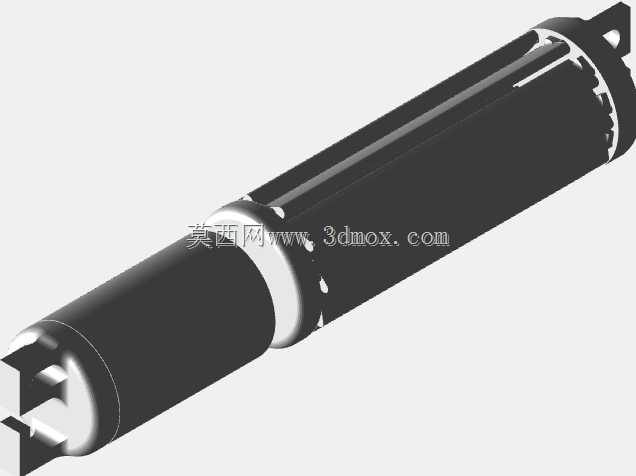

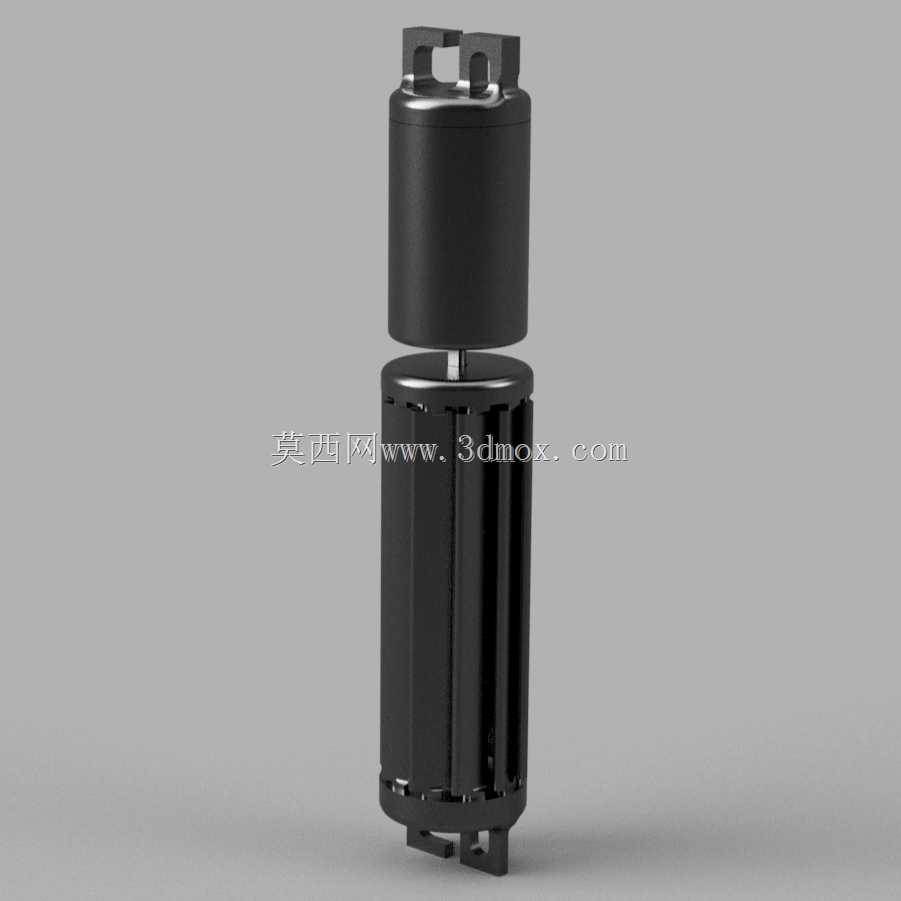

教学用微型管道式Pico水轮机结构

　　这款微型水轮机的设计初衷是面向中小学科创实践、小型科普展示场景的水力能量转换演示载体，整体采用同轴直筒式布局，可直接串接在标准透明输水管道中，不需要额外搭建复杂的引水结构，适配常规实验室供水压力区间，能在低水头、小流量的输水工况下完成水能到旋转机械能的转换，直观展示水力发电的核心原理。从结构设计逻辑来看，整机采用贯通式轴系布局，外壳为等直径圆柱筒体，两端预留标准管道对接接口，进水端设置导流整流结构，可将管道内轴向流动的水流调整为适配叶轮入流角度的旋向流态，减少水流冲击叶轮时的紊流损失，提升低流速下的叶轮启动响应速度。叶轮采用紧凑式轴流叶片设计，叶片型线经过流道仿真优化，在小流量工况下即可获得足够的旋转扭矩，不需要额外设置增速齿轮组，

　　轴系直接连接外置微型发电模块即可输出低压电能，可点亮小功率LED负载、驱动微型传感模块，满足教学演示的直观效果需求。安装边界方面，整机轴向尺寸控制在常规教学实验台的管道安装跨度内，筒体最大外径适配常见的PVC给水管件配套卡箍，安装时不需要对现有实验管路做大规模改造，直接替换等长度的管道段即可完成装配，轴系两端采用耐磨自润滑衬套支撑，不需要额外配置润滑维护结构，适配教学场景下低频次、长周期的使用需求，降低日常维护的复杂度。从功能特性来看，这款装置没有设置复杂的调节机构，依靠固定叶片角度适配常规教学场景的供水流量范围，当管道内水流速度达到启动阈值后，叶轮即可平稳旋转，水流经过叶轮后从尾端导流段平顺流出，不会在管路内产生过大的沿程阻力，

　　不会影响实验管路其他环节的供水状态。设计过程中充分考虑了教学场景的使用特点，所有外露结构均做了圆角钝化处理，没有尖锐凸起，筒体采用透明可视化段设计，可直接观察到内部叶轮的旋转状态，方便学习者直观理解水流冲击叶片做功的过程，同时整机可拆解为筒体、叶轮、轴系、端盖几个独立模块，方便教学过程中拆解展示内部结构，也可作为科创实践的改装载体，学习者可自行调整叶片角度、更换不同型线的叶轮，测试不同结构参数下的水能转换效率，完成探究性实验项目。在实际应用中，这类微型水轮机除了教学演示场景外，也可作为小型输水管道旁的微功率能量采集装置，为管道上的低压监测传感器提供辅助电能，不需要额外铺设供电线路，适合偏远地区小型输水管道的监测节点供电场景，

　　结构上的密封设计采用端面O型圈密封，可承受常规供水管道的工作压力，不会出现渗漏问题，轴系的密封采用接触式旋转密封，在长期通水运行状态下可避免水流进入轴系支撑段，延长衬套的使用寿命。整体结构没有采用复杂的异形曲面，所有零部件均适合采用常规的3D打印、普通机加工方式制作，学校科创社团可直接基于该结构完成实物制作，不需要特殊的加工设备，制作成本可控，装配过程不需要专用工装，按照轴系-叶轮-筒体-端盖的顺序即可完成总装，装配公差要求宽松，适合非专业加工条件下的制作落地。
