壁挂式线缆收纳固定支撑构件

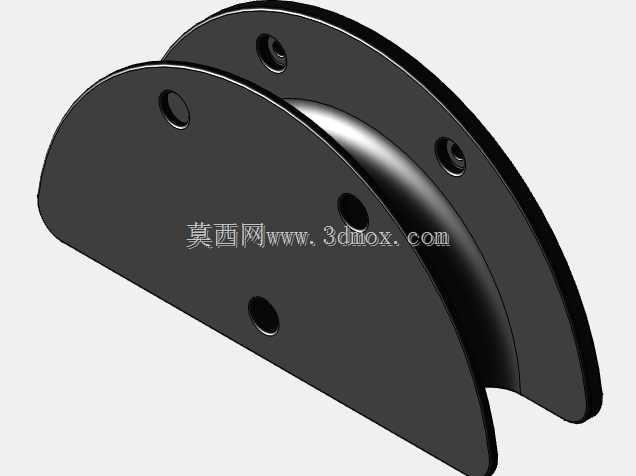

　　在低压配电布线、弱电设备安装、小型机房走线、家用墙面线缆整理等场景中，零散盘绕的电缆如果没有可靠的固定支撑，很容易出现线缆垂落、缠绕、受力拉扯接线端的问题，轻则影响布线整洁度，重则因为线缆长期弯折导致线芯断裂、绝缘层破损引发安全隐患，这款壁挂式线缆支撑构件就是针对这类零散线缆的固定收纳需求设计的。从结构设计来看，构件采用双片对称式半圆弧承托结构，两片支撑板通过中间的弧形过渡段连为一体，整体没有多余的外露棱角，所有边缘都做了小圆弧倒角处理，避免安装和布线过程中割伤线缆绝缘层或者划伤施工人员手部。安装面的支撑板上预留了3.8mm直径的贯通安装孔，这个孔径尺寸刚好适配常规的M4自攻螺丝或者膨胀螺栓，施工时不需要额外扩孔，

　　直接在墙面标记孔位后打孔固定即可，安装孔的位置做了对称分布，不管是单片单独使用还是两片对装，都能保证受力均匀，不会因为线缆的重力拉扯导致构件倾斜脱落。中间的承托段设计了10mm深度的内凹槽，这个凹槽的弧度经过反复调整，当单根盘绕的零散电缆搭在支架上时，线缆可以自然嵌入凹槽内，不会因为外力触碰从支架侧边滑落；如果是直径较粗的成束电缆，可以采用两个支架对向安装的方式，两个支架的凹槽相对形成一个闭合的环形抱合空间，把电缆牢牢包裹在中间，即使电缆有轻微的晃动或者拉扯，也不会从支架中脱出，固定的可靠性比单钩式的线缆支架高很多。考虑到很多现场布线场景需要小批量定制、快速安装的需求，这个构件的整体壁厚做了均匀化设计，最小壁厚不小于2.5mm，

　　既保证了足够的结构强度，能够承托常规规格的电力电缆或者通讯线缆的重量，不会因为长期承重出现变形断裂，同时均匀的壁厚也完全适配FDM3D打印的工艺要求，打印过程中不需要添加额外的支撑结构，打印完成后只需要简单去除毛边就可以直接使用，不需要二次机加工，现场如果有3D打印设备可以随时按需打印，不用等待配件采购周期，非常适合应急布线、临时走线场景的快速部署。从安装边界来看，构件整体的外轮廓没有超出安装墙面的突出部分过多，突出墙面的距离刚好满足线缆承托的需求，不会因为突出过多导致过往人员磕碰，也不会占用过多的墙面空间，在空间狭小的配电井、设备侧方墙面都可以安装使用。实际使用中，单支架可以用来承托单根盘绕预留的检修电缆，

　　避免预留电缆垂落挤压其他管线；双支架对装可以固定垂直或者水平走向的成束电缆，替代传统的扎带固定方式，后期需要调整线缆位置或者新增线缆时，只需要拆下其中一侧的支架就可以操作，不需要剪断扎带重新绑扎，维护调整的效率更高。和传统的金属线缆支架相比，这款构件采用绝缘材质制作，本身不导电，即使线缆绝缘层出现轻微破损，也不会出现电流通过支架传导到墙面的问题，在低压弱电布线场景中使用安全性更高，同时塑料材质不会生锈腐蚀，在潮湿的地下布线场景或者户外有防雨措施的墙面使用，也不会因为锈蚀污染墙面或者锈穿断裂，长期使用的稳定性更好。在结构细节上，安装孔的周边做了局部加厚处理，避免螺丝拧紧的时候压力过大导致支撑板开裂，弧形承托面的表面做了平滑处理，没有凸起的分型线或者毛刺，和线缆接触的时候不会磨损绝缘层，即使线缆长期和支架接触，也不会因为热胀冷缩或者轻微晃动磨破绝缘层。针对不同直径的线缆使用需求，这个基础结构还可以通过调整弧形凹槽的半径、两片支撑板的间距快速衍生出不同规格的型号，不需要重新做整体的结构设计，只需要调整对应参数就可以适配从细的通讯网线到粗的电力电缆的不同固定需求，结构的拓展性很强。
