WT19版交流稳压器壳体结构设计

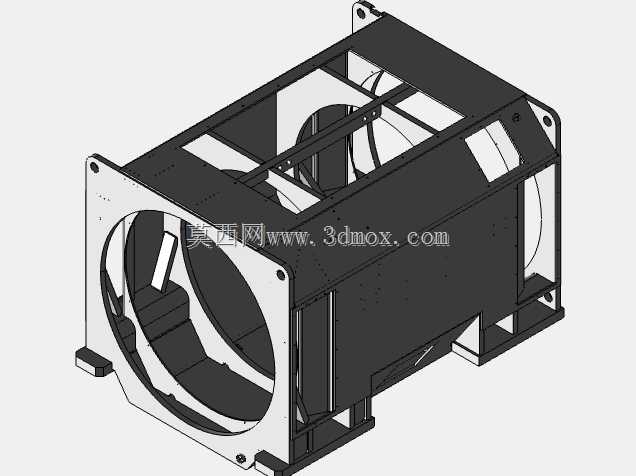

　　在工业供配电、车间精密设备供电、实验室仪器供电等场景中，交流稳压器是保障供电电压稳定、避免电压波动损毁用电设备的核心电气装置，其壳体结构不仅承担内部线圈、调压模块、散热组件的承载防护作用，还直接决定设备的安装适配性、通风散热效率与运行可靠性。本次呈现的WT19版本稳压器壳体，采用框架式钣金拼接结构，整体为方腔式布局，前端预留大直径圆形开口用于安装调压组件的操作端或者通风导流结构，侧面与端面预留多组安装孔位，可适配不同功率等级的内部元件排布。从结构设计逻辑来看，该壳体优先考虑了内部元件的安装便利性：框架内部设置多组横向与纵向的支撑筋条，可直接固定铁芯、绕组、控制电路板等核心部件，无需额外增设内部安装支架，减少整体装配工序；

　　底部设置突出的安装支脚，支脚处预留沉头安装孔，可直接通过螺栓固定在设备机柜的安装梁或者地面基础上，安装边界清晰，支脚的突出高度预留了底部走线与通风的间隙，避免壳体底面直接贴合安装面导致潮气侵入或者散热不畅。散热设计上，壳体两端的圆形开口形成贯通式风道，当内部加装轴流风扇时，气流可直接从一端进风、另一端出风，带走绕组与调压模块工作产生的热量，相比侧面开孔的结构，贯通式风道的风阻更低，散热效率更高，适合长时间连续运行的工业级稳压器使用。壳体的侧板采用折弯拼接工艺，拼接处设置翻边结构，通过螺栓连接固定，既保证了壳体的整体结构强度，又方便后期维护时拆卸侧板检修内部元件；边角处做了圆角过渡处理，避免安装维护时尖锐边角划伤操作人员，

　　同时也减少钣金加工时的应力集中问题，提升壳体的抗形变能力。从安装适配性来看，该壳体的外部轮廓尺寸适配标准19英寸机柜的安装深度要求，侧面的安装孔位可配合机柜L型支架直接固定在机柜立柱上，既可以独立落地安装使用，也可以集成到成套配电柜、工业控制柜内部作为稳压单元使用，适配多场景的安装需求。结构设计时充分考虑了钣金加工的工艺性，所有折弯边的折弯半径符合常规钣金加工的工艺要求，无需特殊定制模具即可完成加工，有效降低生产制造成本；壳体表面可根据使用场景做喷塑或者镀锌处理，提升防腐蚀、防锈能力，适配车间、户外基站等不同使用环境的防护需求。在实际工程应用中，这类框架式稳压器壳体相比一体式焊接壳体，运输过程中可采用平板包装的方式，减少运输体积，

　　到达现场后再进行组装，大幅降低物流成本；同时模块化的拼接结构，当某一侧板出现磕碰损坏时，可单独更换对应板材，无需整体替换壳体，降低后期维护成本。内部支撑筋条的位置经过排布优化，既避开了内部元件的走线通道，又能在绕组吊装时提供临时支撑点，方便生产装配时的元件定位；前端的圆形开口处预留了密封槽，可加装密封圈或者防护网，既防止异物进入壳体内部造成电气短路，又不影响通风散热效果。
