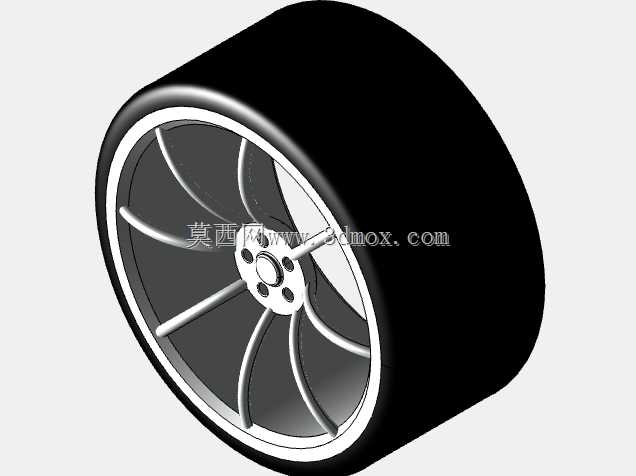

乘用车多辐条轮毂带轮胎总成结构设计

　　在整车行走系统的匹配设计中，车轮总成是直接关联行驶平顺性、操控稳定性与承载可靠性的核心部件，这套轮毂搭配轮胎的三维结构，可覆盖家用紧凑型乘用车的常规改装与原厂替换场景，也能为同级别车型的底盘调校、轮腔空间校核提供精准的数模参考。日常道路行驶过程中，车轮需要同时承担整车垂直载荷、加减速时的纵向力矩以及转向过程中的横向侧向力，还要过滤路面颠簸带来的小幅冲击，因此结构设计阶段需要兼顾刚性与轻量化的平衡，不能一味追求强度导致簧下质量过高，影响悬架的响应速度，也不能过度减重造成应力集中，在颠簸路况或者高速过弯时出现结构失效风险。从结构细节来看，这款轮毂采用十辐条双组对称布局，辐条从中心安装盘位置向外呈放射状延伸，相邻辐条之间预留了充足的制动系统散热空间，能够避免长时间制动后热量堆积在轮腔内部，加速轮胎橡胶老化或者导致制动效能热衰减。中心安装区域设置了五个螺栓安装孔，孔位分布遵循乘用车常规的节圆直径标准，安装面做了平整化处理，能够和轮毂轴承的安装法兰面完全贴合，保证装配后车轮的端面跳动量控制在合理区间，避免高速行驶时出现方向盘抖动的问题。轮辋部分采用常规的深槽式结构，边缘的胎圈座位置做了符合行业标准的凸缘设计，能够和轮胎的胎圈紧密贴合，即使在轮胎亏气或者高速过弯产生大侧向形变时，也能防止轮胎脱圈引发安全风险。和轮毂匹配的轮胎采用常规的民用乘用车子午线轮胎结构，胎侧厚度、胎面宽度都和轮辋的J值匹配，装配后轮胎的外沿和轮辋凸缘齐平，既不会因为轮胎过宽突出轮眉增加风阻，也不会因为轮胎过窄导致轮辋边缘突出，容易在路边停车时被路肩刮花。在整车总布置校核阶段，这套数模可以直接导入整车装配环境，核对车轮转向到最大角度时，胎面、胎侧和轮拱内衬、悬架摆臂、减震器筒体之间的安全间隙，避免实车装配后出现转向干涉的问题；同时也能为制动系统的匹配提供边界参考，确认刹车卡钳、刹车盘的最大外轮廓和辐条内侧面之间的预留间隙，满足不同尺寸制动套件的改装适配需求。设计过程中，辐条的截面形状做了渐变处理，靠近中心安装盘的位置截面更厚，能够承载更大的力矩输入，靠近轮辋的位置截面逐渐收窄，在保证整体刚性的前提下尽可能降低非簧载质量，提升悬架系统的响应效率。轮辋的气门嘴安装孔位设置在辐条间隙对应的位置，方便后期充气时的操作，不会被辐条遮挡导致充气工具无法对接。轮胎的胎面花纹预留了常规的民用轮胎花纹建模基准，后续可以根据不同的使用场景，替换成静音舒适型、运动操控型或者全地形型的花纹结构，不需要重新调整轮毂和轮胎的配合尺寸。在零部件验证环节，基于这个数模可以直接开展有限元分析，模拟不同载荷工况下的应力分布情况，比如过减速带时的垂直冲击、紧急制动时的纵向剪切、高速过弯时的侧向受力，核对辐条根部、安装孔周边、轮辋和辐条连接位置的应力集中点，提前优化结构圆角，避免应力峰值超过材料的屈服强度。对于改装场景的应用，这个数模还能用来匹配不同偏距的轮毂方案，调整轮辐的安装面位置，改变车轮的轮距参数，满足不同车主对于车身姿态、操控稳定性的调整需求，同时核对调整偏距后，车轮是否会超出轮眉范围，或者和悬架部件产生运动干涉。
