汽车改装用五辐轮毂三维结构设计

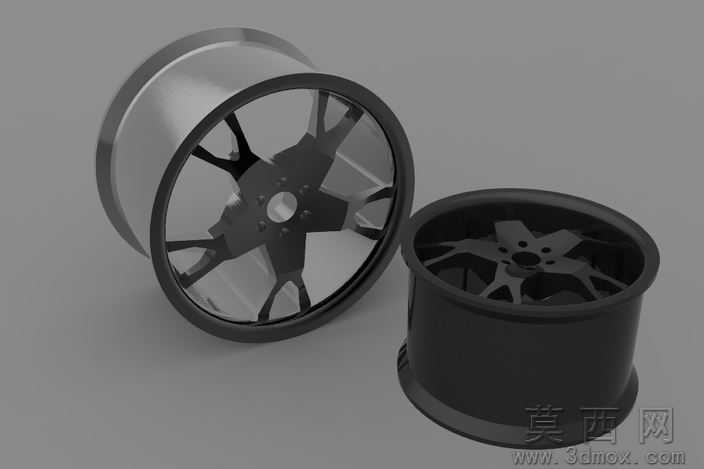

本作品为汽车改装款轮毂的三维结构设计，建模阶段采用参数化特征建模思路，以回转体基础特征为核心构建主体轮廓，首先绘制轮辋的轴向截面草图，通过回转命令生成轮辋的基础筒体结构，精准还原轮辋与轮胎配合的外缘轮廓、胎圈座弧度以及轮缘的加厚结构，保证轮辋部分的尺寸符合常规乘用车轮胎的装配适配要求。针对轮辐部分，采用单根辐条特征建模后圆周阵列的方式完成，先绘制单根五辐式辐条的空间曲面轮廓，通过拉伸、拔模、倒圆角命令生成辐条的实体结构，辐条与轮辋衔接处做平滑过渡处理，避免应力集中的直角结构，辐条与中心安装盘的连接区域做加厚强化设计，中心安装盘预留了螺栓安装孔、中心定位孔的特征结构，孔位尺寸按照常规乘用车轮毂的安装孔距标准设定，保证安装适配性。材质与渲染阶段，为模型赋予了哑光黑金属漆与亮面抛光金属两种材质效果，轮辋筒体部分采用高反光的抛光金属材质，模拟铝合金抛光后的金属质感，调整反射参数还原金属表面的环境反射效果，轮辐与中心盘部分采用哑光磨砂黑的金属材质，通过调整粗糙度参数呈现细腻的磨砂颗粒质感，两种材质形成鲜明的视觉对比，突出轮毂的运动改装风格。结构设计上充分考虑轮毂的受力特性，辐条采用内凹式的造型设计，在降低整体重量的同时保证结构强度，轮辋的内外侧壁厚做均匀化处理，避免壁厚不均导致的成型缺陷，轮辐的截面采用变厚度设计，靠近中心盘区域厚度更大，向轮辋延伸方向逐渐收窄，兼顾轻量化与结构刚性。渲染阶段搭建了简洁的灰色影棚环境，采用三点布光方式，主光从侧上方打亮轮毂主体轮廓，辅光补亮暗部细节，轮廓光勾勒轮毂的边缘线条，最终呈现出两款不同摆放角度的渲染效果，分别展示轮毂的正面辐条造型与侧面筒体结构，清晰呈现设计的整体外观与细节特征。
