交流稳压器铁芯安装固定结构件

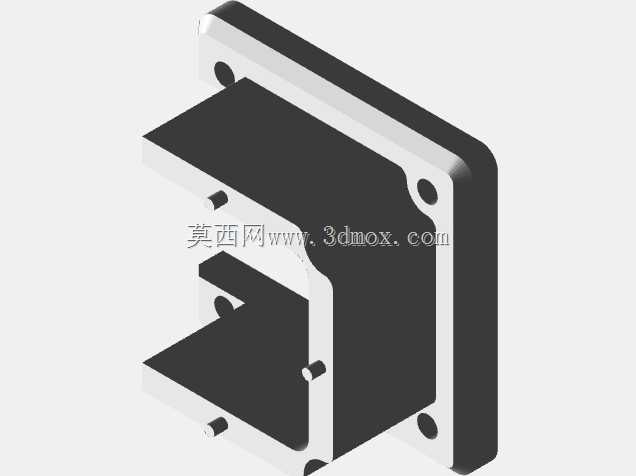

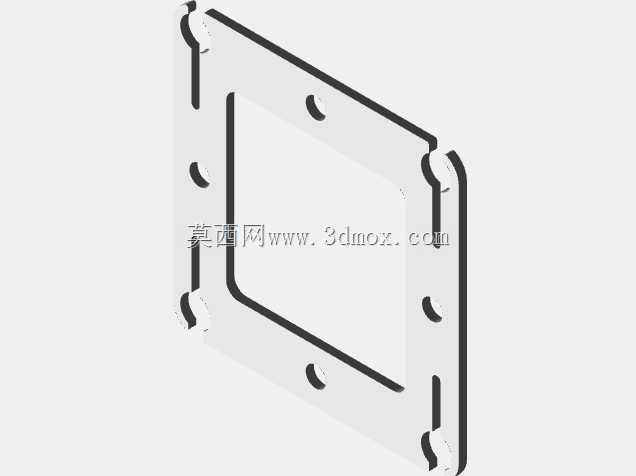

　　在低压配电末端的电压调节场景中，这类铁芯安装结构是交流稳压器实现磁路耦合的核心承载部件，日常多应用于工业车间精密加工设备的进线稳压端、实验室测试仪器的供电保障回路，以及民用场景中大功率家电的电压波动抑制环节，承担着固定硅钢片叠组、保障磁路气隙均匀、为绕组提供安装定位基准的实际作用。从结构设计逻辑来看，该构件采用叠片式铁芯的侧边封装形式，外侧的安装法兰预留了四个对称分布的通孔，可直接通过螺栓固定在稳压器的金属机箱内壁，安装时无需额外设计转接支架，法兰与机箱接触面的平面度公差控制在0.1mm以内，能避免长期运行中因振动导致的固定螺栓松动问题。铁芯主体的叠片组采用E型冲片叠压结构，中间的芯柱用于套设初级与次级调压绕组，

　　两侧的边柱构成闭合磁路的回路部分，叠片之间的绝缘层在建模时做了等厚度简化处理，既还原了实际产品的叠压层次，也不会因为过多细节导致模型在装配时出现运算卡顿。侧边伸出的三个定位柱是绕组骨架的安装定位点，骨架套入后可通过卡扣或者点胶的方式固定在定位柱上，能保证绕组与铁芯之间的同轴度，减少绕组通电后产生的电磁振动噪音，同时预留的绕组安装空间可适配线径0.5-1.2mm的漆包线绕制需求，覆盖1-5kVA容量段的交流稳压器设计参数。从安装边界尺寸来看，该构件的法兰安装孔中心距适配常规120mm宽度的稳压器机箱，铁芯主体的突出高度控制在80mm以内，不会与机箱内的调压控制板、散热风扇等其他部件产生空间干涉，设计时特意将安装法兰的厚度设置为3mm，

　　既保证了足够的结构强度，也不会过多占用机箱内部的有效布线空间。在实际选型应用中，这类结构件的尺寸精度直接影响稳压器的空载电流与损耗参数，建模时还原的安装孔位、定位柱尺寸都与实际量产零件保持一致，结构设计人员可以直接将该模型导入整机装配环境，完成稳压器整体的布局校验、干涉检查，也可以基于该模型调整叠片厚度、芯柱截面积来适配不同容量的稳压需求，不需要从零开始搭建铁芯的基础结构，能大幅缩短前期方案设计的周期。不同于外露的功能部件，这类铁芯固定结构属于稳压器的内部核心构件，设计时除了考虑磁路性能，还要兼顾装配工艺性，比如法兰边角做了R2的圆角处理，避免装配时划伤操作人员或者划破绕组的绝缘漆皮，定位柱的端部做了15度的导入倒角，

　　方便绕组骨架快速套入定位，减少生产线的装配对位时间。在长期运行的工况下，该结构的刚性足够支撑铁芯与绕组的总重量，即使在输入电压波动幅度达到±20%的极端工况下，铁芯产生的磁致伸缩振动也能通过法兰与机箱的刚性连接传递分散，不会出现结构共振导致的异响问题。
