Sortimo工具车托盘分隔固定支架结构

　　在现场工具运维、移动作业工位的工具存储场景里，这类分隔支架是配套Sortimo系统货架托盘使用的核心分隔构件，主要作用是在标准化托盘内部形成独立的储物格腔，避免托盘内放置的各类手动工具、小型检测量具、紧固件盒在转运、推拉过程中发生滑移碰撞，既能够减少工具表面磕碰损伤，也能让作业人员快速定位取放所需物件，提升现场作业的工具整理效率。从实际使用场景来看，这类支架多应用在维修服务车、车间移动工具柜、车载工具收纳系统的配套托盘内，适配标准化的Sortimo托盘卡槽结构，不需要额外打孔或者粘接固定，直接卡入托盘预设的槽位即可完成安装，调整分隔位置时只需要向上拔出支架重新卡入对应槽位，就能快速适配不同尺寸工具的存放需求，

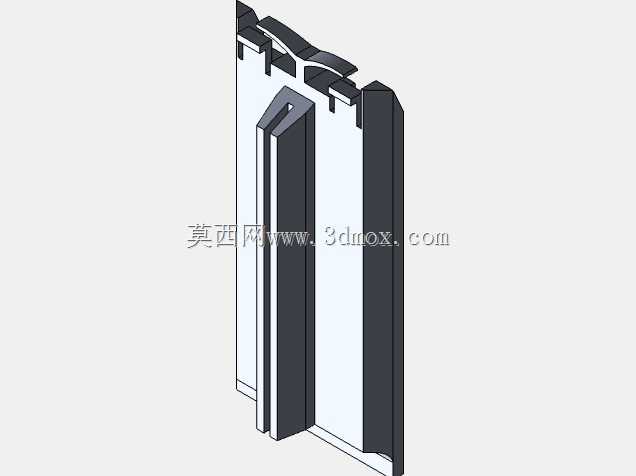

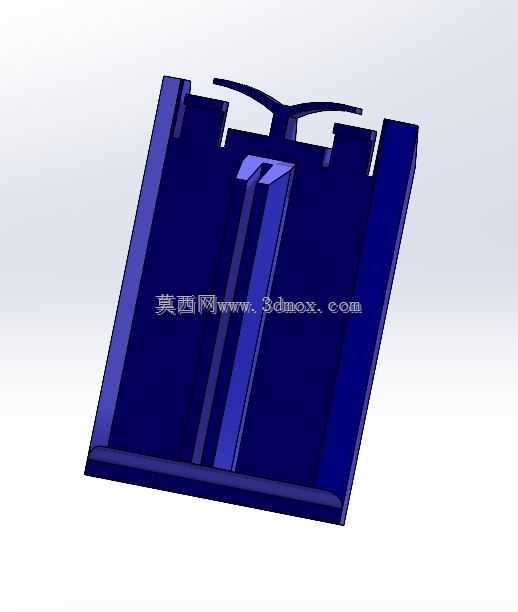

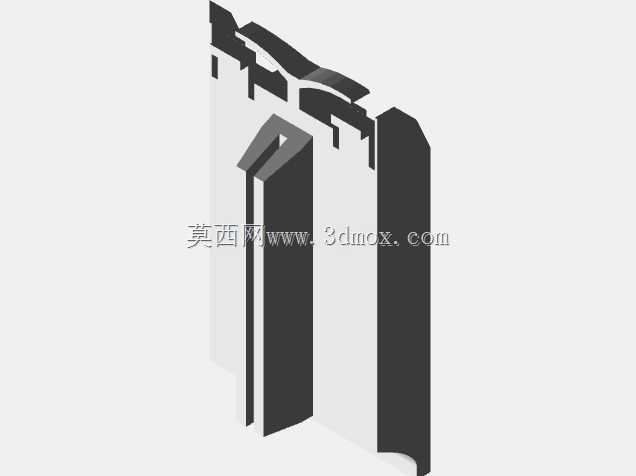

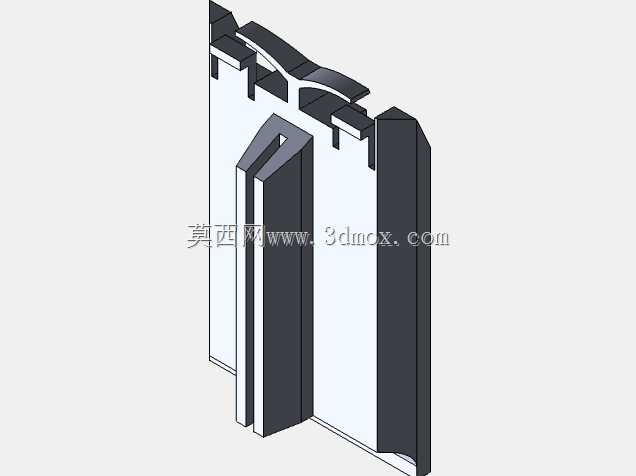

　　不需要额外的紧固件或者辅助固定件，拆装调整的效率远高于传统的粘接式分隔或者螺丝固定分隔结构。从结构设计思路来看，这个支架整体采用对称式的立板支撑结构，底部设置有与托盘卡槽匹配的卡接定位边，卡入槽位后能够限制支架前后、左右方向的位移，顶部设置的弹性卡爪结构在卡入到位后会卡在托盘的上沿限位结构上，避免托盘在倾斜、颠簸状态下分隔支架出现向上窜动脱出的问题；两侧的立板高度与托盘内部净深匹配，不会高出托盘上平面影响托盘叠放或者推入工具柜导轨，立板之间设置的纵向加强筋既提升了支架整体的抗侧向挤压能力，避免存放较重工具时支架出现侧弯变形，也能作为小规格物件的侧边定位面，形成宽度更小的储物格。从安装边界尺寸来看，

　　这个支架的整体宽度适配TBH FW H 2.0规格托盘的内部卡槽间距，安装时不需要对原有托盘做任何裁切、改装，支架的壁厚控制在兼顾结构强度与储物空间利用率的区间，不会因为支架本身占用过多托盘内部的有效储物宽度；支架的边缘全部做了圆角过渡处理，没有尖锐的毛刺或者棱角，取放工具时不会刮伤工具表面或者划伤作业人员的手部，日常清理时也不会因为边角缝隙残留油污、铁屑难以擦拭。在实际使用过程中，这类分隔支架可以根据存放物件的尺寸灵活组合排布，比如存放较大尺寸的活动扳手、管钳时，可以将支架间距调宽，形成大容积的储物格；存放小型螺丝刀、内六角组套、钻头套装时，可以加密支架排布，形成多个窄型储物格，实现托盘内部空间的最大化利用。

　　相较于传统的海绵挖槽式工具定位方案，这种硬质塑料分隔支架的耐磨性更好，长期取放工具不会出现海绵掉屑、塌陷的问题，耐油污、耐切削液的性能也更适配车间现场的使用环境，即使表面沾附了润滑油、金属碎屑，只需要用普通车间清洁剂擦拭即可清理干净，不会出现渗污难以清理的情况。从结构受力的角度来看，支架底部的卡接边在安装后会与托盘卡槽形成面接触，当格腔内的工具靠压在支架立板上时，侧向力会通过立板传递到底部卡接边与顶部卡爪，形成上下两点的受力支撑，不会出现单点受力导致的支架倾斜变形，即使格腔内放置重量较大的金属工具，支架也能保持垂直的定位状态，不会因为长期受力出现永久变形。在配套选型时，只需要确认托盘的卡槽规格为TBH FW H 2.0系列，就可以直接选用这款支架，不需要额外测量匹配其他安装尺寸，支架的整体外形没有外凸的结构，多个支架并排安装时相邻支架的侧面可以完全贴合，不会出现缝隙导致小规格零件掉落卡滞的问题。
