带安装座与引出线的扬声器结构设计

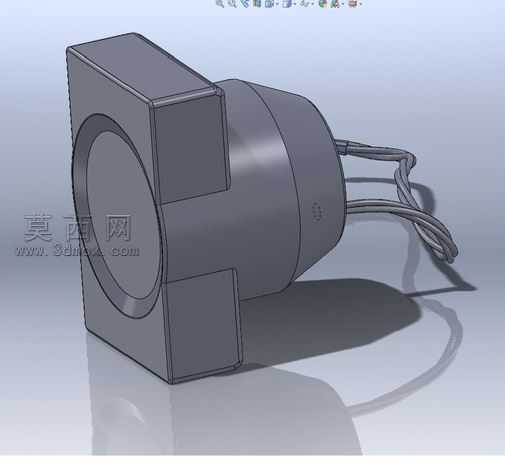

本作品为课堂作业衍生的扬声器三维建模设计，在原始扬声器基础结构上完成了安装固定座、引出线缆与插接端头的完整结构搭建，还原了小型嵌入式扬声器的完整装配形态。建模过程中首先对扬声器主体的回转结构进行参数化绘制，通过旋转凸台命令生成锥形振膜对应的腔体外壳，精准控制腔体壁厚与锥面倾斜角度，保证声学腔体的结构合理性；前端方形安装座采用拉伸凸台与切除命令完成，在方形座体的四个延伸凸耳处预留安装定位结构，边缘做等半径圆角处理，既避免尖锐棱角的加工风险，也还原了注塑件的工艺特征。引出线缆部分采用扫描命令完成，先绘制多段弯曲的三维路径模拟线缆自然垂落扭转的形态，再沿路径扫描生成带绝缘层的线缆实体，两根线缆的扭绞形态通过螺旋路径与扫描路径组合实现，还原多股导线扭合的真实外观；末端插接端头通过多段拉伸与切除完成，端头的卡位凸起、接线槽结构都做了等比例还原，保证插接结构的装配逻辑合理。材质渲染阶段，扬声器腔体与安装座采用哑光深灰工程塑料材质，调整表面粗糙度参数模拟注塑件的细微磨砂质感，线缆部分采用深灰色软质PVC材质，添加轻微的光泽度与表面纹理模拟绝缘胶皮的触感，插接端头采用硬质塑料与金属触片的分层材质，金属触片部分调整金属度与反射参数还原导电部件的金属光泽。场景搭建采用浅灰色反光地面，添加柔和的环境光与定向主光源，投射出柔和的接触阴影，通过地面的微弱反射突出模型的轮廓立体感，整体渲染效果清晰展现各部件的结构衔接关系。设计过程中重点考量了安装座与腔体的衔接强度、线缆引出位置的应力释放结构，在腔体与线缆衔接处做了加厚的护线套结构，避免线缆弯折断裂，安装座的凸耳位置与腔体中心的尺寸经过反复校准，保证安装时的定位精度，整体模型完整还原了小型带安装座扬声器的全部结构细节，可用于结构演示、装配教学等场景。
