交流稳压器用钣金固定安装支架

　　在交流稳压类电气设备的内部装配环节，钣金支架是承担核心元器件定位、承重与隔振作用的基础结构件，这类零件的设计合理性直接影响整机装配效率与长期运行的结构稳定性。不同于常规外露结构件，电气设备内部的钣金支架需要同时兼顾安装适配性、结构强度、走线避让与装配容错性，不能单纯以外观造型作为设计导向，所有结构特征都要服务于实际装配与使用需求。

　　从实际应用场景来看，这类支架多用于桌面式或壁挂式中小功率交流稳压器的内部，主要作用是固定调压绕组、控制线路板或是接线端子排，将核心电气元件与设备外壳之间形成刚性连接，同时预留出足够的电气安全间隙，避免元件与外壳直接接触造成漏电隐患。在设备运输或日常使用过程中，支架还要承受一定的振动与冲击载荷，避免内部元件出现移位、接线松脱等问题，因此结构上的刚度设计是核心考量点。

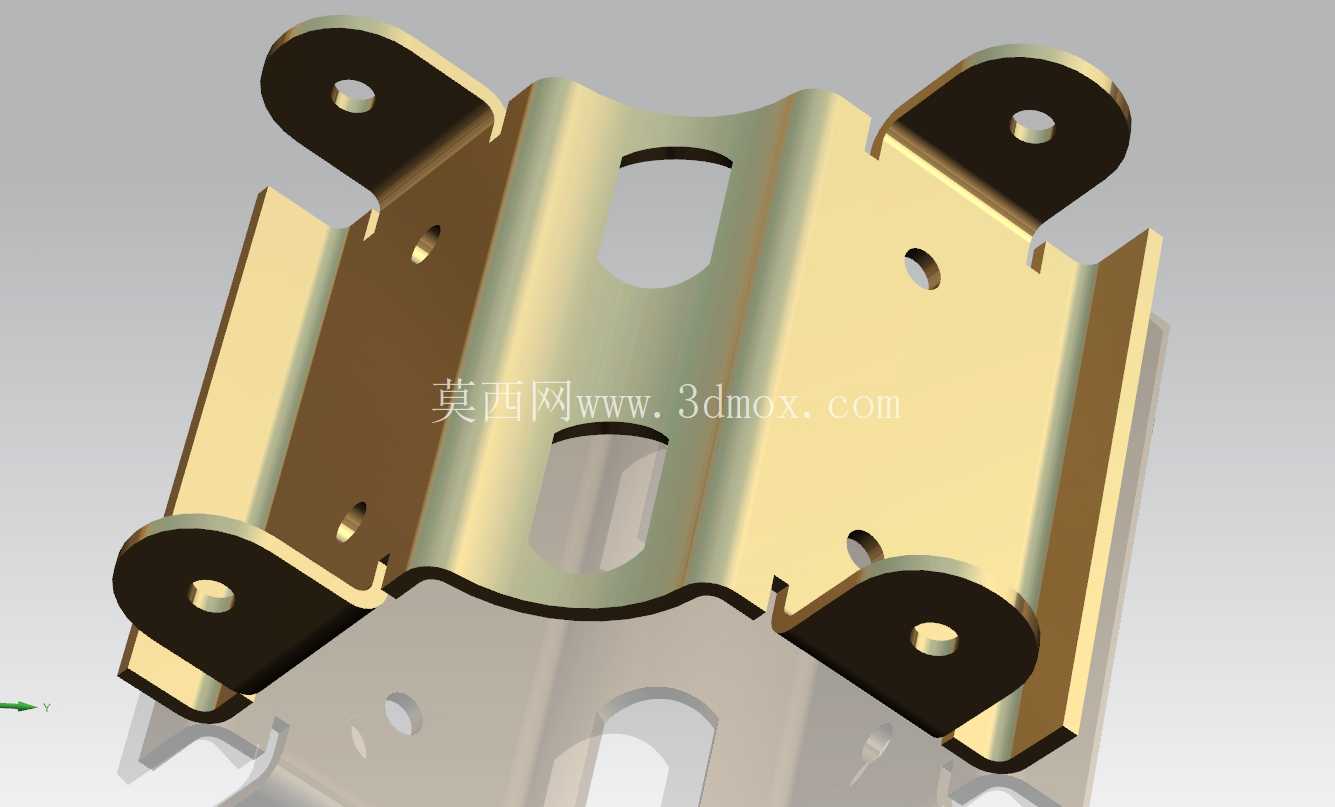

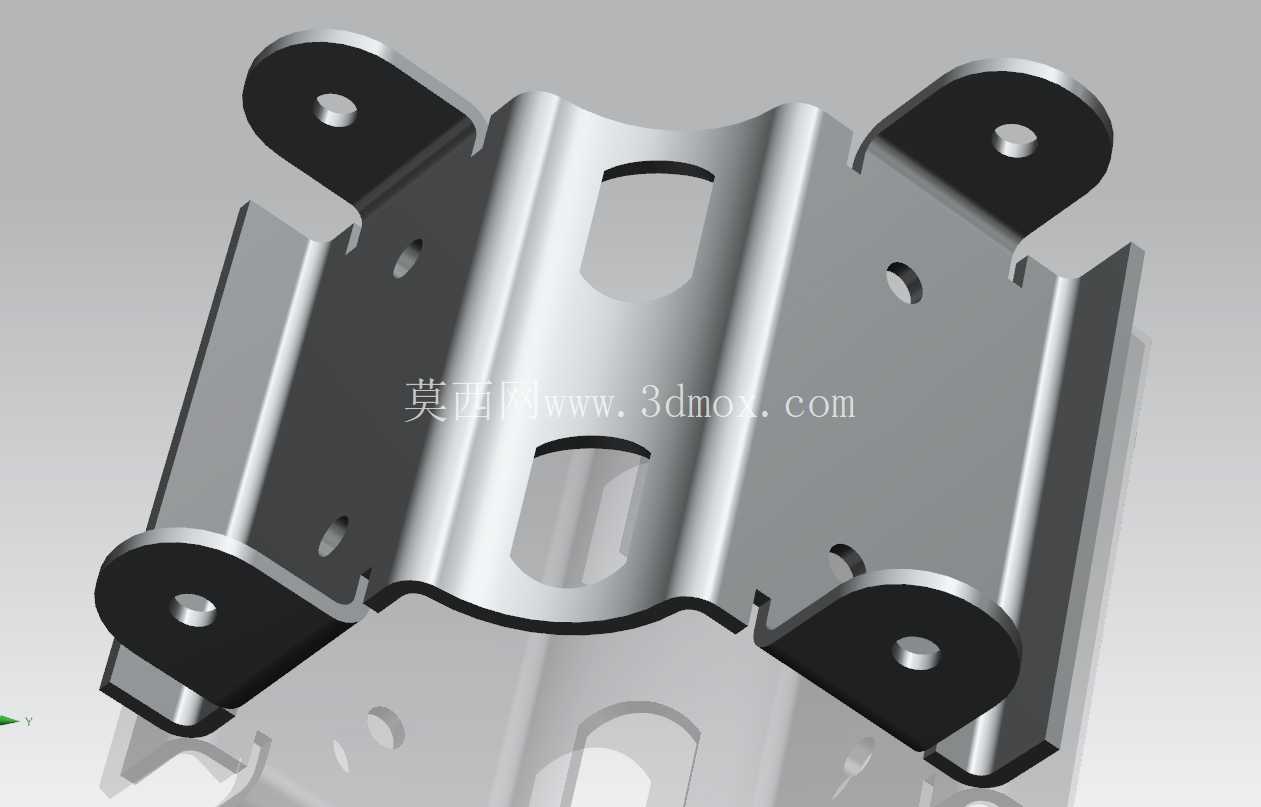

　　设计这类钣金支架时，首先要匹配所固定元件的安装孔位基准，四个带翻边的安装耳是整个支架与设备壳体的连接点位，翻边结构采用一体冲压成型，不需要额外焊接加强件，既能提升安装点位的结构强度，避免螺丝锁紧时出现板材变形，也能让支架与安装面之间留出微小间隙，方便后期调整安装公差，同时减少支架与壳体之间的接触面积，降低设备运行时的振动传导。支架主体的弯折角度经过反复校核，两侧的立边高度刚好匹配所固定元件的厚度，既能对元件形成侧向限位，避免元件在横向出现窜动，也不会因为立边过高遮挡元件的接线端口，影响后期接线操作。

　　支架板面开设的不同规格开孔，并非随意布置的减重孔：中部的长圆形开孔主要用于避让元件底部的凸起结构，同时可以作为内部走线的穿线通道，让连接线可以从支架背面规整排布，避免线路挤压在元件与支架之间造成绝缘层破损；板面的小圆孔一方面是用于元件与支架之间的螺丝固定，另一方面也可以作为辅助散热通道，让元件工作时产生的热量可以通过孔洞形成空气对流，降低局部积热的风险。支架边缘的缺口结构是为了避让设备内部的加强筋或是相邻元件的突出部分，避免装配时出现结构干涉，不需要在总装时对支架进行二次打磨修配，提升流水线的装配效率。

　　从安装边界来看，这类支架的整体外轮廓尺寸需要严格适配稳压器内部的预留安装空间，四个安装耳的孔位中心距要与壳体上的预装螺柱完全对齐，孔位直径预留0.2mm的装配公差，抵消钣金冲压与壳体注塑时产生的尺寸误差，保证装配时可以顺利对位。板材厚度选用常规冷轧钢板规格，既不会因为板材过薄造成支架承重后出现形变，也不会因为板材过厚增加不必要的材料成本与整机重量，表面采用镀彩锌处理，具备基础的防锈能力，适配电气设备内部的干燥使用环境，不需要额外做喷涂处理，控制加工成本的同时也避免涂层脱落造成内部异物隐患。

　　在实际建模过程中，这类钣金件需要严格遵循钣金加工的工艺要求，所有弯折处的内R角匹配板材厚度对应的最小折弯半径，避免折弯时出现板材开裂；所有开孔的边缘都做去毛刺处理，避免装配时划伤操作人员或是损坏导线绝缘层；安装耳的翻边高度控制在合理范围，既保证足够的螺纹啮合长度，也不会因为翻边过高增加冲压加工的难度。整个支架的结构完全采用一体冲压折弯成型，不需要额外的焊接、铆接工序，加工工序简单，适合批量生产，能够有效降低零部件的采购成本，同时也减少了多工序拼接带来的尺寸累积误差，保证每一批次的零件尺寸一致性。

　　不同于定制化的大型结构件，这类通用型电气内部支架在设计时还要考虑一定的通用性，通过调整板面的固定孔位，可以适配不同功率等级的同系列稳压器元件安装需求，减少同系列产品的零部件种类，降低生产端的物料管理成本。在实际选型使用时，只需要核对安装孔位尺寸、承重载荷范围与内部空间余量，就可以直接选用，不需要重新开模定制，能够有效缩短新产品的开发周期。
