嵌入式数显微型电压表防护外壳结构

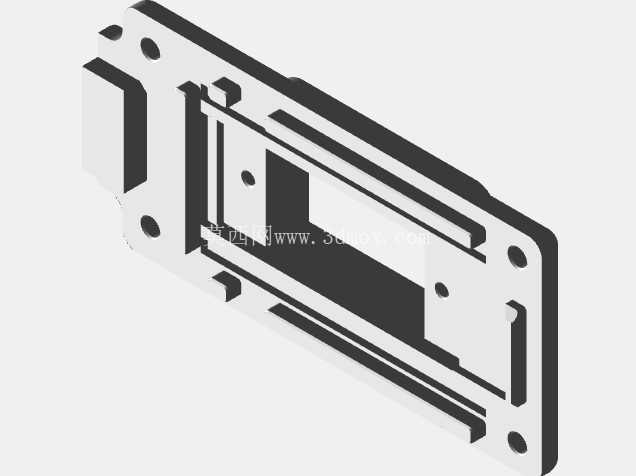

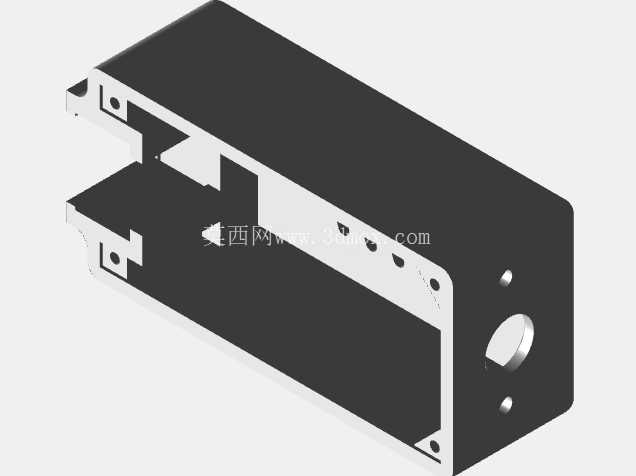

　　在低压配电运维、小型实验台搭建、DIY电子制作、便携检测设备集成这类场景里，经常会遇到需要在紧凑空间内加装电压监测单元的需求，常规的开孔安装表头往往缺乏配套的防护外壳，直接裸露电路板不仅容易受现场粉尘、潮气侵蚀，接线端拉扯也容易造成焊点脱落，这款微型电压表外壳就是针对这类小空间电压监测场景做的结构适配。从实际使用的角度出发，这款外壳首先要解决的是核心数显模块的防护问题，壳体采用分体式扣合结构，上下壳通过四角的螺丝柱实现紧固，装配时不需要额外做卡扣结构的对位，普通十字螺丝刀就能完成拆装，后期如果需要更换内部采样电阻、校准显示数值，拆开外壳就能直接接触电路板，不需要破坏壳体结构。壳体正面预留了精准的数显窗开孔，开孔边缘做了下沉式台阶，

　　刚好可以卡住数显屏的透明保护片，装配后保护片和壳体外表面齐平，不会出现凸起积灰、边角磕碰碎裂的问题，显示区域的开孔尺寸刚好匹配三位数码管的显示范围，不会遮挡数字笔画，也不会留出过大缝隙让细小杂物进入壳体内部。壳体侧面的接线端做了两种接口适配，一端是出线用的防水格兰头结构位，适合需要穿线固定的外接采样线场景，格兰头位的内径刚好匹配常规的两芯护套线，拧紧后可以对线缆形成拉扯防护，避免外力直接作用在内部接线端子上；另一端预留了圆形的航空插安装位，适合需要频繁拆装接线的便携检测场景，用户可以根据自己的使用需求选择接线方式，不需要额外对壳体做二次打孔加工。从安装边界来看，这款外壳的整体外形做了圆角过渡处理，没有尖锐的外凸棱角，

　　在设备面板上嵌入式安装时，开孔只需要按照壳体的外轮廓尺寸预留0.2mm的装配间隙就能顺利推入，壳体侧面没有额外的凸起结构，不会和面板内部的其他元器件产生空间干涉；如果是壁挂式安装，壳体背面是平整的平面，可以直接用双面胶或者扎带固定在安装轨上，不需要额外做安装支架。设计过程中特意把壳体的壁厚控制在均匀的1.5mm，既保证了日常使用中的抗挤压强度，不会因为轻微的磕碰就出现壳体开裂，也不会因为壁厚过大占用过多的内部空间，内部腔体的尺寸刚好可以容纳三位数码电压表的核心电路板，电路板的固定柱位置和常见的微型电压表板孔位完全匹配，装配时电路板直接卡在定位柱上，不需要额外打胶固定，避免胶水挥发腐蚀电路板上的元器件。

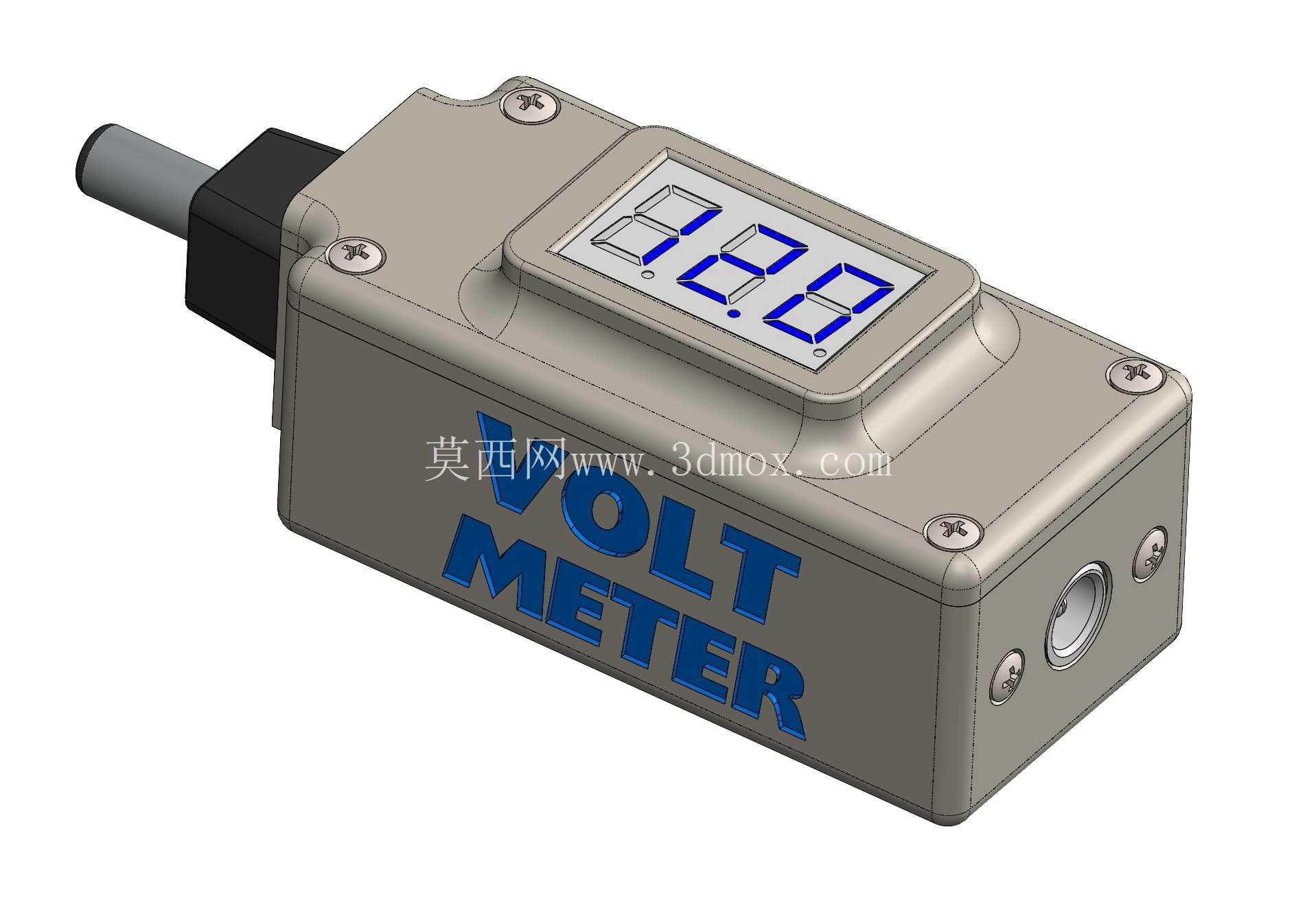

　　壳体表面的标识区域做了轻微的下沉处理，印刷VOLT METER标识的时候不会因为日常摩擦导致标识脱落，用户也可以根据自己的使用需求在这个区域印刷量程、警示标识等内容。在实际的设备集成场景中，这款外壳可以直接适配常见的0-100V直流、交流微型数显电压表模块，不管是用在小型可调电源的面板显示、蓄电池组的电压监测、车载电路的电压检测，还是学生电子实验的装置集成，都能直接套用，不需要重新设计外壳结构。壳体的边角螺丝孔位做了沉头处理，装配后螺丝头完全沉入壳体表面，不会出现凸起刮擦线缆或者操作人员手部的问题，沉头孔的深度刚好匹配常用的M2沉头螺丝，装配后螺丝头和壳体表面齐平，整体外观整洁。考虑到现场使用中可能存在的轻微溅水场景，上下壳的合模面做了一圈细小的凸筋，装配时如果在凸筋处贴一层薄的密封泡棉，就能达到基础的防溅水效果，适合在潮湿的车间环境、户外临时检测场景下使用，不需要额外做防水处理就能满足大部分非浸水场景的防护需求。内部腔体在数码屏对应的位置做了避让槽，不会因为壳体压到数码管的引脚导致短路，接线端的位置预留了足够的走线空间，即使是较粗的采样线也能在壳体内顺利弯折，不会出现线芯被壳体压破绝缘层的问题。
