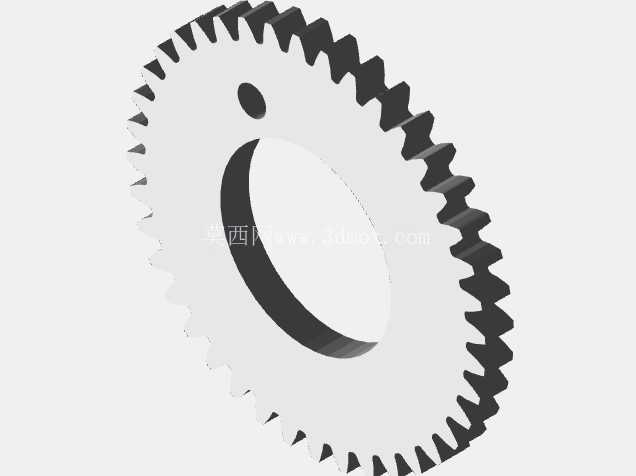

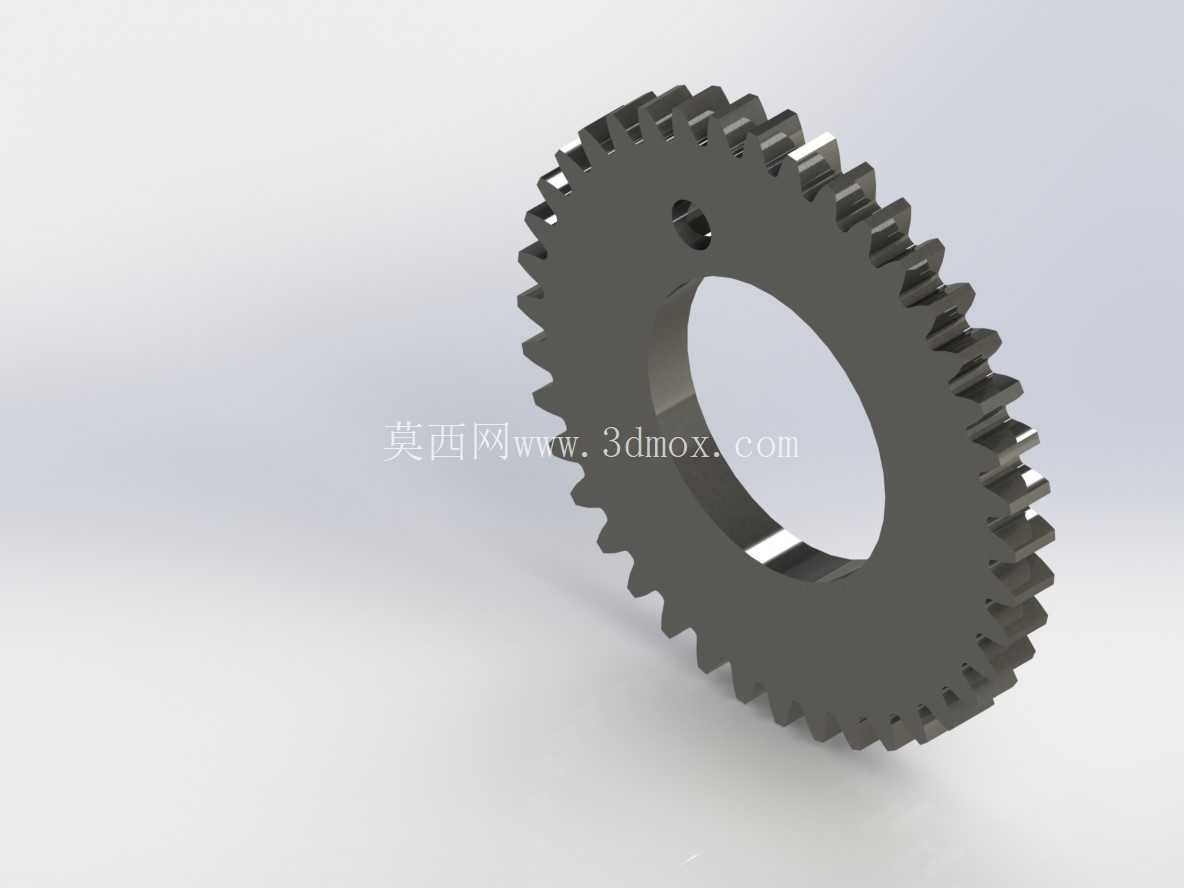

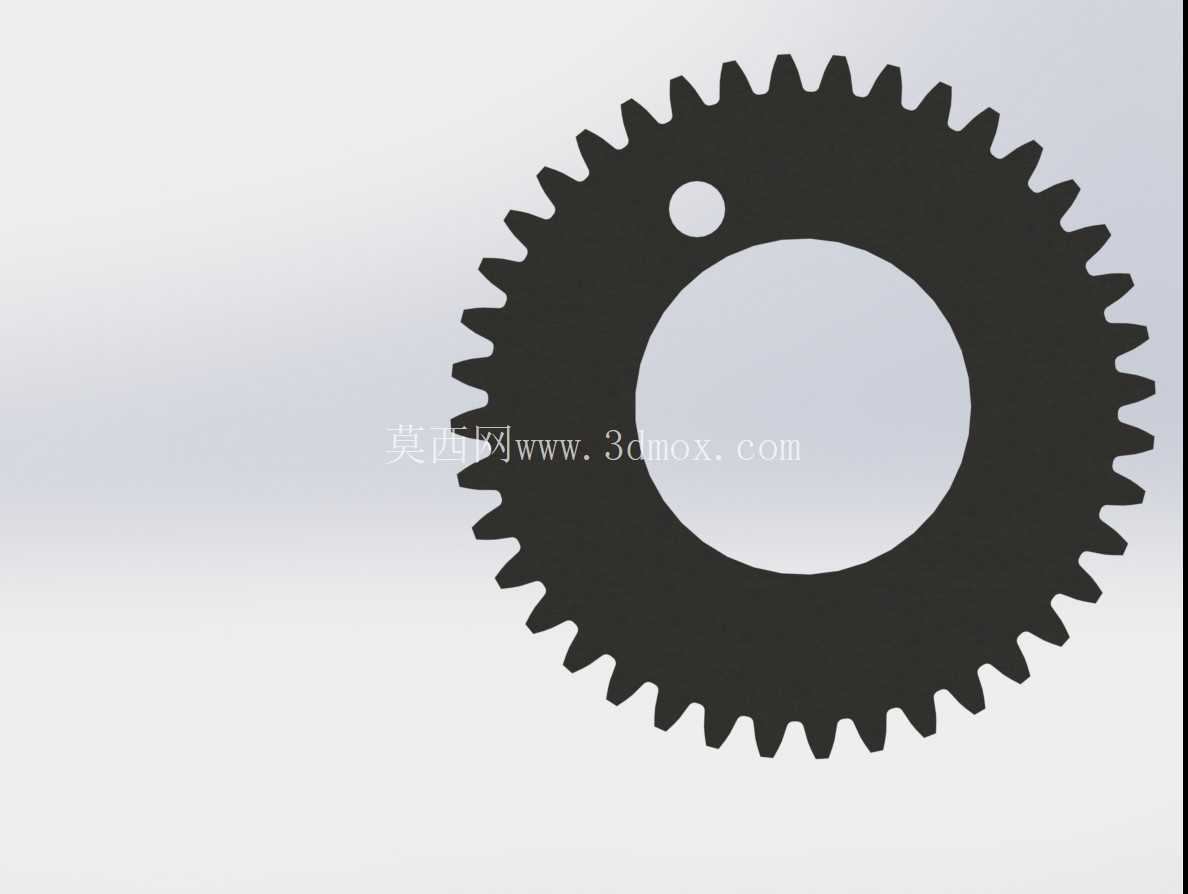

标准参数化机械传动正齿轮结构设计

项目分类:齿轮 发布时间:2024-11-13 ID:792938
  • 标准参数化机械传动正齿轮结构设计
  • 标准参数化机械传动正齿轮结构设计
  • 标准参数化机械传动正齿轮结构设计
  • 标准参数化机械传动正齿轮结构设计

  在常规中小功率机械传动系统的选型与结构设计环节,直齿圆柱齿轮也就是正齿轮,是应用覆盖范围最广的基础传动零件之一,这类零件的设计合理性,直接决定整套传动机构的运行平稳性、负载承载能力与全生命周期使用寿命。不同于斜齿轮、锥齿轮等具备特殊传动方向适配性的齿形结构,正齿轮的轮齿走向与齿轮安装轴线完全平行,加工工艺成熟、安装调试难度低、轴向无额外分力,在平行轴动力传递场景中,是绝大多数结构工程师做方案选型时的优先考量对象。

  这款正齿轮的设计过程,完全遵循渐开线圆柱齿轮的标准设计规范开展,首先从传动比匹配、负载扭矩核算入手,先确定模数、齿数、压力角这三个核心基础参数,再逐步推导齿顶圆、齿根圆、分度圆的精确尺寸,每一个齿形的渐开线轮廓都经过参数化公式精准生成,不存在近似圆弧拟合带来的齿形误差,能保证啮合过程中齿面接触轨迹完全符合理论设计要求,避免因齿形偏差带来的传动卡顿、异响、局部应力集中等常见问题。

  从实际应用场景来看,这类正齿轮可以适配非常多的工业传动场景:小功率输送线的动力传递工位、小型自动化设备的进给传动机构、桌面级3D打印设备的运动传动组件、教学演示用机械传动实训台、小型家电的动力减速结构,甚至是定制化机械玩具的传动结构中,都能见到这类标准正齿轮的身影。设计过程中特意在齿轮腹板位置预留了标准安装孔位,孔位的位置度公差经过严格校核,能直接与标准直径的传动轴配合,不需要二次加工修配,安装时配合平键就能实现周向固定,避免传动过程中出现齿轮与轴的相对滑动,保证动力传递的可靠性。

  从结构细节来看,这款齿轮的齿宽经过合理匹配,既不会因为齿宽过窄导致齿面接触应力超标、长期运行出现过早磨损,也不会因为齿宽过大带来不必要的材料浪费、额外增加传动机构的整体重量。齿根位置做了标准的圆角过渡处理,从结构设计根源上降低齿根位置的应力集中系数,能有效提升齿轮的抗弯曲疲劳强度,避免设备在频繁启停、冲击负载工况下出现断齿故障。齿顶位置也做了微小的倒角处理,既可以去除加工过程中产生的锐边毛刺,避免装配过程中划伤操作人员,也能减少齿轮啮合起始阶段的刚性冲击,让轮齿进入啮合的过程更加平缓,降低传动过程中的运行噪音。

  在做安装边界校核时,这款齿轮的外圆尺寸、轴向安装厚度都经过严格的尺寸链核算,能适配常规的标准齿轮安装中心距,不需要对配套的传动箱体、轴承座位置做额外的修改调整,工程师在做设备改型、旧设备易损件替换时,可以直接选用这款齿轮完成装配,大幅缩短设计与生产准备周期。齿轮的腹板采用轻量化的辐板式结构,在保证整体结构刚性、满足强度要求的前提下,尽可能减少了不必要的材料去除,既降低了零件自身的转动惯量,让传动过程的启停响应更加灵敏,也能有效控制零件的加工成本与整体重量。

  针对不同的应用场景需求,这款齿轮的结构也预留了足够的修改调整空间:如果是用于演示、动画模拟场景,模型的曲面质量足够支撑高清晰度的渲染输出,齿形细节完整无缺失;如果是用于3D打印快速验证,模型的壁厚、结构强度完全满足打印工艺要求,不需要额外添加支撑就能完成打印制作;如果是用于机加工生产,模型的尺寸标注基准、形位公差参考都符合机械加工的工艺要求,可以直接导出工程图用于生产加工。在实际传动测试的模拟验证中,这款齿轮在额定负载工况下运行平稳,齿面接触斑点分布均匀,没有出现偏载、局部应力过大的问题,传动效率能达到直齿圆柱齿轮的理论设计区间,完全能满足常规工业场景下的传动使用需求。
