弹簧复位式侧装插销锁紧机构

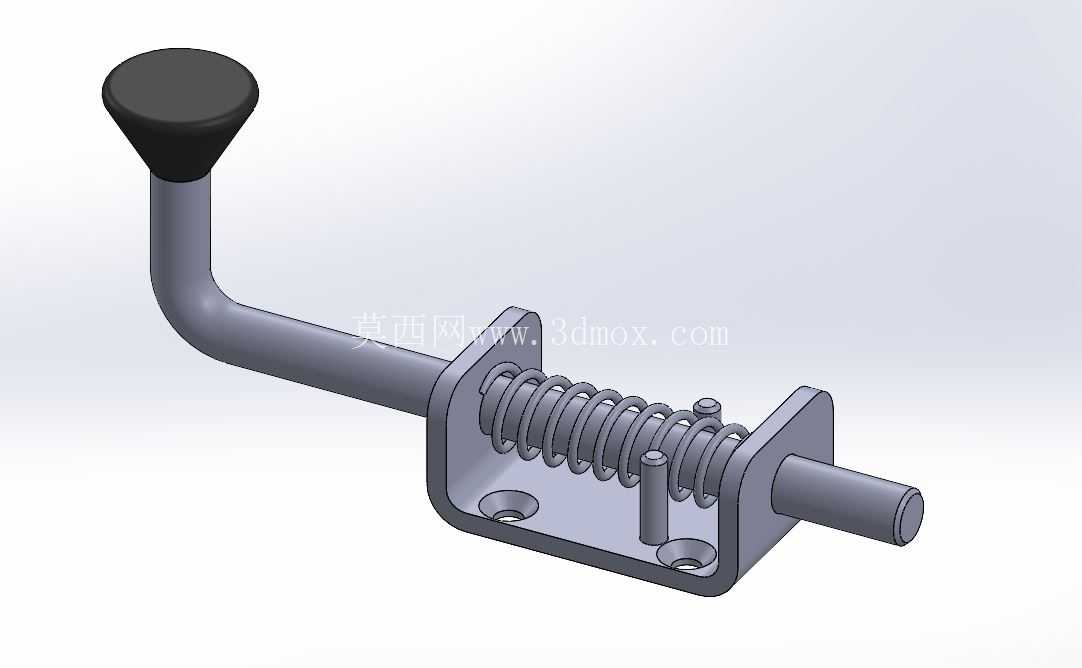

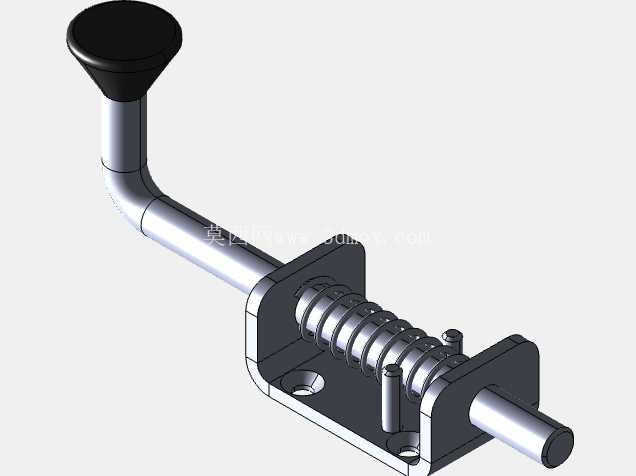

　　导向限位柱几个部分，操作端做了弯杆设计，握柄是圆头锥形的橡胶或者包塑结构，手握的时候不会硌手，扳动的时候力臂长度经过匹配，不需要太大的握力就能拉动销杆压缩弹簧完成解锁，哪怕是戴劳保手套操作也能顺利施力。安装基座是U型折弯的板式结构，两个安装孔做了沉头设计，用内六角螺丝或者十字螺丝就能固定在安装面上，沉头孔可以让螺丝头完全埋入基座平面，不会突出刮碰操作人员或者工件。基座上的两个导向孔分别对销杆的前后段做支撑，避免销杆单边受力出现弯曲卡滞，中间的限位柱是用来限制弹簧压缩行程的，当扳动弯杆拉动销杆到最大解锁位置时，弹簧座会碰到限位柱，不会出现弹簧被过度压缩导致的永久变形，也能避免销杆被整个拉出基座脱落。弹簧的线径和预压量是经过匹配的，做设备防护门、工装夹具快锁结构设计的时候，很多工程师第一反应会选标准插销，但实际工况里经常遇到插销回弹不到位、安装后操作空间不足、长期使用销杆卡滞的问题，这款带弹簧复位的侧装式插销结构，就是针对这类现场痛点优化的结构方案。先从实际应用场景说，这类插销最常用在小型设备的检修门快开快锁、焊接工装的定位挡边快速固定、非标料架的侧挡板锁紧、物流周转车的栏板插锁这些场景，不需要额外加锁具，手动扳动操作端就能完成解锁，松手后靠弹簧力自动回位锁止，比普通无弹簧的插销少了手动推回销杆的步骤，在频繁开关的工位上能减少不少操作动作，也能避免操作人员忘记推回插销导致的锁止失效风险。从功能特性上拆解，整个结构分为操作弯杆、复位弹簧、安装基座、销杆、

　　正常锁止状态下弹簧有足够的预紧力把销杆顶出到锁止位置，不会因为设备运行的振动导致销杆回缩脱开，同时压缩行程对应的扳动力控制在15N到20N之间，操作的时候不会觉得费力。销杆的头部做了小圆角导入设计，哪怕锁止的时候两个配合孔有轻微的错位，圆角也能引导销杆顺利插入配合孔，不会出现销杆顶在孔边插不进去的情况，这个细节在工装类应用里特别实用，因为工装长期使用难免有轻微的磨损错位，导入圆角能大幅降低对位的精度要求。再说到设计思路上，整个结构没有采用复杂的零件，所有金属件都是常规的圆钢、钢板折弯、标准弹簧加工，没有特殊的工艺要求，普通的机加工车间就能完成生产，不需要开模，小批量制作的时候成本很低。弯杆和销杆的连接是采用销钉固定还是焊接，

　　可以根据实际加工条件选择，小批量做的时候焊接更省事，批量生产的时候用销钉连接装配效率更高，也方便后期更换损坏的握柄。安装边界方面，基座的两个安装孔中心距是按照常用的型材安装孔距匹配的，不管是装在铝型材框架上还是钢板焊接的机架上，都不需要额外做转接板，直接打孔就能固定。操作弯杆的转动角度和销杆的行程是匹配的，当握柄扳动到和安装面平行的位置时，销杆刚好完全退出配合孔，这时候操作手不会碰到安装面，预留了足够的手套操作空间，不会夹手。销杆的伸出长度是按照常用的板厚配合设计的，锁止后插入配合件的深度足够，不会因为配合件的轻微变形就脱开，同时也不会伸出太长干涉对面的结构。很多工程师在自己设计这类插销的时候容易犯两个错误，一个是弹簧预压量不够，

　　设备振动的时候销杆容易自己滑出来，另一个是导向长度不够，销杆伸出太长的时候会下垂，导致插的时候对不准孔，这个结构里前后两个导向点的间距接近销杆总行程的两倍，哪怕销杆完全伸出，也有足够的支撑长度，不会出现下垂卡滞的问题。另外整个结构的外露部分都做了圆角处理，没有尖锐的边角，在车间现场使用的时候不会刮破工作服或者划伤操作人员，符合机械设备的安全设计要求。在做三维建模的时候，各个零件的配合间隙都留了合理的公差，销杆和导向孔之间的间隙按照H8/f7的配合公差设置，既不会太松旷导致销杆晃动，也不会太紧出现卡滞，弹簧的建模是按照实际工作长度做的，装配的时候弹簧的预压状态和实际工作状态一致，导入到装配体里做运动仿真的时候，可以直接模拟扳动握柄、弹簧压缩、销杆伸缩的整个动作过程，不需要额外调整参数，不管是用来做设备的方案展示，还是直接导出工程图加工生产，都能直接使用。
