航空发动机涡轮叶片精密结构设计

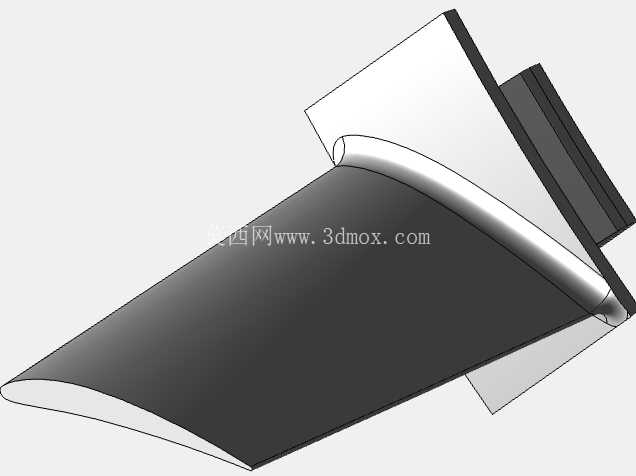

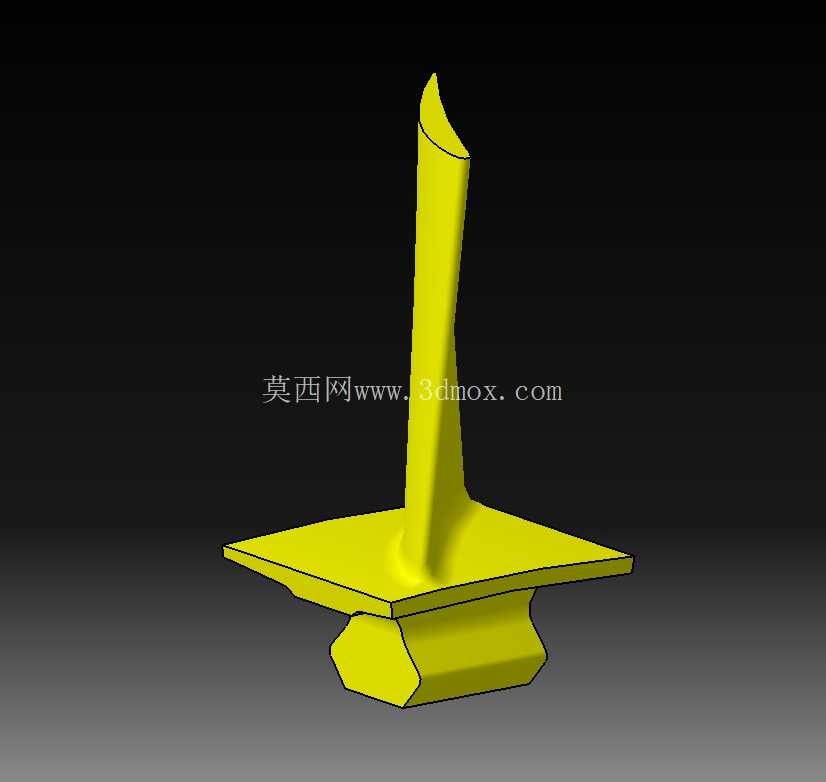

　　航空发动机涡轮叶片作为燃气涡轮动力装置的核心热端部件，长期服役于高温、高压、高转速的极端工况下，直接决定了发动机的推力输出、燃油效率与整机服役寿命，是航空制造领域精度要求最高的零部件之一。本次设计的叶片采用枞树型榫根安装结构，榫头的榫齿型面经过多轮曲率迭代，可与轮盘榫槽实现精准的面接触配合，在高速旋转产生的巨大离心载荷作用下，能将应力均匀分散到各齿面接触区域，避免局部应力集中导致的榫齿断裂失效，榫根底部的定位凸台可在装配时快速卡入轮盘的定位卡槽，保证整圈叶片安装后周向位置偏差控制在允许范围内，避免动平衡超标引发的整机振动问题。叶片的气动翼型部分以实际翼型坐标点为基础数据源，从叶根到叶尖的截面弦长、安装角、

　　型面厚度均按照气动载荷分布规律做连续渐变设计，叶身的压力面与吸力面曲率过渡平滑，无局部曲率突变区域，可保证高温燃气流过叶栅通道时流动状态稳定，减少气流分离带来的能量损失，提升涡轮级的能量转换效率。叶身与榫根衔接的平台结构为平面封严结构，装配后相邻叶片的平台面紧密贴合，可阻断燃气向轮盘侧的泄漏通道，避免高温燃气直接冲刷轮盘基体，降低轮盘的工作温度，延长轮盘的服役周期。设计过程中先基于原始坐标数据完成各截面翼型的轮廓拟合，再通过多截面曲面成型完成叶身的整体曲面构建，最后完成榫根、平台结构的实体合并，整个型面的曲率连续性满足后续流体仿真、结构强度校核的模型要求，可直接导入仿真模块完成不同工况下的应力分布、气动效率计算，也可用于后续的加工工艺路径规划，适配精密铸造、数控铣削等不同加工工艺的模型参考需求。
