适配35mm压杆的液压机磁耦合延伸组件

　　在金属冲压、非金属材料压制成型的车间作业场景里，常遇到压力机压杆行程不足、无法触达深腔工位的问题，常规的刚性延伸杆在高频往复作业中，容易出现连接松动、同轴度偏差累积的问题，长期使用会导致压头偏载，损伤工件定位基准甚至造成设备导轨异常磨损。这套磁耦合延伸装置就是针对这类工况痛点设计的配套组件，专门适配直径35mm的压力机压杆安装使用。

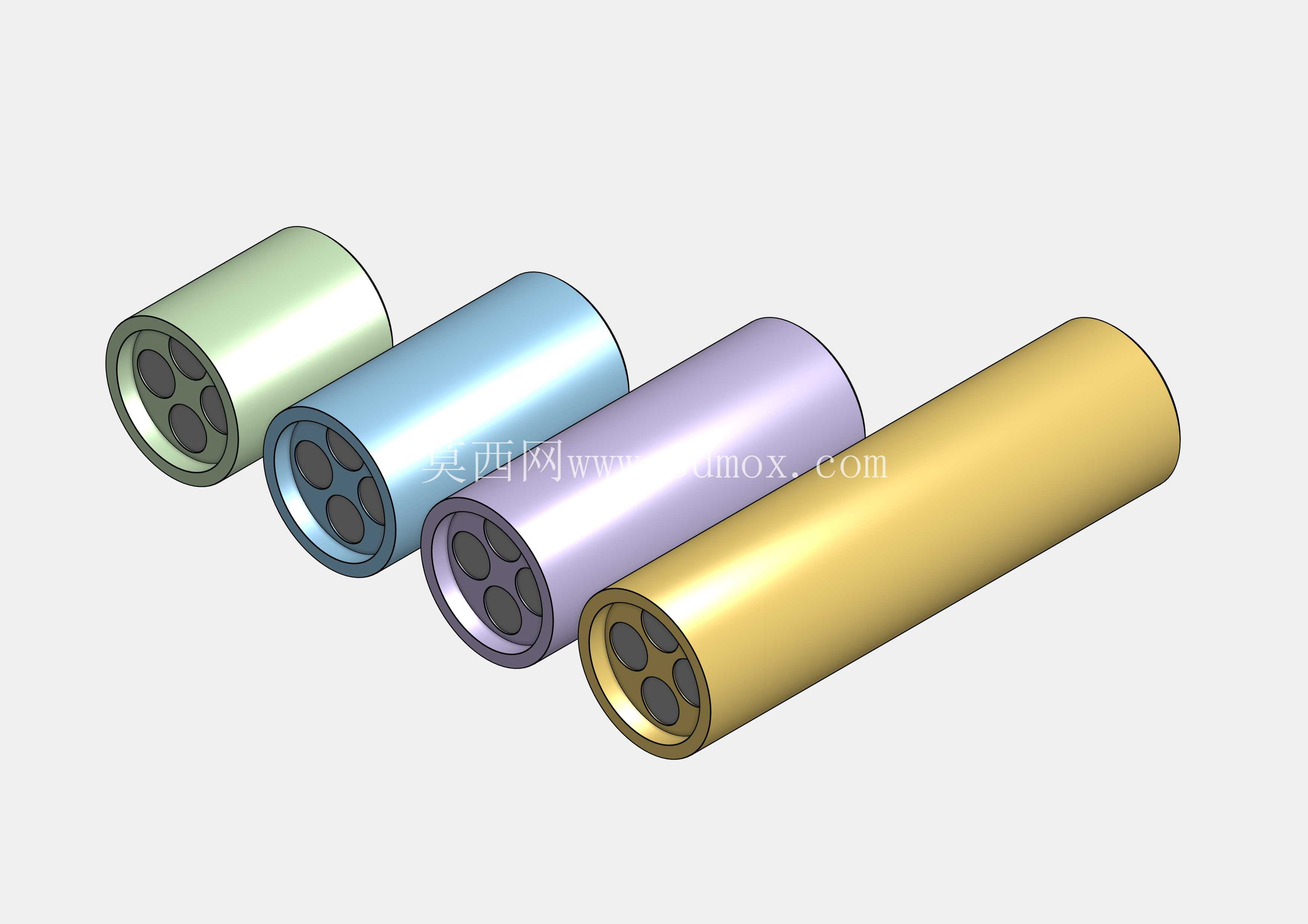

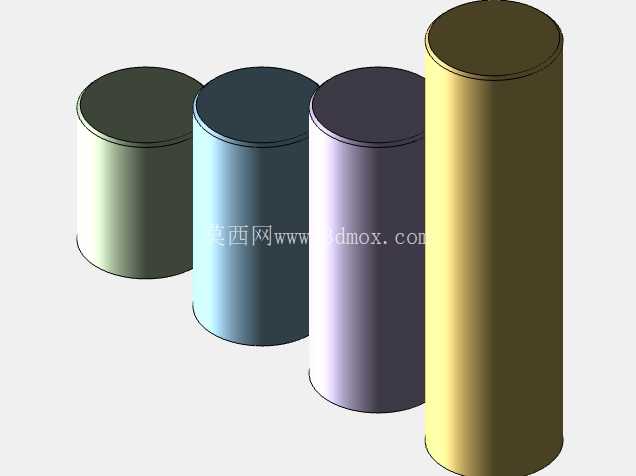

　　从结构设计逻辑来看，这套组件没有采用传统的螺纹锁紧、键销传动的刚性连接方案，而是利用磁耦合的非接触传动特性，在延伸段与压杆连接端布置多组环形排列的永磁体，依靠磁吸力传递轴向压力与周向扭矩，既可以保证动力传递的稳定性，又能在压头遇到突发过载、硬质点卡滞的时候，通过磁体之间的相对滑移实现过载保护，避免刚性冲击损坏压杆或者成型模具。组件的主体采用圆柱筒体结构，不同长度规格的筒体可以覆盖不同的延伸行程需求，筒体端部的磁组安装位做了同轴度定位止口，保证装配后整体的径向跳动控制在极小范围内，不会因为加装延伸件导致压杆运动轨迹偏移。

　　安装边界方面，组件的连接端完全匹配35mm直径压杆的安装尺寸，不需要对原有压力机的压杆结构做额外改造，直接套装定位即可完成装配，筒体的外径做了统一的尺寸约束，不会和压力机的原有导向套、防护盖板产生运动干涉。筒体内部的磁组采用嵌入式安装结构，外部筒体采用非导磁材质做密封包裹，既可以避免加工过程中的金属碎屑吸附在磁体表面影响传动效率，也能防止切削液、润滑油渗入磁组安装腔造成磁体锈蚀退磁。

　　在实际应用中，这套延伸装置可以帮助压力机完成深腔零件的压装、狭小空间内的冲压成型作业，相比传统刚性延伸杆，它的拆装效率更高，不需要额外的锁紧工具，更换不同长度规格的筒体就能快速适配不同的作业深度需求，磁耦合的缓冲特性还能降低压头接触工件瞬间的冲击载荷，提升成型工件的表面质量，减少模具刃口的崩损概率。设计过程中针对磁组的排布做了多轮仿真验证，保证在额定压力下磁组不会出现滑脱，同时控制整体重量，避免额外增加压杆的运动负载，适配常规中小型液压机的压杆负载参数。
