双耳式管道连接密封法兰结构

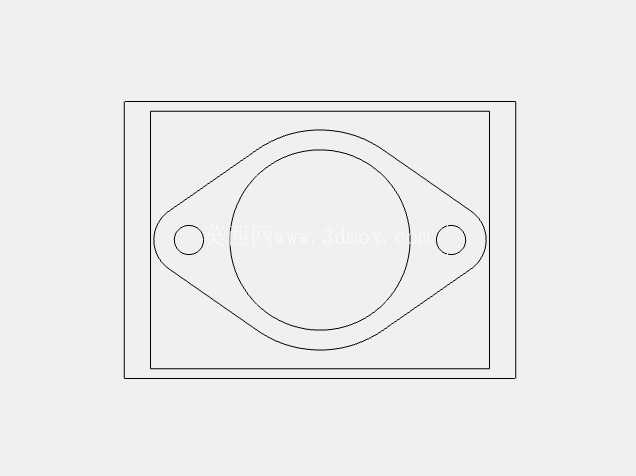

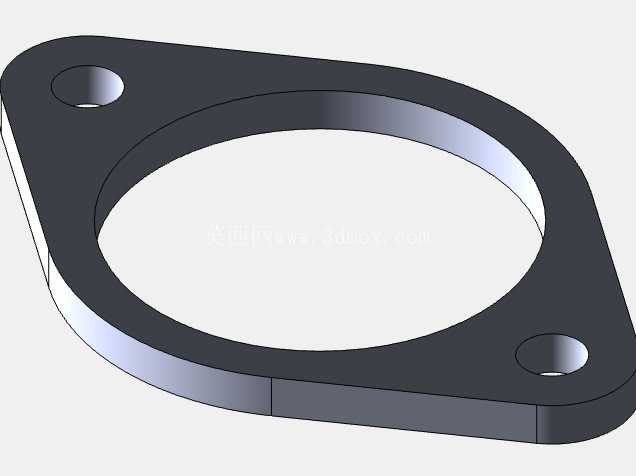

　　在民用给排水、暖通循环、低压流体输送、小型化工助剂输送等管路布设场景中，这类双耳式法兰是小口径管路对接环节的常用连接件，主要承担两段同管径管道、或是管道与阀体/泵体端口的刚性对接与密封功能，适配公称压力不超过1.6MPa的常温流体输送工况，在户内供暖支管、小型净水设备管路、空压机低压输气管路中都能见到这类结构的应用。和常规周向均布螺栓孔的圆形法兰不同，这款法兰采用了偏心双耳式的安装结构，主体为环形承压基体，两个安装凸耳向单侧延伸布置，安装孔位集中在单侧区域，这种结构的设计初衷是适配安装空间受限的管路布设场景——当管路一侧紧贴墙面、设备壳体或是其他管线时，周向布置螺栓的常规法兰无法在狭窄侧完成螺栓穿装与紧固作业，

　　单侧延伸的凸耳结构可以让所有安装操作都在管路远离障碍物的开阔侧完成，大幅降低狭小空间内的管路安装难度，也能减少安装时对相邻管线或设备的干涉。设计过程中首先要匹配对接管道的外径确定中心通孔尺寸，通孔与管道端口采用间隙配合，装配时可在密封面处加装橡胶或聚四氟乙烯密封垫片，通过两个螺栓的预紧力让法兰端面与垫片均匀受压，阻断流体从对接缝隙渗漏的路径；法兰本体厚度根据承压等级核算，确保螺栓预紧和流体承压时不会出现翘曲变形，两个安装孔的中心距严格匹配对接端的预装螺孔位置，避免装配时出现孔位错位无法穿装螺栓的问题。密封面采用无凸台的全平面加工设计，表面粗糙度控制在Ra3.2以内，保证垫片受压时能完全贴合密封面，不会因为表面凹凸出现渗漏点；

　　两个安装凸耳与环形基体采用圆弧过渡结构，避免应力集中导致受压时凸耳根部断裂，安装孔做了倒角处理，既方便螺栓快速穿入定位，也能避免螺栓紧固时孔口锐角划伤螺栓镀层。实际安装时需要注意两个螺栓要采用对角交替的方式逐步拧紧，避免单侧受力过大导致法兰偏斜、密封垫片受压不均出现渗漏，这类法兰的安装边界占用空间远小于同口径的常规圆形法兰，尤其适合设备内部密集排布的管路连接，不需要在法兰周向预留整圈的螺栓操作空间，能有效压缩管路布设的整体占用空间，提升设备内部的空间利用率。
