石油生产设备安装承载平台结构

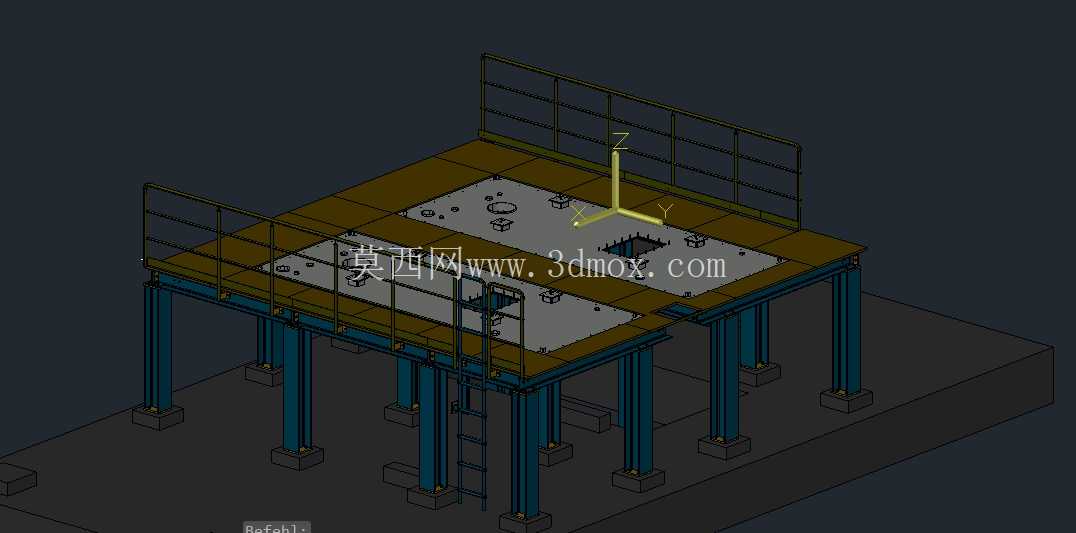

　　该承载平台主要面向陆上油气开采现场的生产设备安装需求，适配采油井口配套的多类中小型生产装置布设场景，可在井场标准化作业区、撬装设备集成工位等场景下使用，为石油生产设备提供稳定的安装基准与承载支撑。从结构设计来看，整体采用对称双工位布局，两个独立安装区域的框架参数完全一致，可同时承载两套同规格的石油生产装置，也可根据现场工艺需求分别布设不同功能的配套设备，提升井场工位的空间利用率。框架主体采用型钢拼接的模块化结构，横竖支撑梁的排布经过受力校核，对应设备安装点位预留了标准化的连接孔位，孔位间距匹配常规石油生产设备的底部安装尺寸，无需现场二次打孔即可完成设备对位安装，大幅缩短现场设备布设的施工周期。平台外围设置了连续的边框防护结构，

　　既可以强化框架整体的抗扭刚度，避免设备运行过程中产生的振动导致框架形变，也能对安装在平台上的设备管路、线缆起到一定的防护作用，减少现场作业过程中意外磕碰对设备附属部件造成的损伤。每个独立安装区域内都预留了管路穿设空位与传感器安装点位，适配石油生产设备配套的工艺管线布设、状态监测元件安装需求，不需要在平台安装完成后额外进行切割开孔作业。平台的安装边界充分考虑了井场常用的撬装运输尺寸，整体外廓尺寸适配标准货运车辆的装载宽度，可在工厂完成整体预制组装后直接运输到井场就位，不需要拆分运输后现场重新拼装，有效降低现场施工的工作量。平台底部的支撑点位做了加强处理，可适配混凝土硬化基础、钢制架空基础等多种井场常见的基础形式，

　　支撑点的高度预留了调整余量，可应对基础表面的轻微不平整，保证平台安装后整体水平度满足设备运行要求。在细节设计上，平台表面的支撑梁排布避开了设备的底部排液口、检修口位置，不会影响设备日常运维过程中的排液操作与部件拆装，相邻两个工位之间预留了足够的操作间距，可满足运维人员同时在两个工位开展设备巡检、小部件更换等作业的空间需求，不会出现操作空间干涉的问题。
