15吨级桥式起重机行走轮结构设计

　　桥式起重机作为厂房内部、仓储库区重型物料转运的核心起重设备，其行走轮的结构可靠性直接决定整机的运行稳定性与作业安全边界，本次呈现的15吨额定载荷桥机行走轮，针对中吨位桥机大车行走工况做了针对性的结构优化。从实际应用场景来看，该类行走轮多用于跨度10.5米至31.5米的通用桥式起重机大车运行机构，适配P38、P43等常用钢轨轨型，可在室内常温工况下长期承载往复行走作业，也可通过调整轮面淬火硬度适配露天料场的轻度粉尘、温差变化工况。轮体采用双轮缘结构设计，轮缘高度符合通用桥机轮组的防脱轨要求，可在轨道安装存在少量侧向偏差、大车运行出现小幅偏斜时，通过轮缘与钢轨侧面的接触导向避免脱轨风险，相比单轮缘结构更适配中吨位桥机的大跨度运行场景。

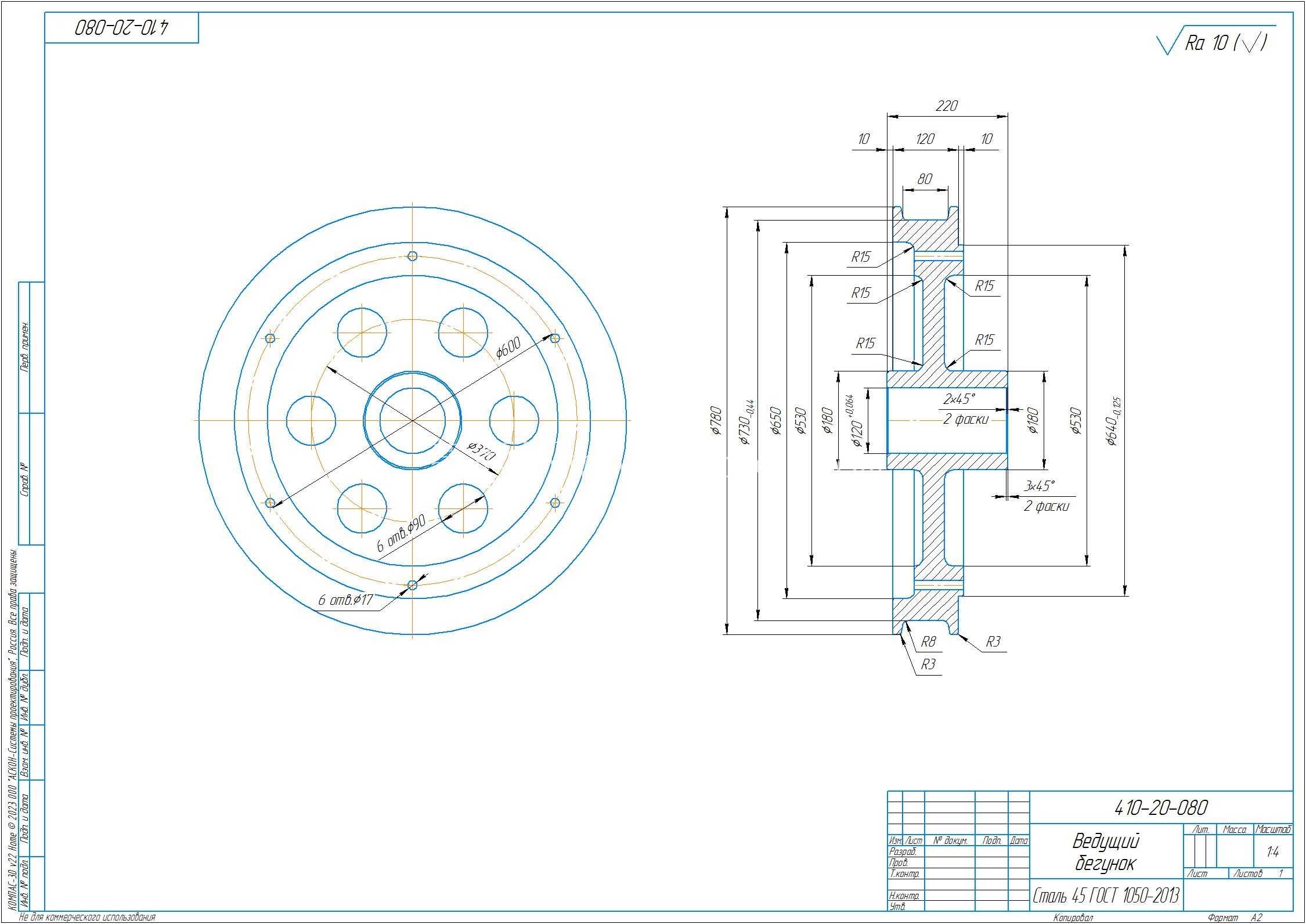

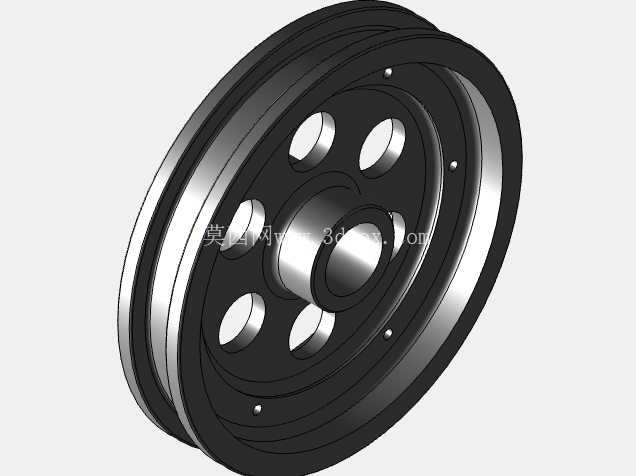

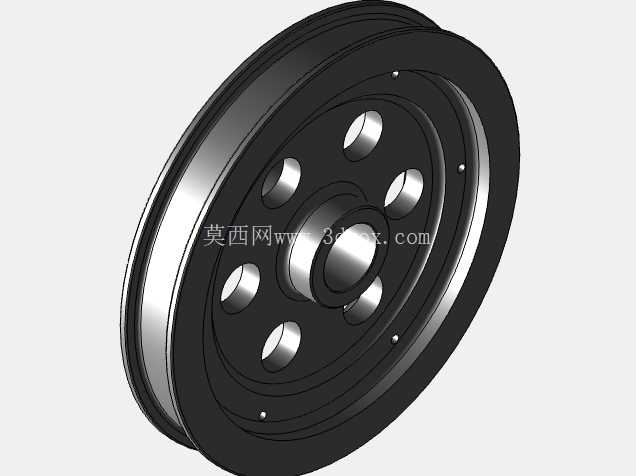

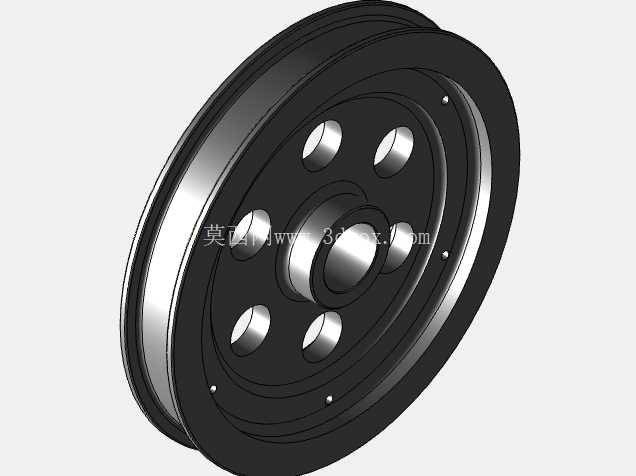

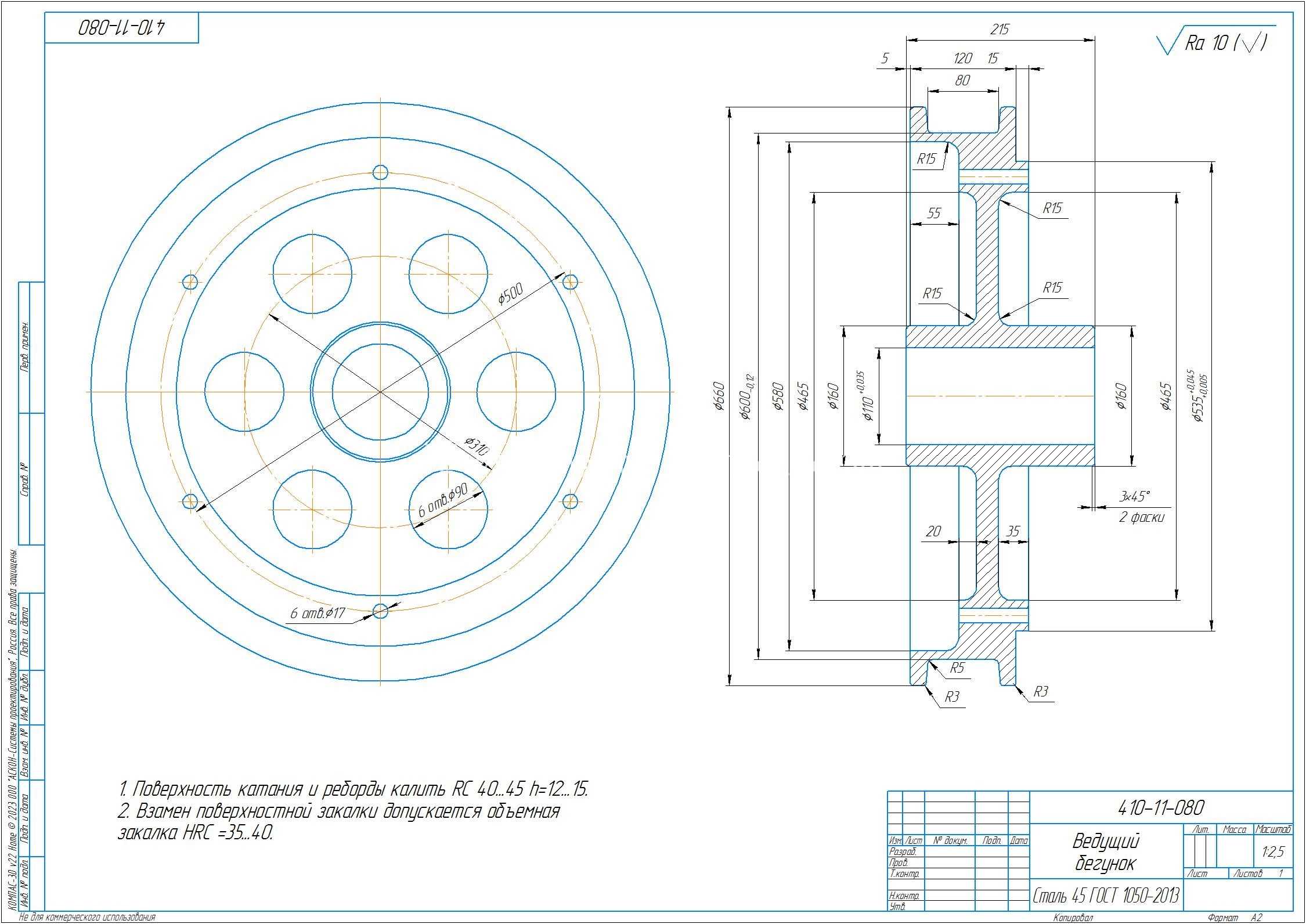

　　轮辐部分采用均匀分布的六个减重孔设计，并非单纯为了降低材料消耗，而是在保证轮体整体抗弯、抗扭强度的前提下，减少轮体自身转动惯量，降低大车行走机构启动、制动阶段的惯性冲击，同时减重孔的均匀排布可避免轮体高速转动时出现动平衡偏差，减少运行过程中的轮组振动与轨道磨损。轮毂部分的轴孔设计匹配常用的锥面胀套连接结构，相比普通平键连接，可传递更大的扭矩，同时避免长期交变载荷下键槽出现应力集中开裂的问题，轴孔端面的止口结构可精准匹配行走机构的轴承座安装位，保证轮组装配后的同轴度误差控制在允许范围内。轮面采用中频淬火处理工艺，淬硬层深度可满足长期往复碾压的耐磨要求，轮面与轮缘的过渡位置做了圆弧倒角处理，避免应力集中导致的轮缘开裂问题。

　　从安装边界来看，该轮组的轮毂长度、轮缘外径、踏面宽度均适配常规15吨桥机的端梁安装尺寸，无需对原有端梁结构做额外修改即可直接替换同规格旧轮，轮体上均匀分布的小孔用于安装端盖，可对内部轴承形成密封防护，避免车间内的金属粉尘、切削液等杂质进入轴承滚道，延长轴承维护周期。在设计过程中，轮体的各部分壁厚均经过强度校核，踏面的接触应力、轮辐的弯曲应力、轮毂的挤压应力均满足中吨位起重设备的安全系数要求，六个减重孔的位置避开了轮体的主应力传递路径，不会对整体结构强度造成负面影响，同时轮体的整体重量控制在合理区间，便于现场检修时的拆装更换作业。
