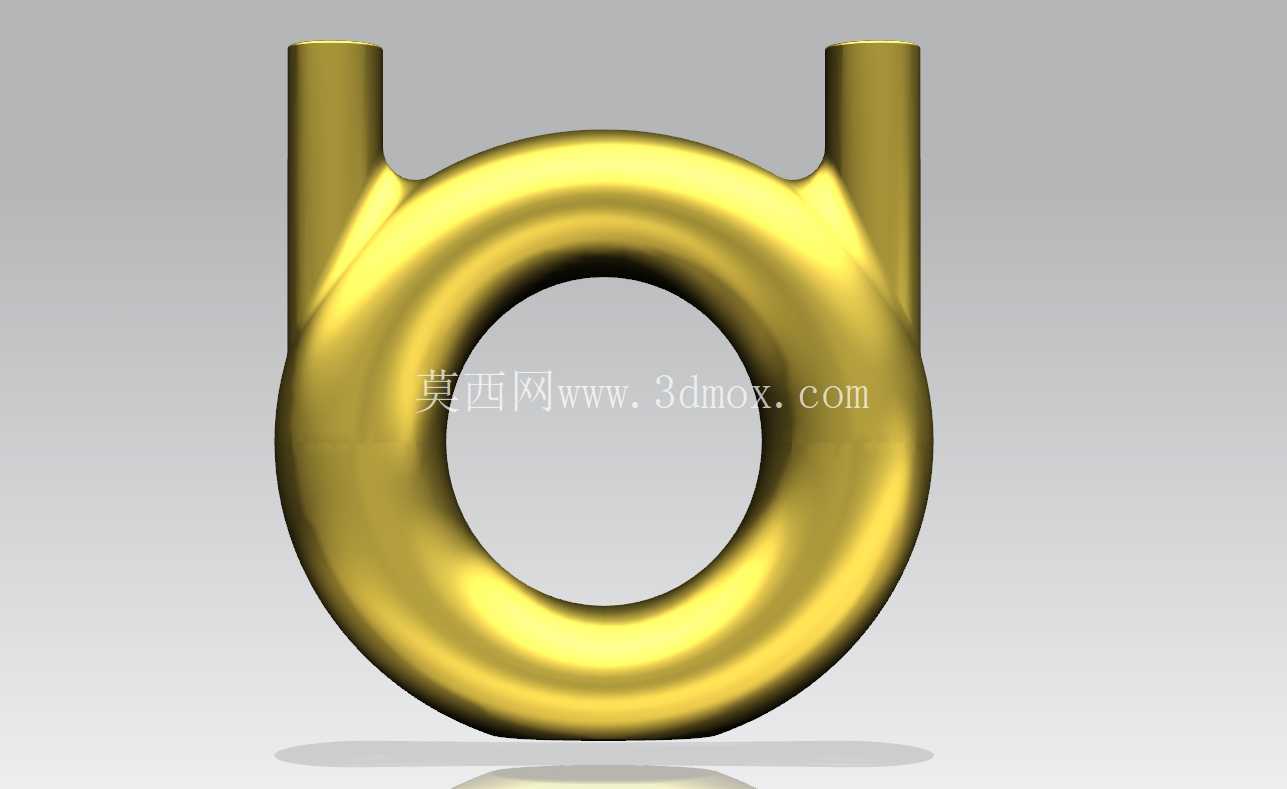

环形双接口金属导流构件三维造型

　　该环形双接口构件的曲面建模过程中，优先保证环形流道的内壁曲率连续，避免流体经过时出现局部紊流区，两个向上延伸的接口端面做了同轴度约束，可直接对接标准规格的外接管路，安装时无需额外调整接口角度。从实际应用场景来看，这类环形导流结构常被集成在小型流体换热回路、实验室流体循环装置中，环形腔体的大曲率回转结构能够延长流体在腔体内的停留路径，在有限安装空间内提升热交换效率，相比直筒式腔体，同等容积下流体接触内壁的面积提升近四成。建模时先绘制中心环形路径的基准草图，以圆形截面沿路径扫掠生成主体腔体，两个向上的接口采用与环形腔体等壁厚的拉伸特征，在接口与环形主体的衔接处做了R角过渡处理，避免应力集中导致的承压破损，整个构件的壁厚保持均匀一致，

　　适配金属铸造或者3D打印的成型工艺，不会出现局部壁厚差过大导致的成型缺陷。安装边界方面，两个接口的中心距与环形主体的外径保持固定比例，可直接嵌入对应尺寸的设备安装位，底部的环形平面可作为安装支撑面，无需额外设计固定支架即可平稳放置，接口的内径尺寸匹配常用的流体管路外径，连接时可采用卡套或者焊接方式固定，密封面的平面度在建模时做了公差约束，保证连接后无流体渗漏。设计过程中特意规避了流道内部的直角转折，所有转角处均采用大圆弧过渡，降低流体输送过程中的阻力损失，同时减少内部杂质在转角处的沉积概率，长期使用时无需频繁拆解清理内部流道。构件的外表面做了光滑曲面处理，既可以降低外部环境对构件的腐蚀影响，也便于日常运维时的表面清洁，环形主体的中心镂空区域可预留为传感器安装位，方便后续加装温度、压力监测元件，不用额外在腔体上开孔破坏整体结构强度。
