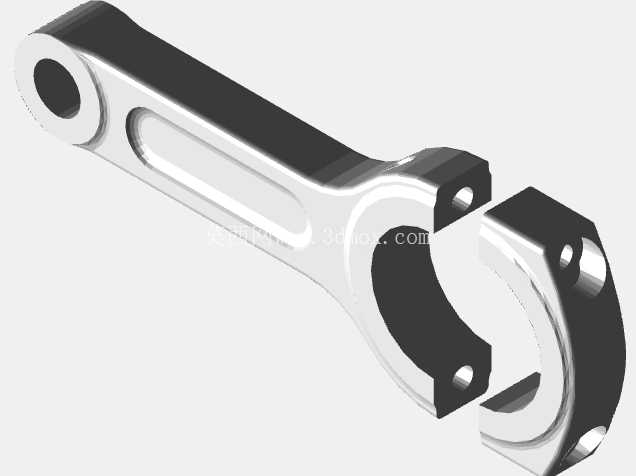

本次呈现的连杆结构,是汽车发动机曲柄连杆机构的核心传动部件,主要承担活塞往复运动与曲轴旋转运动的动力转换传递作用,在四冲程内燃机的做功、排气、进气、压缩全循环过程中,持续承受交变的气体爆发压力、往复惯性力与旋转惯性载荷,其结构可靠性直接决定发动机的运行寿命与动力输出稳定性。从结构设计来看,该连杆采用分体式大头设计,大头端通过剖分结构配合螺栓实现与曲轴连杆轴颈的抱紧安装,这种设计可以在不拆解曲轴总成的前提下完成活塞连杆组的装配与检修,大幅降低发动机后期维护的拆装难度;小头端为整圆通孔结构,用于压入活塞销衬套,实现与活塞销的铰接配合,杆身采用工字形截面构型,在保证整体抗弯、抗扭刚度的前提下尽可能降低结构自重,
减少高速往复运动产生的惯性载荷,适配高转速发动机的运行需求。从安装边界来看,小头端孔径与活塞销外径采用过渡配合公差,装配时需通过热装工艺压入衬套后再做精铰加工,保证与活塞销的配合间隙符合润滑要求;大头端剖分面采用平切口结构,两个连接螺栓孔的位置度公差严格控制在0.02mm以内,装配后大头孔的圆度、圆柱度误差需控制在0.005mm范围内,避免轴瓦装配后出现偏磨、烧瓦故障。在实际应用场景中,这类连杆广泛适配小排量乘用车汽油发动机,工作过程中杆身表面需做喷丸强化处理,提升表面残余压应力,抵御交变载荷下的疲劳裂纹萌生;大头端轴瓦采用钢背高锡铝合金材质,表面开设油槽与曲轴油道对齐,保证压力润滑油能够持续进入摩擦副形成油膜,
降低运转过程中的摩擦损耗。设计过程中需重点校核杆身的疲劳强度、大头端的螺栓连接可靠性、小头端的衬套比压,同时要做动平衡校核,保证同组连杆的重量差控制在设计允许范围内,避免发动机运转过程中出现异常振动。该结构的三维建模过程中,对杆身与大小头的过渡圆角做了连续曲面处理,避免应力集中导致的结构断裂,所有安装孔的位置、配合面的形位公差都严格参照内燃机设计规范设定,可直接用于结构教学、装配干涉校验以及有限元分析前处理。
