带安装孔折弯直角L型金属连接固定支架

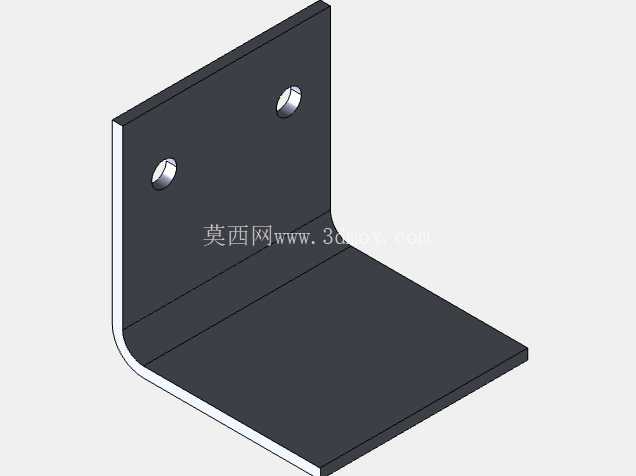

　　日常做设备结构设计时，这类L型折弯支架是最常用的小尺寸连接件之一，不管是小型电气柜内部元件固定、自动化设备的外围钣金护板安装，还是非标工装的辅助定位支撑，都能看到这类零件的身影。它不需要复杂的加工工序，单块钣金通过折弯工序就能成型，生产效率高，批量加工时的成本控制优势非常明显，是结构设计里优先选用的标准化连接构件。从结构设计逻辑来看，这个零件采用单道90度折弯成型，两个互相垂直的安装面分别承担不同方向的连接功能：垂直面一般用于固定在竖直的安装基准面，比如设备机架的立柱、墙面安装座、电气柜的安装梁上，水平面则用来承托需要固定的小型元件、走线槽、传感器支架或者轻型负载。两个安装面上都预留了沉头安装孔，

　　沉孔设计可以让安装螺丝的头部完全埋入支架平面，不会突出表面干涉被固定的零件，安装后两个贴合面都能保持完全平整，不会因为螺丝凸起产生装配间隙，这点在对安装平面度有要求的场景里非常实用。做这类折弯件的三维建模时，首先要确认板材的厚度，折弯处的内R角要匹配所选板材的折弯系数，避免展开下料时尺寸出现偏差，导致折弯后两个安装面的孔位和实际安装基准对不上。两个安装孔的中心距要结合常用的安装场景预留足够的调节余量，孔边到折弯边的距离要大于折弯模具的最小压边宽度，不然折弯工序里会因为压边距离不够导致孔位变形，或者折弯角度达不到90度的精度要求。从安装边界来看，这类支架的折弯边高度要匹配被固定零件的安装空间，不能因为支架过高和周边的运动部件产生干涉，

　　水平面的延伸长度要满足被承托零件的支撑宽度需求，保证固定后不会出现悬臂过长导致的受力变形。实际选型使用时，要根据承托的负载重量选择对应厚度的板材，轻型负载比如固定小型传感器、走线槽时可以选用1.5-2mm厚度的冷轧钢板，承托稍重的小型电气元件时则要选用3mm以上厚度的板材，必要时还可以在折弯处增加加强筋提升整体刚性。这类支架的表面一般做喷塑或者镀锌处理，既能提升防锈能力，也能适配不同设备的外观配色需求，安装时选用对应规格的沉头螺丝锁紧即可，不需要额外的复杂加工，现场装配的效率非常高，是小批量非标设备制作、现有设备改造升级时非常实用的连接固定零件。建模过程中还要注意两个安装面的平面度公差控制，折弯后两个面的垂直度要控制在合理范围内，不然安装时会出现贴合不严、固定后零件倾斜的问题，影响后续的装配精度。
