全频段GNSS低剖面螺旋天线结构设计

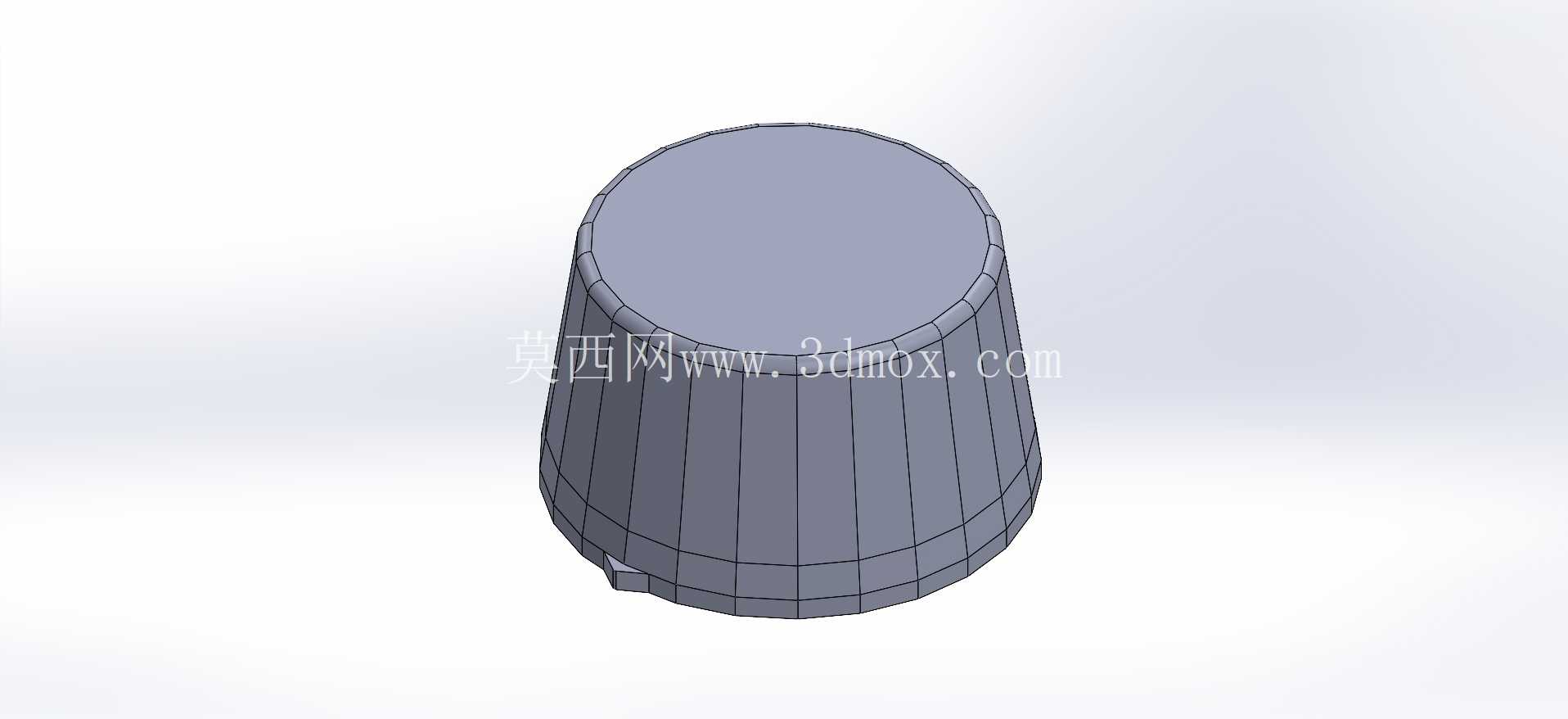

　　这款低剖面螺旋天线的结构设计，核心围绕全频段GNSS信号接收与L频段扩展滤波需求展开，在测绘、自动驾驶、精准农业、形变监测等对卫星定位精度有严苛要求的场景中，这类天线的结构合理性直接决定信号接收稳定性。不同于常规棒状GNSS天线，低剖面设计首先要解决的是安装空间受限场景的适配问题，比如车载导航天线的车顶嵌入式安装、无人机机载导航的轻量化挂载、测绘基准站的隐蔽式布设，都要求天线在保证信号接收增益的前提下，尽可能压缩垂直方向的高度，降低风阻与安装突出量。从结构设计思路来看，整体采用截锥形外轮廓，上窄下宽的形态一方面可以降低整体重心，提升安装后的抗振动性能，适配车载、机载等存在持续振动的工况，另一方面锥面结构可以优化天线罩的信号透波角度，

　　减少低仰角卫星信号的反射损耗，提升全向接收能力。外罩采用一体化分段式棱面结构，而非光滑曲面，这种设计并非出于外观考量，而是在注塑成型环节可以提升壳体的结构刚度，减少薄壁壳体在高低温循环下的形变，避免因壳体变形挤压内部辐射单元导致的相位中心偏移，同时棱面结构可以降低雨水、积雪在天线表面的附着，减少恶劣天气下的信号衰减。安装边界方面，底部预留的标准安装接口可适配常见的GNSS天线安装基座，安装孔位间距符合行业通用规范，无需额外定制转接件即可完成替换安装，整体外轮廓的最大直径控制在常规车载天线安装位的尺寸范围内，不会超出车身安装面的边界，垂直高度相较于同性能常规螺旋天线压缩近40%，可满足嵌入式安装的深度要求。内部结构设计上，

　　扩展滤波模块集成在天线底座内部，与辐射单元之间设置金属屏蔽隔层，避免滤波电路的电磁干扰影响天线辐射性能，螺旋辐射体采用低损耗介质支撑结构，固定在天线罩内部中心位置，保证相位中心与天线几何中心重合，降低定位解算的系统误差。底座处的出线口采用防水密封结构设计，可满足户外长期使用的防护要求，适配野外基准站、户外工程机械等无遮挡安装场景的防护需求。在结构强度校核环节，针对车载高速行驶的风阻载荷、无人机飞行的振动载荷、野外环境的冰雹冲击等工况，对壳体壁厚、支撑筋位布局做了针对性优化，在保证整体重量控制的前提下，避免结构共振导致的接触不良问题。
