运动相机专用可充电锂电池结构设计

　　这款适配运动相机的锂电池结构，是针对户外极限拍摄场景的供电需求做的定向结构优化，日常做运动相机配套结构设计时，这类电池的结构适配性直接决定了设备在复杂工况下的供电稳定性。从实际应用场景来看，这类电池主要服务于攀岩、潜水、山地速降、长距离徒步等户外拍摄场景，需要在高湿度、大温差、持续震动的使用环境下保持稳定的电能输出，同时要匹配相机仓体的安装公差，避免在剧烈运动中出现接触不良、电池松脱的问题。

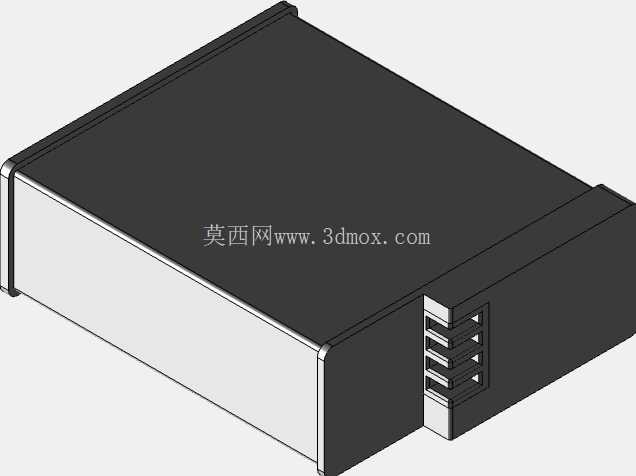

　　从功能特性上看，该电池采用硬质塑壳包裹电芯的结构，外壳做了直角过渡加微倒角处理，既保证了仓体安装时的导向顺滑度，也避免锐边刮伤相机仓内壁的导电触点。侧面设置的多组凹槽式触点接口，对应相机仓内的弹片式接电结构，安装到位后能形成多点接触，哪怕设备处于持续颠簸状态，也能保证接电回路的稳定性，不会因为单点接触失效导致拍摄中断。电池的壳体壁厚做了均匀化设计，在满足内部电芯容纳空间的前提下，尽可能压缩外壳占用的体积，提升电芯的仓容利用率，同时壳体的抗挤压强度能满足日常携带时的挤压、磕碰防护需求，避免电芯受外力变形引发安全隐患。

　　设计思路上，这款电池完全遵循对应型号运动相机的电池仓边界做逆向匹配，外形尺寸严格贴合仓体内腔的长宽高公差，预留的安装间隙控制在0.1mm以内，既不会因为间隙过大导致电池在仓内晃动，也不会因为间隙过小造成安装卡滞、拆卸困难。触点端的定位凸台结构，能在安装时引导触点精准对位，避免用户装反电池导致触点短路。壳体的拼接缝采用超声波焊接工艺的预留结构，保证拼接后的密封性，满足日常泼溅、短时间淋水场景下的防护需求，适配户外拍摄的复杂使用环境。

　　从安装边界来看，电池的整体外形为规整长方体，除触点侧的接口结构外无额外外凸部件，能完全嵌入相机电池仓内部，安装后电池端面与仓体盖板齐平，不会影响相机盖板的闭合锁紧。触点的排布间距、接触片的外露高度都严格匹配相机端的接电结构，不需要额外的转接部件就能直接实现供电导通，替换原有电池时不需要做任何结构修改，能直接适配对应型号的运动相机使用。
