带偏心振动块微型直流驱动电机结构

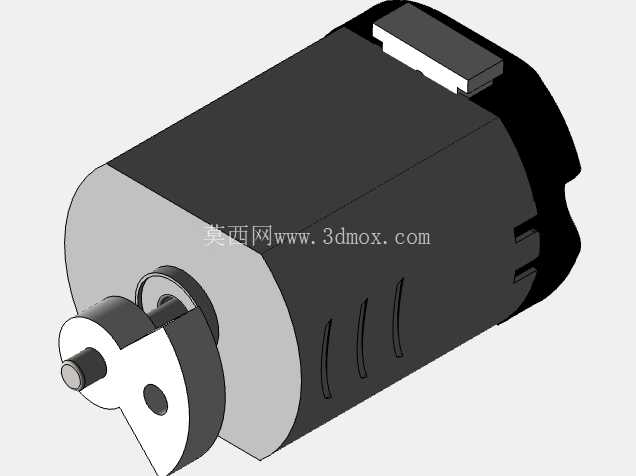

　　这款带偏心振动块的微型直流电机，常被集成在小型手持按摩设备、便携振动提醒终端、小型精密筛分工装这类需要高频微幅振动输出的场景中，作为核心动力发生单元使用。从结构设计来看，电机主体采用圆柱式机壳布局，机壳表面预留的三道浅槽并非装饰结构，实际是为压装固定时增加周向摩擦力，避免电机在高频振动工况下出现跟转移位的问题，同时也能在过盈装配时预留少量形变余量，防止机壳受压变形挤压内部磁瓦。输出端的偏心块采用扇形偏心结构，质心与电机输出轴轴线存在固定偏心距，电机转动时偏心块的离心力会带动整体产生径向振动，偏心块上预留的小孔是动平衡校准孔，可根据实际振动量需求通过钻孔去重的方式调整偏心质量，匹配不同场景下的振动力度要求。

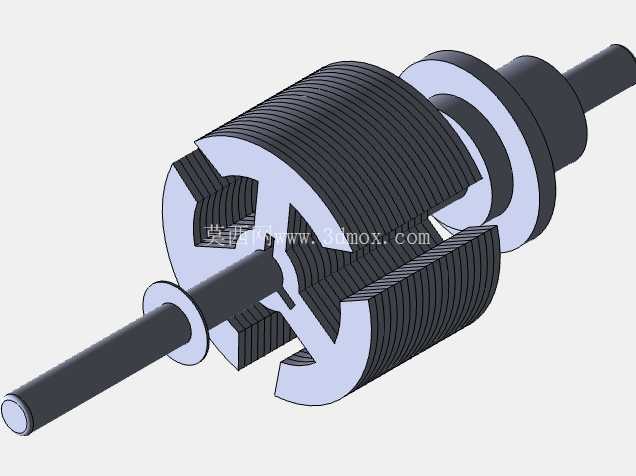

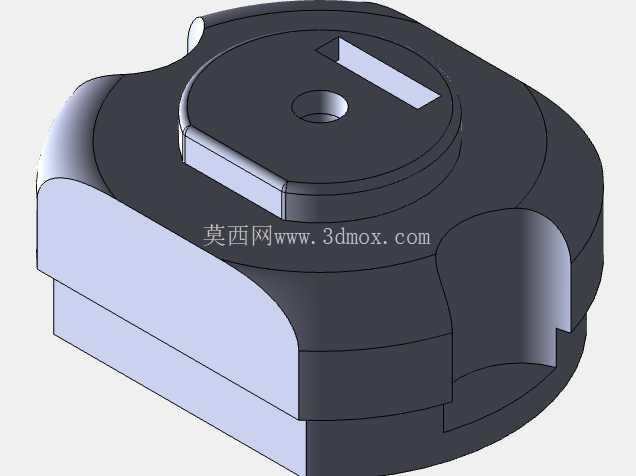

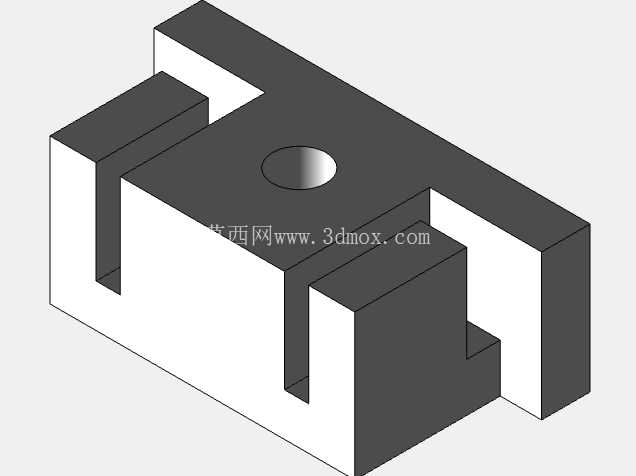

　　设计时所有尺寸均按照实际装配边界测绘，机壳外径、输出轴轴径、偏心块外伸长度都严格匹配常用微型电机的安装位，输出轴采用D型切边结构，与偏心块的安装孔配合时可传递更大扭矩，避免高速转动时偏心块与轴之间出现打滑空转。机壳尾部的接线端子采用插片式结构，可直接与PCB板上的焊片对接，省去额外接线工序，适合批量自动化装配场景。在安装边界上，电机主体的圆柱段可直接卡入对应内径的塑胶或金属安装座，尾部的定位凸台可限制电机轴向窜动，不需要额外设计复杂的压装固定结构，能大幅降低配套结构的设计复杂度。内部磁瓦采用弧形贴装结构，与转子的气隙控制在均匀范围内，保证运转时扭矩输出平稳，不会因为气隙不均出现卡顿或转速波动。偏心块的外轮廓做了圆角处理，

　　避免高速转动时边缘刮碰周边结构件，同时也能减少转动时的风阻噪音。这类微型振动电机的选型过程中，需要重点关注偏心块的质量与偏心距参数，这两个数值直接决定了额定转速下的振动力大小，同时机壳的长度尺寸需要匹配安装腔体的深度，避免尾部端子与腔体底部出现干涉，输出轴的伸出长度也要与偏心块的厚度匹配，保证偏心块转动时不会与安装座端面发生摩擦。
