集成换挡机构的车用齿轮箱整体结构

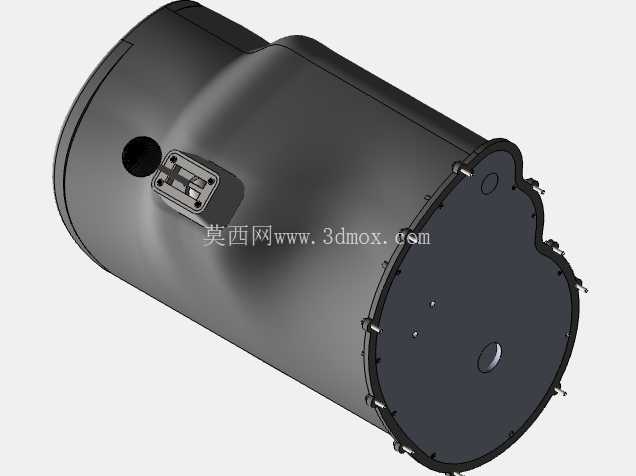

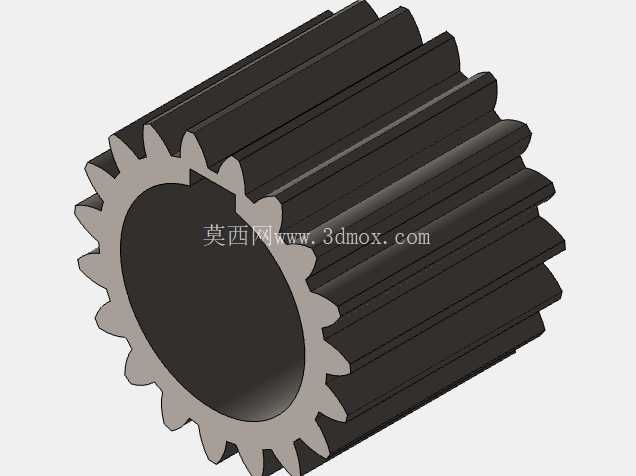

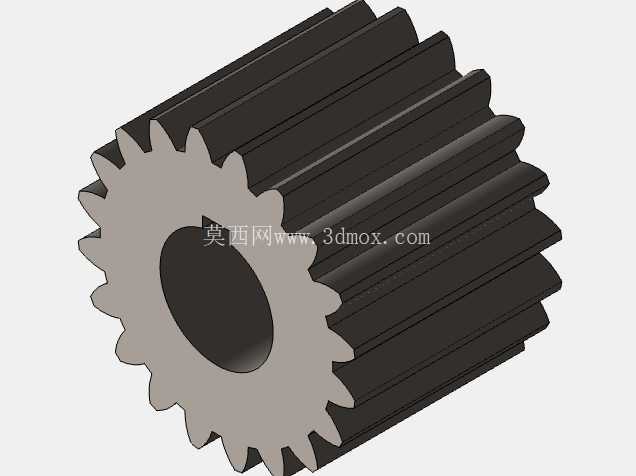

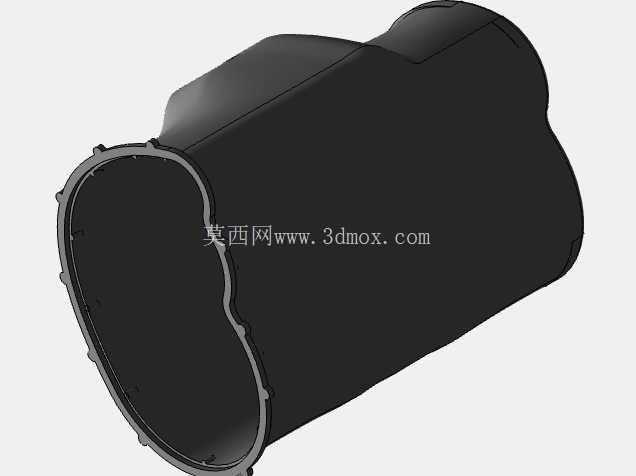

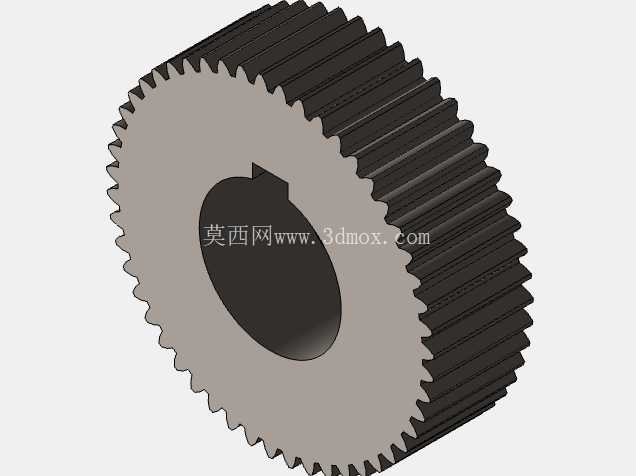

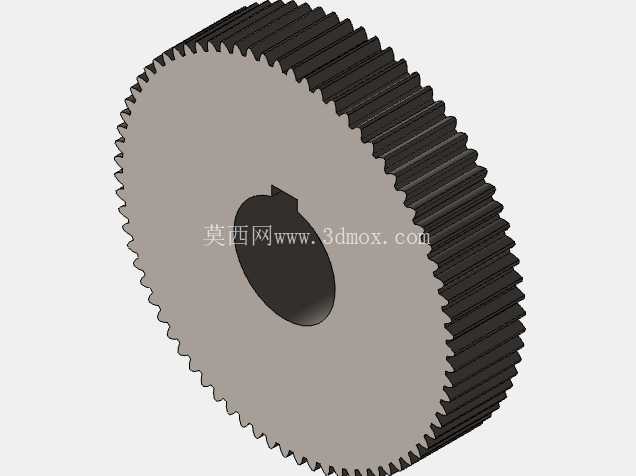

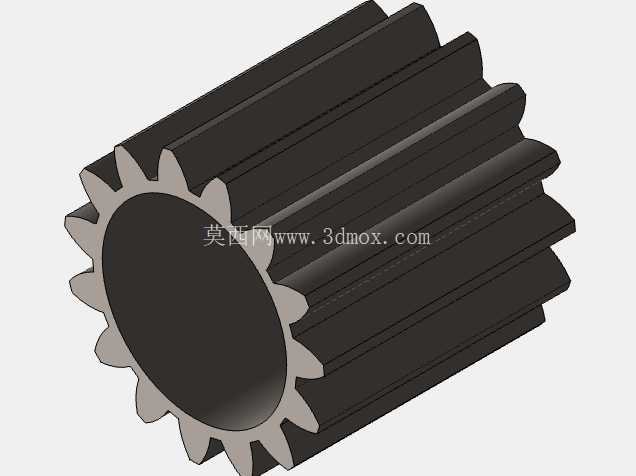

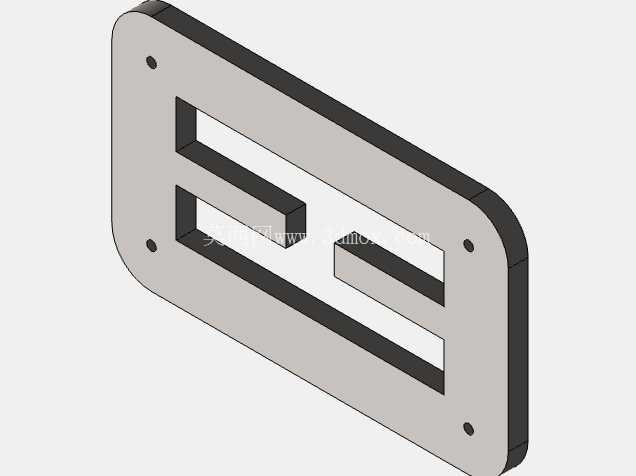

　　这款齿轮箱结构主要面向小型乘用车辆的动力传动场景，承担发动机输出端动力的转速匹配、扭矩传递以及行驶过程中的挡位切换功能，是整车动力传递路径上的核心承载部件。从实际装车的工况来看，该结构需要适配前置前驱车型的动力舱布局，在有限的安装空间内完成多组传动齿轮、换挡拨叉、同步器组件以及输入输出轴系的集成布置，同时还要满足日常行驶中频繁换挡、不同负载工况下的结构强度要求。设计过程中优先考虑了壳体的成型工艺与装配便利性，整体采用一体化铸造成型的壳体结构，外部轮廓做了多处圆弧过渡处理，既可以降低铸造过程中的应力集中风险，也能适配动力舱内周边部件的避让需求，避免装车时与周边线束、管路发生干涉。壳体侧面预留的安装接口用于固定换挡执行组件的外置盖板，

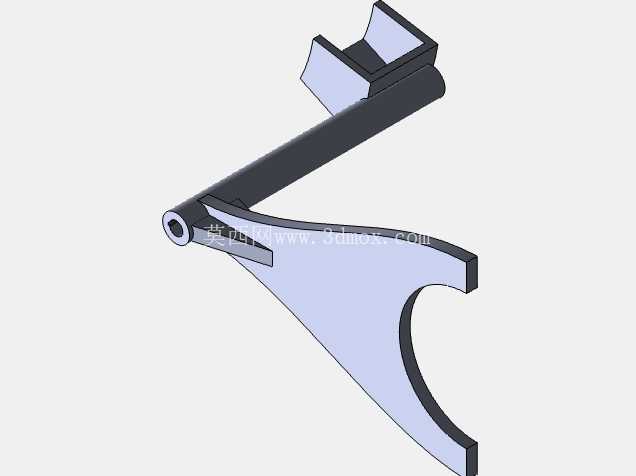

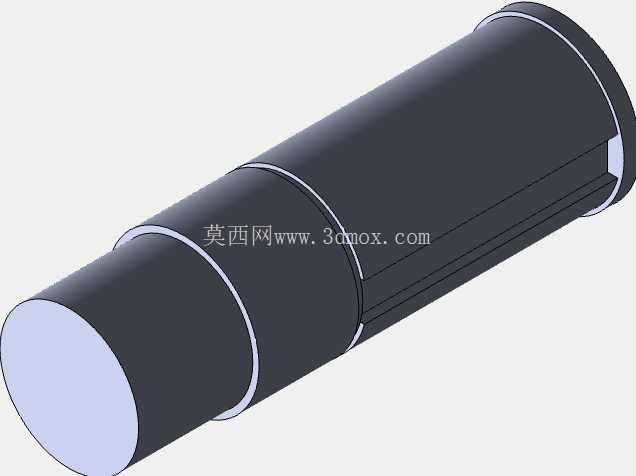

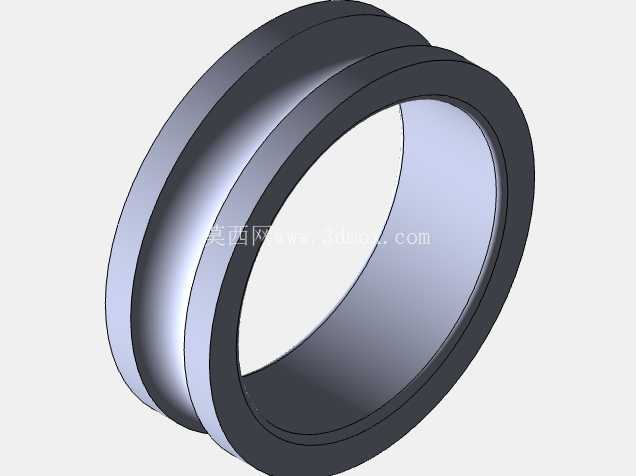

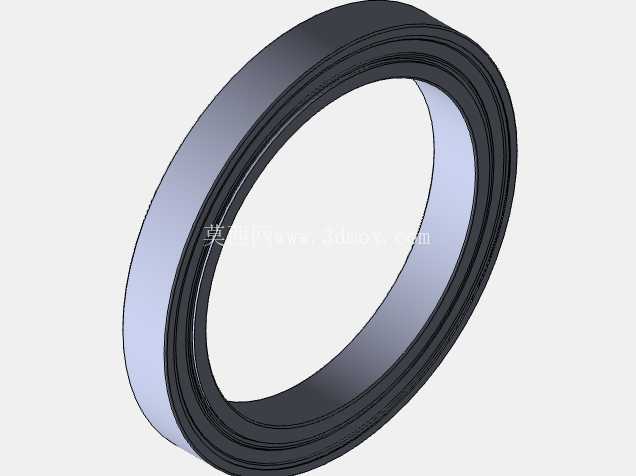

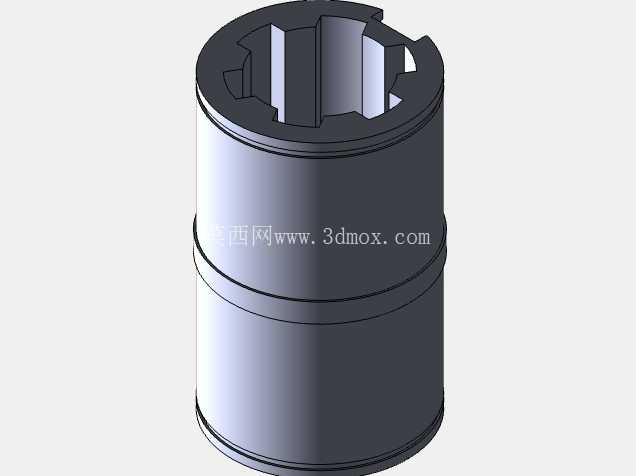

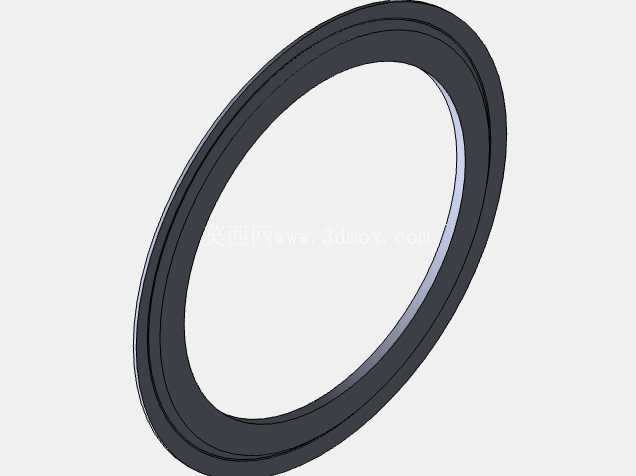

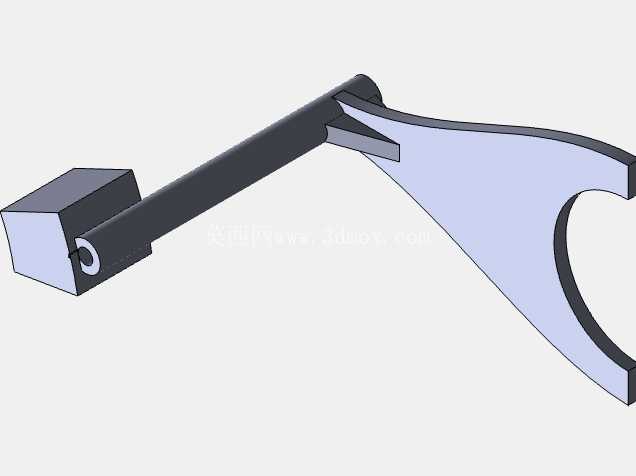

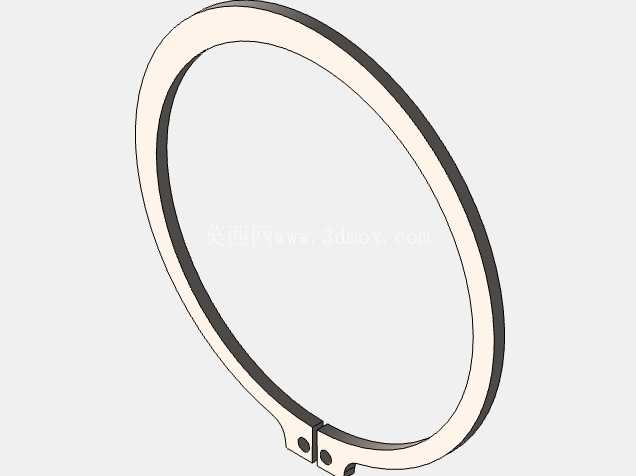

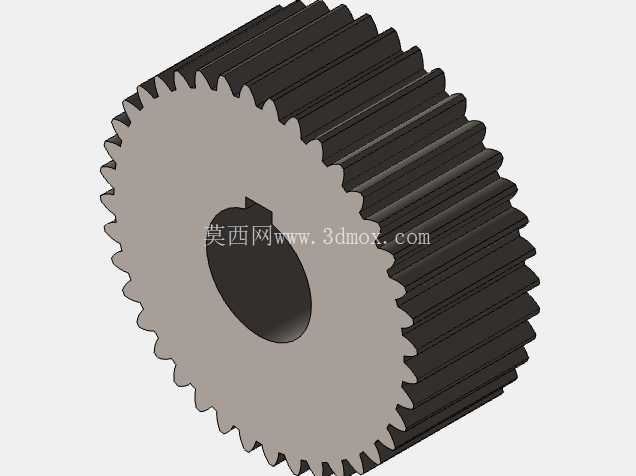

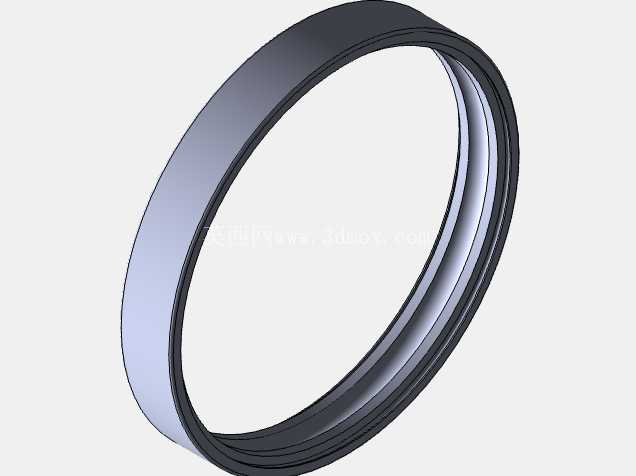

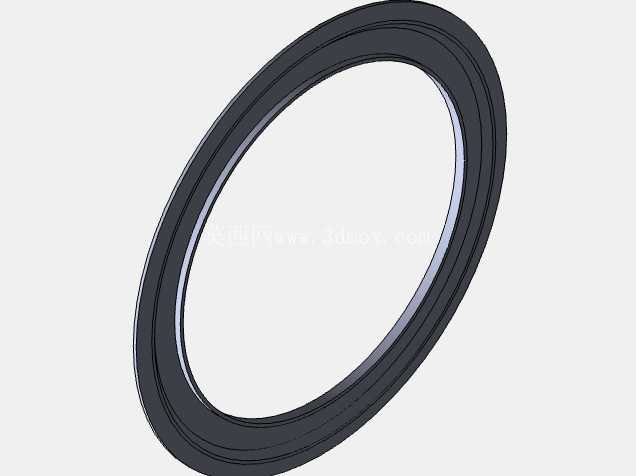

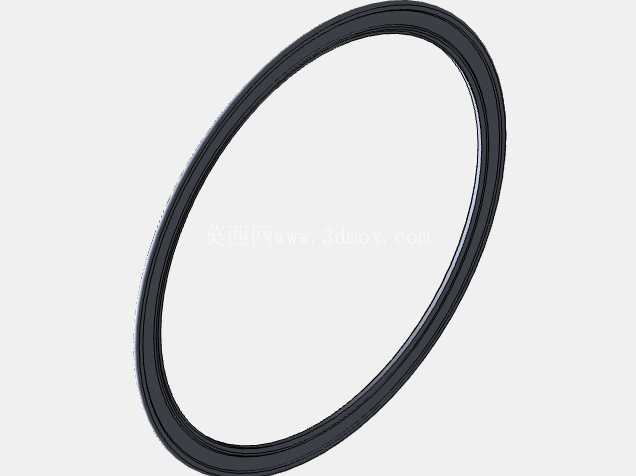

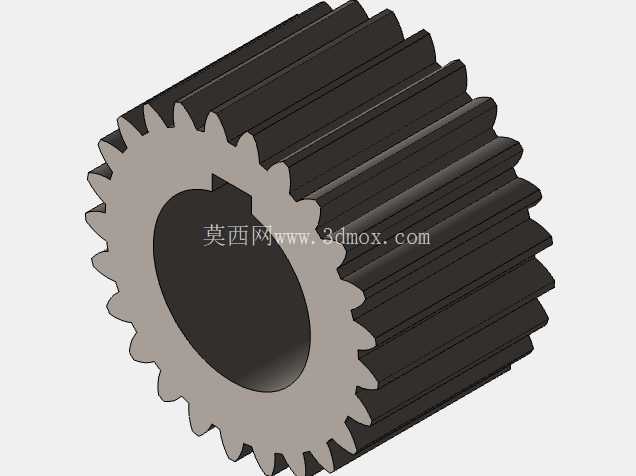

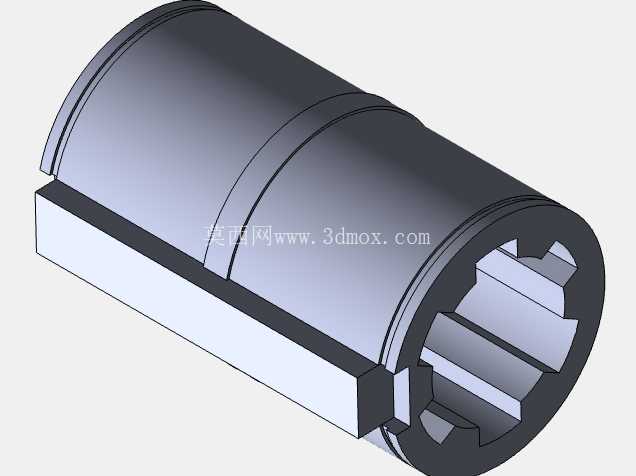

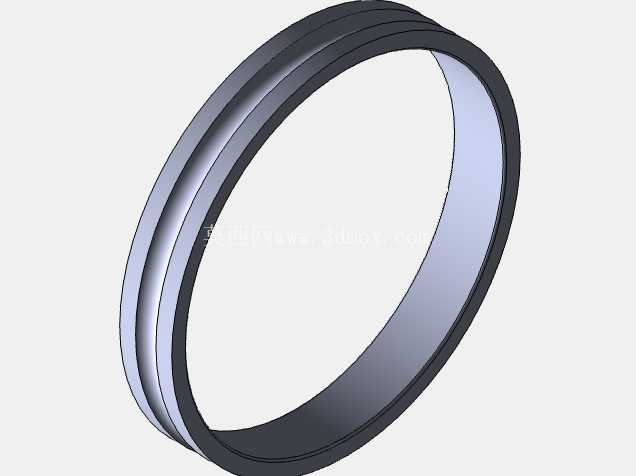

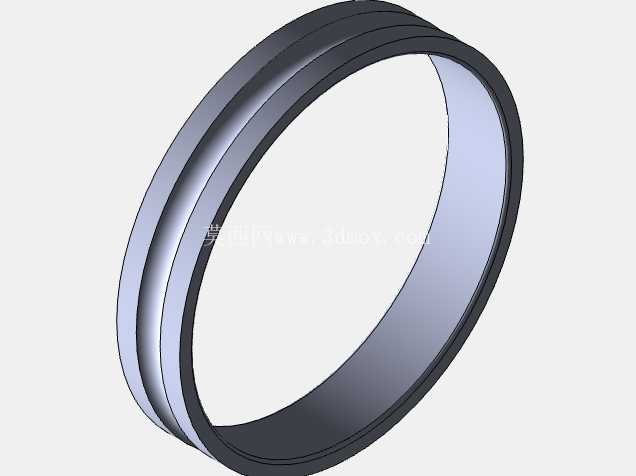

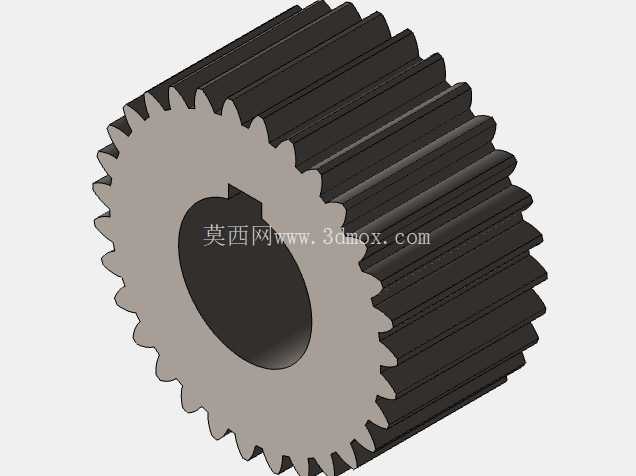

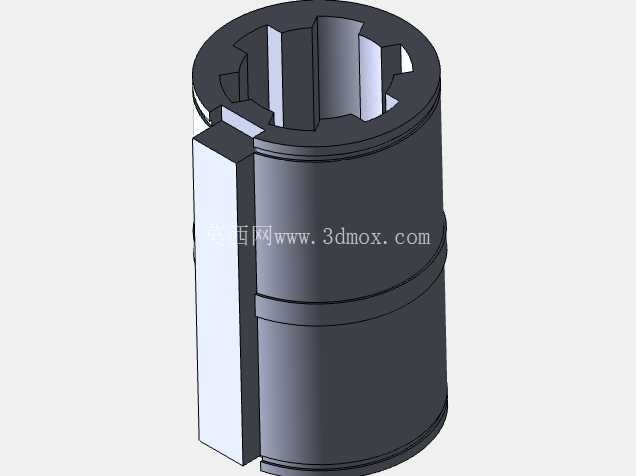

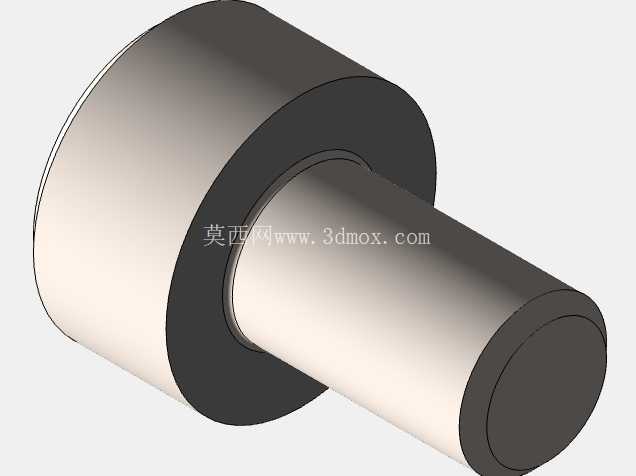

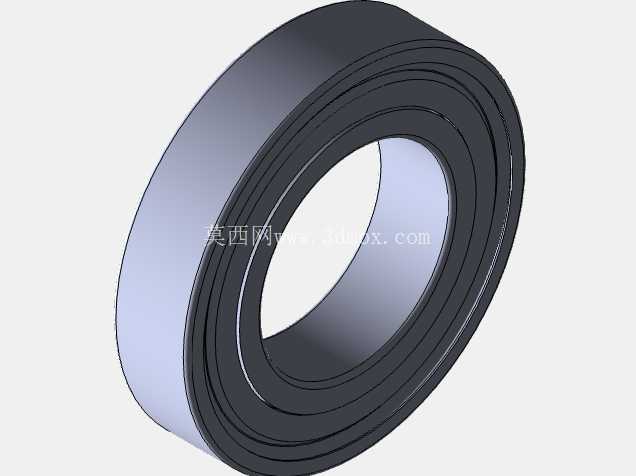

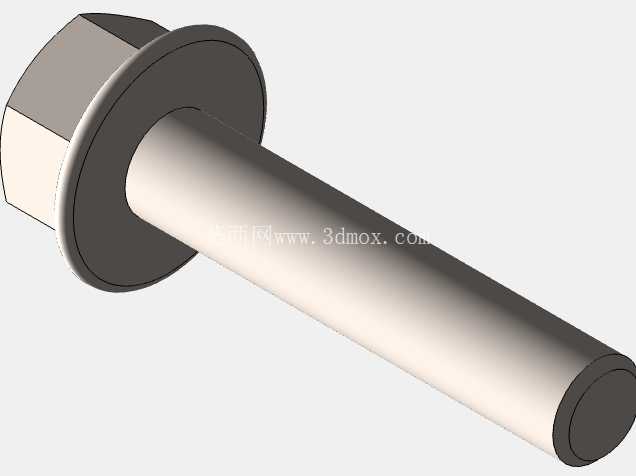

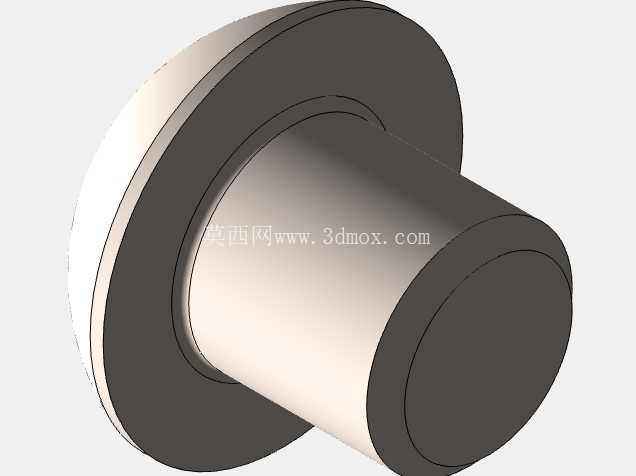

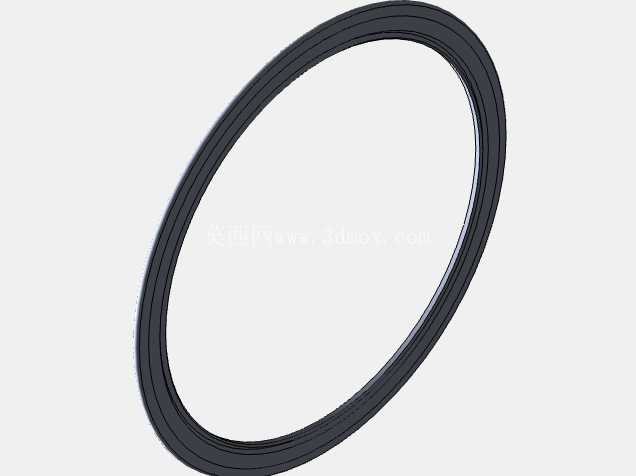

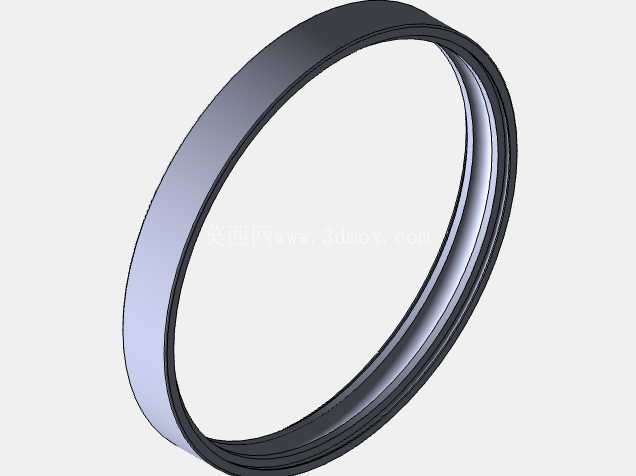

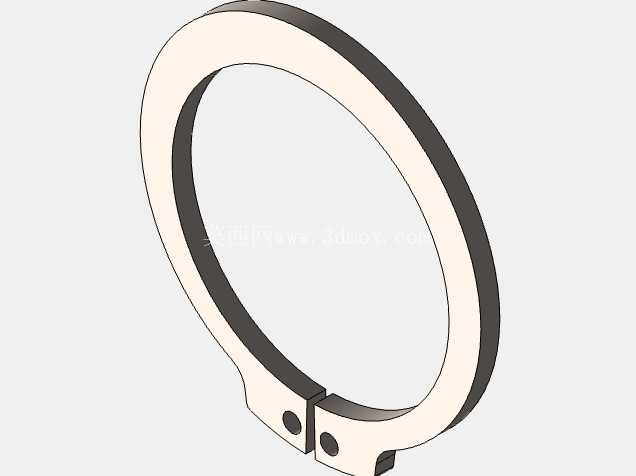

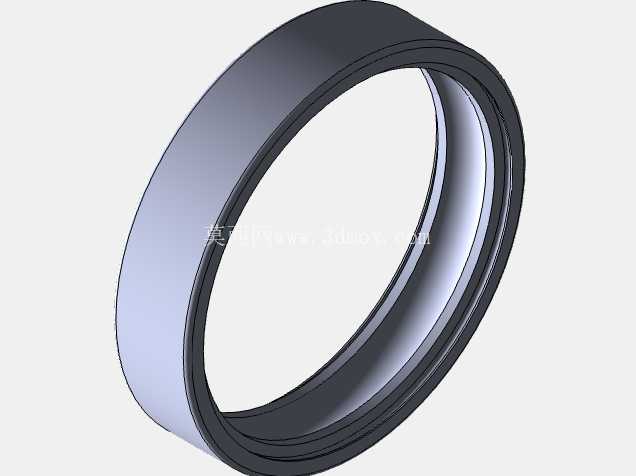

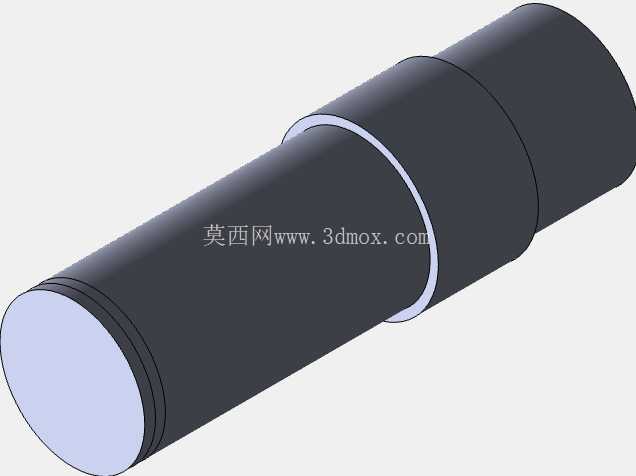

　　该接口周边设计了均匀分布的螺栓孔位，能够保证盖板安装后的密封性能，防止变速箱内部润滑油渗漏，同时也便于后期维护时快速拆解检查换挡机构的磨损情况。壳体端盖采用异形轮廓设计，沿周向布置的连接卡扣与螺栓孔配合，能够实现端盖与主壳体的可靠连接，端盖上预留的多个定位孔分别对应输入轴、输出轴以及倒挡轴的端部支撑位置，保证轴系安装后的同轴度符合传动精度要求。内部换挡机构采用拨叉与同步器配合的结构形式，换挡拨叉的行程经过反复校核，能够保证各挡位齿轮啮合时的到位精度，避免出现跳挡、打齿的工况问题；安装件部分设计了多处加强筋结构，在不额外增加壳体整体重量的前提下，提升了壳体在高扭矩传递工况下的结构刚性，减少传动过程中的壳体形变，

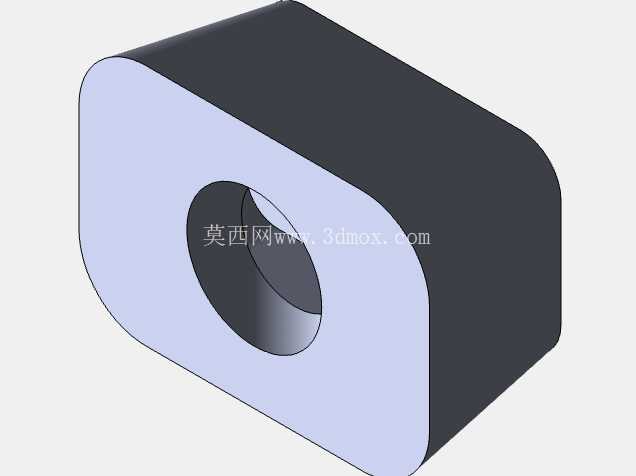

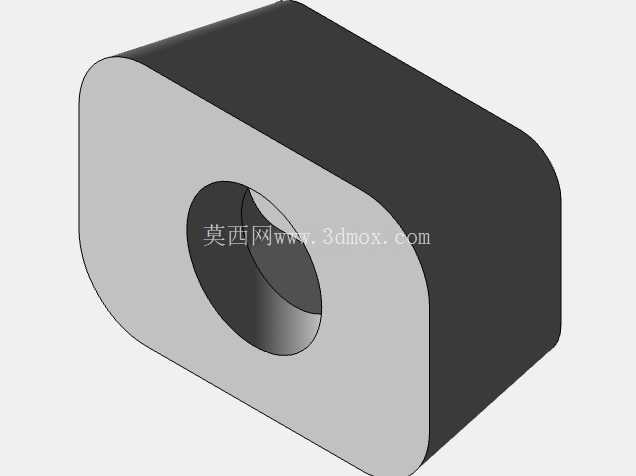

　　降低齿轮啮合时的异响与磨损。从安装边界来看，该齿轮箱的输入轴端适配发动机飞轮壳的连接尺寸，输出轴端预留的连接法兰能够直接匹配差速器组件的输入接口，壳体外部的多处安装支脚位置经过匹配校核，能够直接固定在车型原有动力总成的悬置点位上，不需要额外改动周边安装结构，可直接用于同平台车型的传动系统改装或者教学场景下的结构拆解演示。
