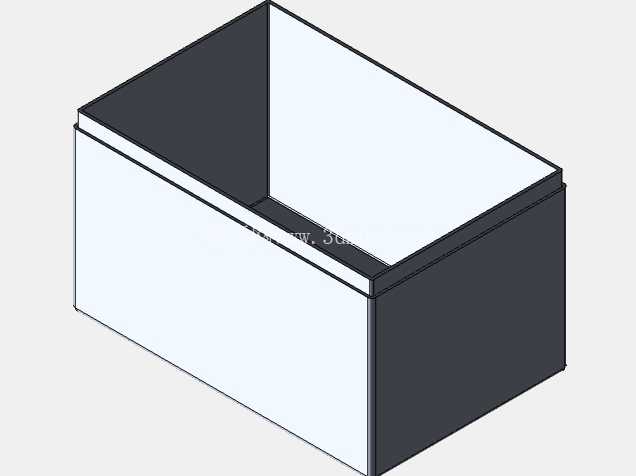

交流稳压器内置底部承托容器结构

　　这款底部承托容器是交流稳压器内部的核心结构件，主要用于稳压器整机装配时承载内部绕组、调压模块、接线端子排等核心电气元件，在民用配电、工业车间稳压供电、小型机房供电保障等场景中，作为稳压器的底部承载基体，为内部元件提供稳定的安装基准与防护边界。从结构设计来看，整体采用敞口式盒型结构，侧壁采用等厚薄板折弯成型，相邻侧壁通过折边咬合加焊接的方式实现刚性连接，顶部边缘预留一圈向内的折边，既可以提升整体壳体的抗形变能力，避免装配或运输过程中侧壁受外力出现外扩变形，也能和上部的顶盖结构形成精准的配合止口，保证上下壳体装配后的贴合度，减少缝隙带来的防尘防护漏洞。设计过程中优先考虑了元件安装的兼容性，容器内部底面预留了通用的安装孔位阵列，

　　可适配不同功率等级稳压器的元件排布需求，无需针对小功率机型重新开模制作壳体，有效降低了整机的制造成本与物料管理难度。侧壁的高度经过多轮装配验证，既能够完全容纳内部元件的安装高度，避免元件突出壳体造成装配干涉，也不会因为过高导致整机整体尺寸冗余，占用过多的安装空间。容器的外部尺寸严格匹配稳压器整机的外壳安装边界，底部预留了和整机底座连接的固定孔位，装配时可直接通过螺栓将容器固定在整机底座上，不需要额外设计转接支架，减少了装配工序。从实际使用角度出发，该容器的结构强度经过受力校核，可承载稳压器内部铁芯、绕组等重型元件的总重量，在设备长期运行过程中不会出现底部凹陷、侧壁变形等问题，同时敞口的设计也方便生产过程中的元件排布、接线作业，

　　以及后期运维时的元件检修更换，不需要完全拆解整机即可完成内部元件的排查操作。侧壁的平整表面也可用于粘贴元件标识、接线提示标签，方便运维人员快速识别内部线路走向。在结构细节处理上，所有折边位置都做了圆角过渡处理，避免钣金锐边在装配或检修过程中划伤操作人员，也防止锐边割破内部连接线缆的绝缘层，降低电气安全隐患。整体结构没有多余的冗余设计，在保证结构强度与安装兼容性的前提下，尽可能压缩了材料用量，兼顾了结构可靠性与成本控制需求，适配中小功率交流稳压器的批量生产装配要求。
