户外庭院地插式长杆固定基座结构设计

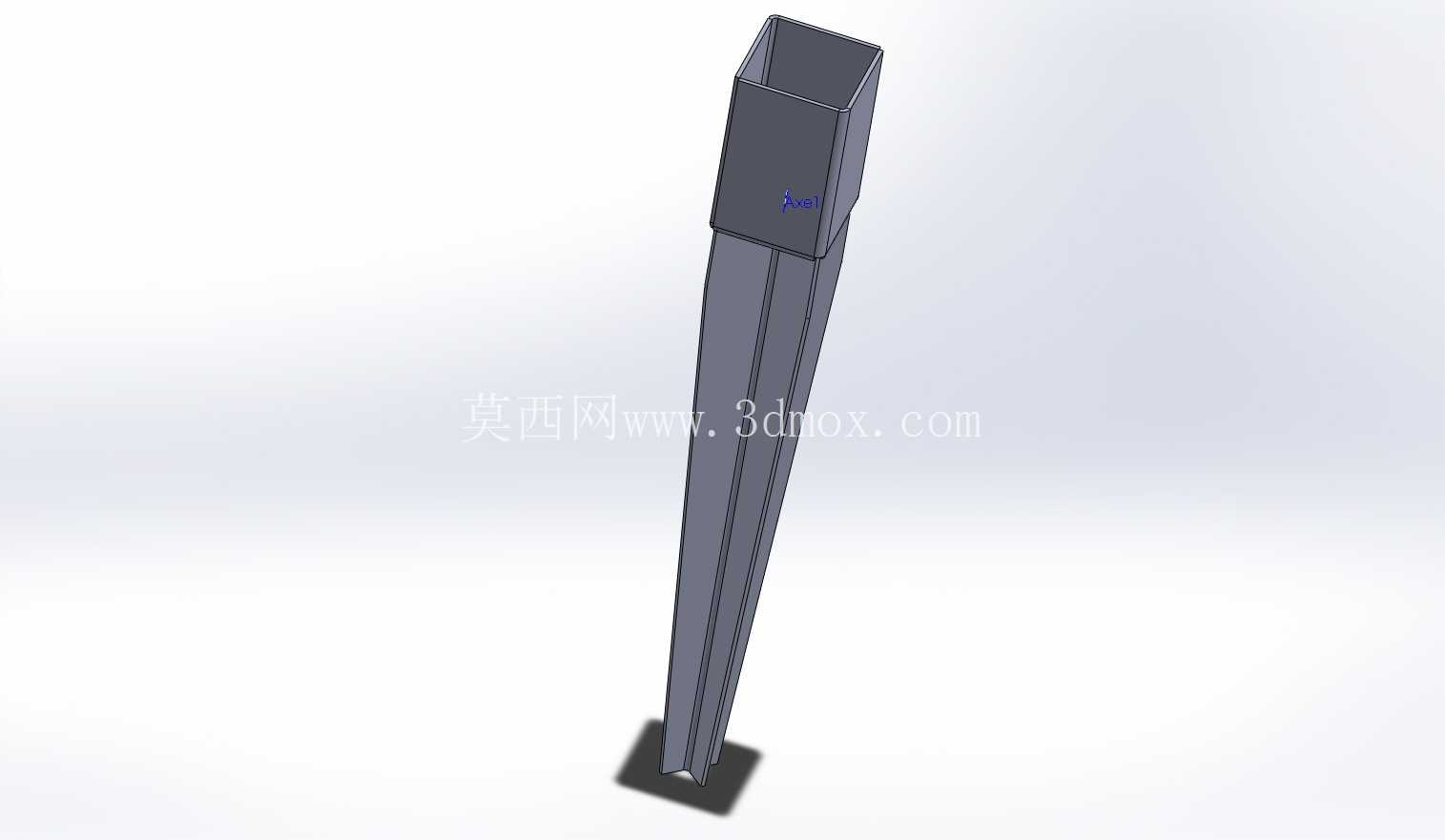

　　这类地插式杆座主要应用于户外庭院、市政绿化、园区景观场景中，用来固定各类竖向长杆构件，比如庭院灯杆、围栏立杆、标识牌支撑杆、爬藤架主杆等，替代传统的混凝土浇筑固定方式，大幅降低现场施工的复杂度与作业周期。从结构设计来看，整体采用变截面长杆形态，上部为方形套筒结构，套筒内腔尺寸与待安装的方管杆件外径做间隙配合设计，配合面预留足够的接触长度，保证杆件插入后不会出现径向晃动，套筒侧壁预留紧固件安装位，可通过自攻螺丝或者顶丝将插入套筒的杆件锁紧，避免杆件受外力后出现轴向窜动或者转动偏移。下部为逐渐收窄的尖锥状插杆结构，插杆截面沿入土方向逐步收窄，尖端做钝化处理，既可以降低插入土层时的阻力，也能避免安装过程中尖端过于锋利造成施工划伤，

　　插杆的长度设计充分考虑不同土质的锚固需求，在普通种植土环境下，插入深度可保证杆体承受常规侧向风载时不会出现倾斜倒伏，插杆的棱边做了加强筋结构设计，沿杆身纵向布置的凸起筋条既可以提升杆身的抗弯曲强度，避免打入土层时杆身出现弯折变形，同时插入土层后，筋条与周边土壤的咬合作用可以进一步提升整体的抗拔能力，防止杆体受向上的外力被拔出。安装时不需要提前开挖基坑，也不需要调配混凝土做预埋固定，只需要确定安装点位后，借助锤击工具将尖锥端垂直打入土层至套筒底部与地面齐平的位置，再将需要固定的竖向杆件插入上部套筒，锁紧侧壁的固定件即可完成安装，相比传统预埋固定方式，这种结构的安装效率可以提升数倍，同时如果后期需要调整点位，

　　只需要将杆座整体拔出即可重新安装，不会在现场遗留混凝土块等建筑垃圾，适配临时活动布置、可移动景观设施的固定需求。设计过程中针对不同的使用场景做了结构冗余考量，上部套筒的壁厚满足常规户外使用的抗腐蚀与抗冲击要求，即使长期暴露在户外日晒雨淋的环境中，也不会因为壁厚过薄出现锈蚀穿孔的问题，杆身整体的抗弯截面模量经过核算，可以承受六级风载下上部搭载的轻型杆件的侧向受力，不会出现永久性变形。在安装边界上，要求安装点位的土层下无硬质管线、石块等障碍物，避免打入过程中插杆尖端碰到硬物出现偏斜，对于硬质回填土区域，可以提前用钢钎引孔后再打入杆座，保证安装的垂直度，杆座安装完成后，套筒顶面与地面保持齐平，不会突出地面造成绊倒风险，整体结构没有多余的外露零部件，外观简洁，适配庭院景观的整体视觉要求。
