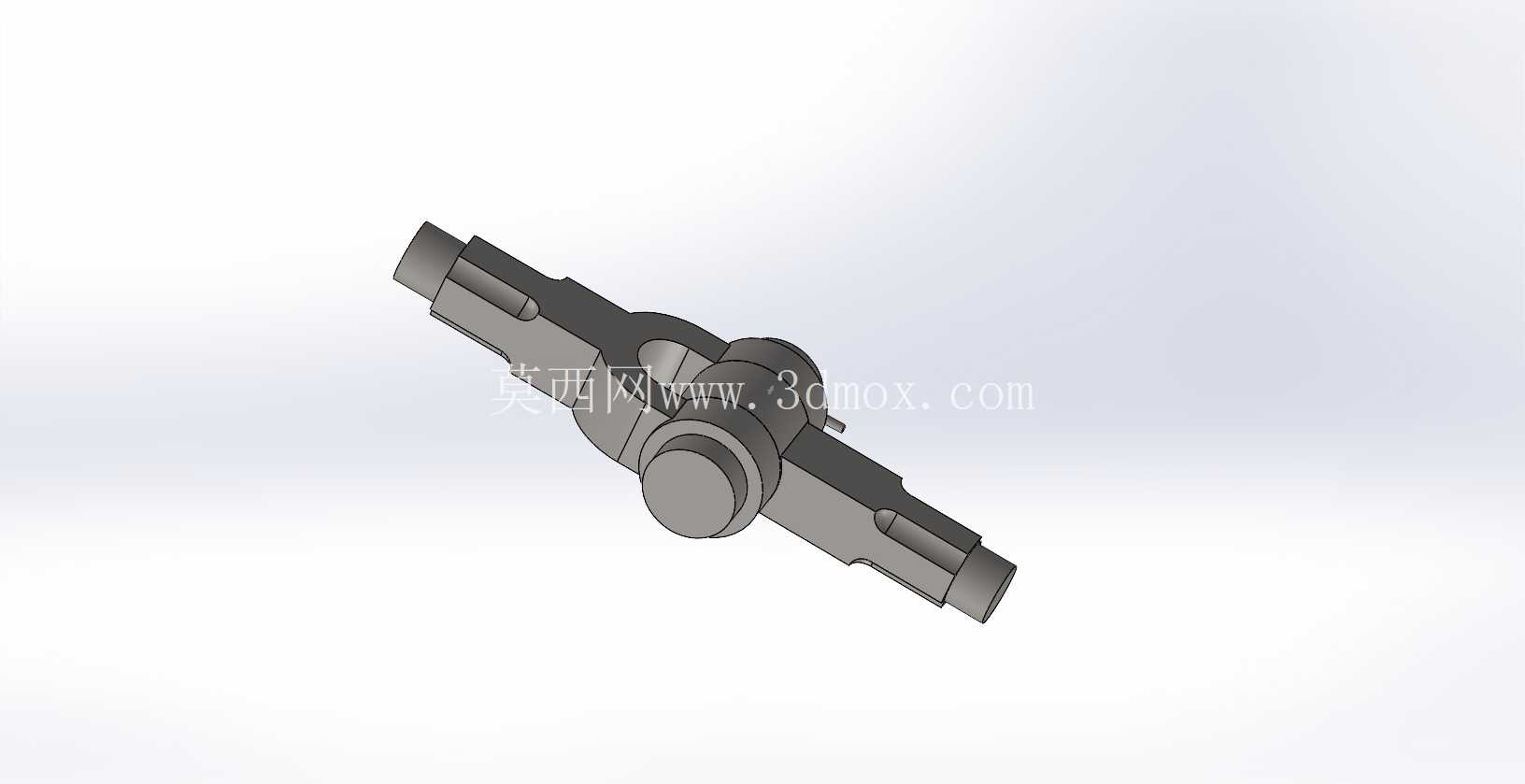

十字轴式万向传动连接关节结构

　　这类十字轴式传动关节是机械传动系统里用来补偿两轴间角度偏移的核心连接部件，常见于需要变角度传递扭矩的工况场景，比如车辆的转向传动路径、工业设备里跨角度布置的动力输出端、小型机具的动力衔接部位，能在两轴存在安装夹角、运行中出现角度位移时持续稳定传递旋转扭矩，避免刚性连接带来的轴系憋劲、轴承过载、键槽剪切失效等问题。从结构设计来看，该关节采用对称式十字轴布局，两个轴套分别对应输入与输出端的连接轴，十字轴的四个轴颈与轴套的配合面预留了合理的轴承安装位，实际生产中通常会在该位置装配滚针轴承来降低转动摩擦阻力，减少长期运行的磨损量。轴套的端部设计有贯通的销孔或者键槽位，用来和对接轴实现周向固定，防止扭矩传递过程中出现相对打滑，

　　轴套的内腔直径与对接轴的直径采用基孔制过渡配合，既保证装配时的定位精度，也方便后期维护时的拆装更换。设计过程中需要重点校核十字轴轴颈的抗弯强度与接触疲劳强度，因为扭矩传递时轴颈位置会承受周期性的交变载荷，尤其是在大夹角传动工况下，单个轴颈的载荷峰值会明显升高，轴颈根部的圆角过渡需要做应力释放处理，避免应力集中导致的疲劳断裂。安装边界方面，该关节的整体轴向长度需要匹配两端轴系的预留安装间距，两个轴套的外圆直径不能超过周边部件的运动包络范围，避免转动过程中与周边的机架、护罩等部件发生运动干涉；传动夹角的允许范围需要控制在设计阈值内，过大的夹角会导致滚针轴承的偏磨加剧，大幅缩短部件的使用寿命，同时还会引起传动过程中的转速波动，

　　影响后端负载的运行稳定性。这类传动关节的结构没有冗余设计，所有尺寸都围绕扭矩传递的可靠性、转动的灵活性做优化，轴套外壁的加强筋结构是为了在不增加过多壁厚的前提下提升轴套的抗扭刚度，避免大扭矩传递时轴套出现胀形变形。在实际选型适配时，需要根据传递的额定扭矩、最高工作转速、两轴的最大工作夹角来匹配对应规格的关节，不能仅凭安装尺寸直接替换，否则容易出现过载失效的问题。建模过程中对配合面的公差带做了合理预留，十字轴与轴套的同轴度、垂直度形位公差都按照传动部件的常规精度等级设定，能直接用于后续的工程图导出、装配干涉校验以及运动仿真分析，帮助设计人员快速完成传动系统的布局验证。
