重型旋转万向吊环起重连接件结构

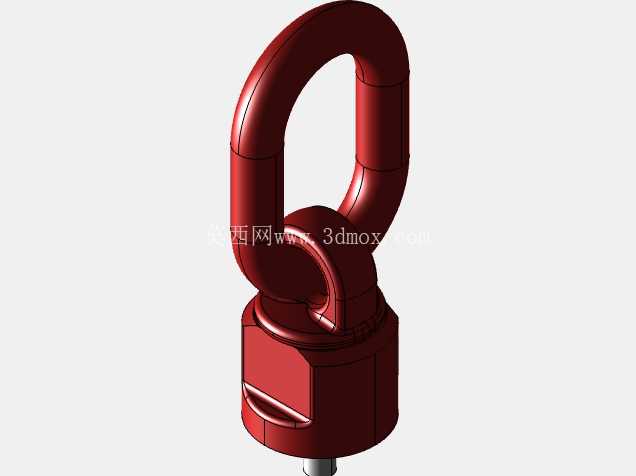

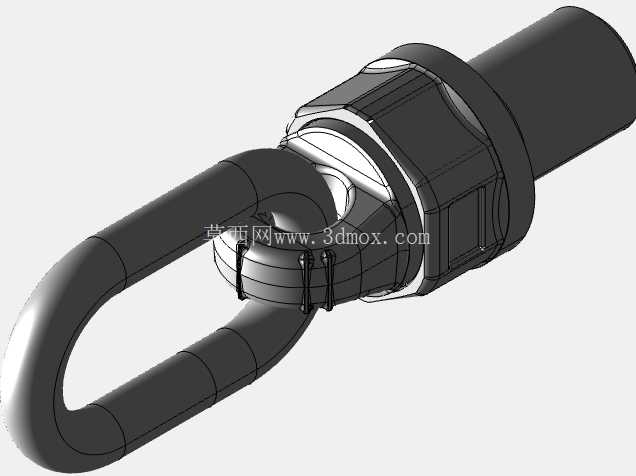

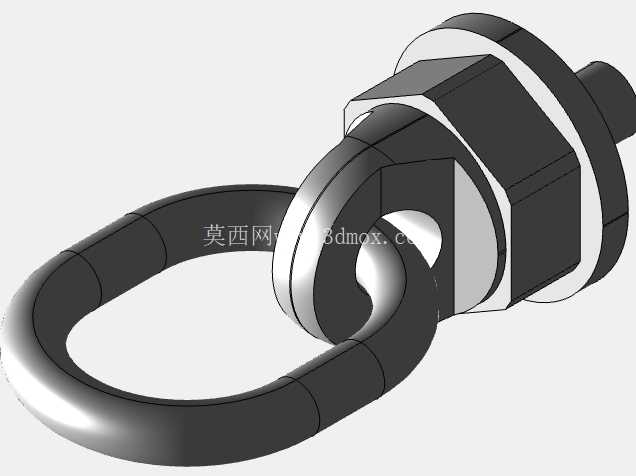

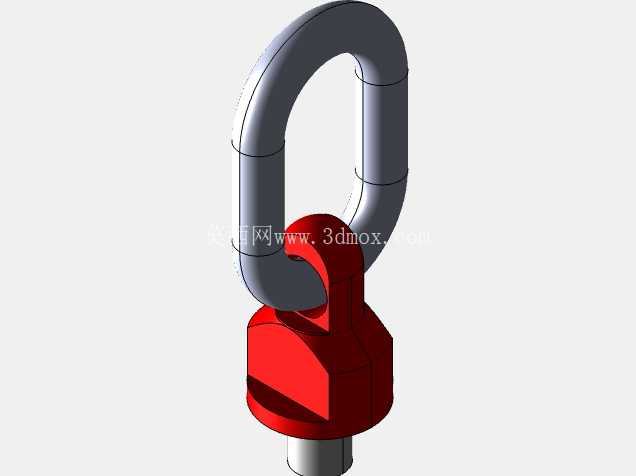

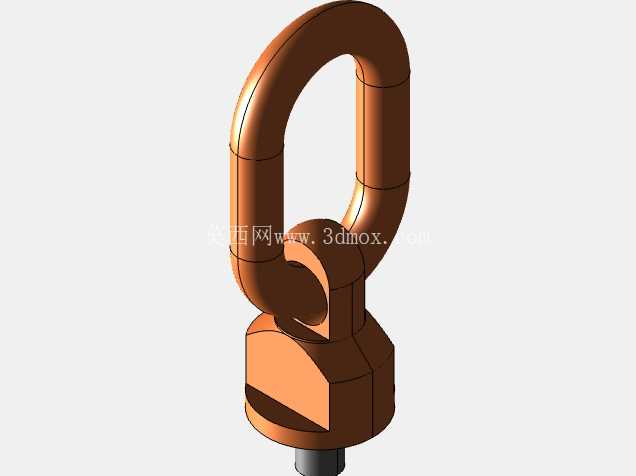

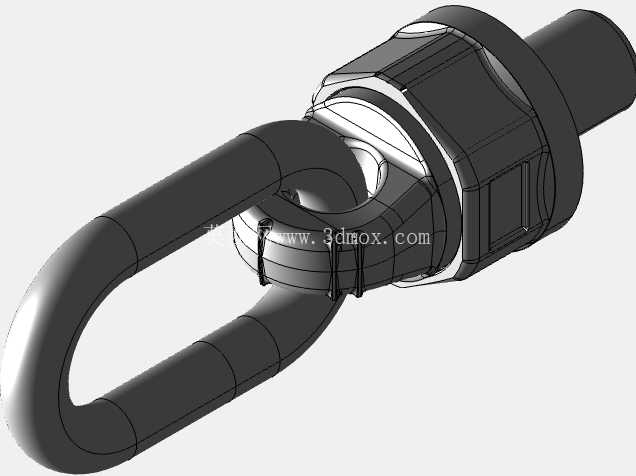

　　这款万向旋转吊环是工业吊装场景里的核心受力连接件，日常在重型模具吊装、大型机床移位、重型钢结构件转运、港口重型货箱起吊作业中都能见到它的身影，区别于传统固定式吊耳，它的旋转结构能适配多方向起吊角度，避免吊装过程中索具拧扭产生的附加应力，大幅降低吊装作业的安全风险。从结构设计逻辑来看，上部的封闭环形吊耳采用大圆角过渡设计，没有尖锐应力集中棱边，能适配不同直径的卸扣、吊装带、钢丝绳索具，环体内壁做了圆弧打磨处理，长期与索具摩擦也不会割伤索具纤维或钢丝，延长索具使用寿命。中间的旋转衔接结构采用球面配合副设计，可实现360度水平旋转以及一定角度的竖向摆动，即便起吊时重物重心偏移、起吊角度不垂直，吊环也能自动调整受力方向，

　　始终让吊点处于轴向受力状态，避免侧向受力带来的结构断裂风险。下部的螺纹连接基座采用外六角结构设计，方便使用标准扳手进行拧紧安装，基座底部预留了一字槽，也可配合一字工具进行辅助紧固，安装时可直接拧入被吊物预设的螺纹孔内，不需要额外焊接固定，不会破坏被吊物的母材结构，拆装重复使用的便利性远高于焊接式吊耳。设计过程中对各部分的受力路径做了连续化处理，从吊环受力到旋转衔接段再到螺纹基座，力的传递没有出现截面突变，所有转角位置都做了圆角卸荷处理，避免长期交变载荷下出现疲劳裂纹。安装边界上，基座螺纹段的长度经过匹配计算，拧入被吊物后能保证足够的螺纹啮合长度，不会出现螺纹脱扣风险，安装时需要保证被吊物的安装螺纹孔与安装面垂直，

　　基座六角端面要与被吊物安装面完全贴合，不能出现偏斜悬空的情况，否则会大幅降低额定承重能力。日常使用中，这类吊环常作为设备本体的永久预留吊点，比如大型注塑机模板、重型冲压机床身、大型风电零部件上都会预装这类吊点，方便后续设备安装、检修、转运时的吊装作业，相比焊接吊点，它不会因为焊接热应力导致母材强度下降，也不会在设备外观留下焊疤，对于外观要求高的精密重型设备来说适用性更强。
