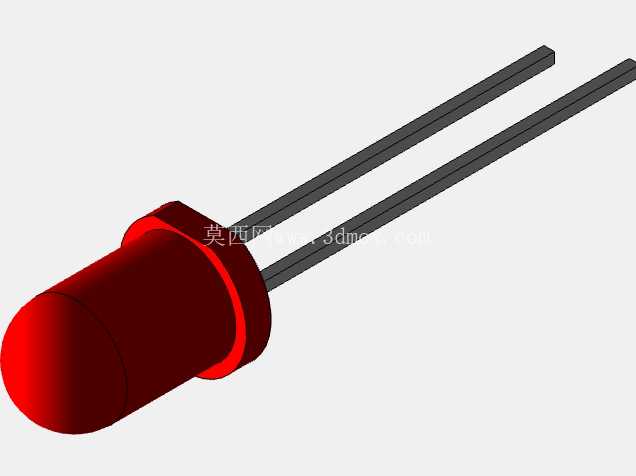

直插式红色发光二极管电子元件结构

　　日常做电路板三维布局时，这类直插红色发光二极管是最常接触的基础指示元件，不管是工控设备面板的状态提示、消费电子的电源指示、实验电路板的信号反馈，几乎都能看到它的身影。建模时最先要确认的是封装边界，常规5mm直径的红发红灯珠，头部环氧封装的半球形出光面直径要严格卡5mm公差，根部的限位凸台直径略大于灯头，是插装时贴合PCB板面的定位结构，凸台下方的两根引脚间距要严格匹配2.54mm标准网格，这是适配通用面包板、万能板以及量产PCB波峰焊工艺的核心尺寸，引脚长度常规留15-20mm，既满足手工焊接时的折弯余量，也不会因为过长导致剪脚工序额外增加工作量。从功能设计逻辑上看，红色发光二极管的导通压降在1.8-2.2V区间，

　　工作电流通常控制在2-20mA，建模时虽然不需要还原内部半导体晶片的掺杂结构，但要把头部环氧封装的透光弧度做准确，半球形的出光面是为了让内部晶片发出的光线形成合适的发散角，常规这类灯珠的视角在20-30度，足够满足近距离状态指示的需求，不会因为光线过于分散导致指示辨识度下降。实际做设备结构布局时，要注意灯珠伸出面板的高度，通常会让灯头半球面高出面板1-2mm，既保证光线能透出面板的开孔，也不会因为突出过多容易被外力磕碰损坏，引脚在PCB背面的折弯角度要控制在30-45度，避免折弯时应力集中导致引脚从封装根部断裂。很多新手建模时容易忽略引脚的扁形结构，实际上这类直插灯珠的引脚靠近根部的位置是压扁的截面，不是完整的圆柱，

　　这个结构是生产时封装定位的基准，建模时还原这个细节，能让整个元件的装配仿真更贴近真实生产状态，在做PCB装配干涉检查时，不会因为引脚模型的尺寸偏差误判安装间隙。另外环氧封装的红色半透明质感要在建模时区分结构层次，外层是光滑的透明环氧曲面，内部包裹的是支架与晶片的腔体，虽然外观上看不到内部结构，但做剖面装配演示时，准确的腔体结构能体现建模的严谨性，这类基础元件的模型精度，直接影响整个电子设备三维装配的整体准确度，尤其是在做面板开孔对位、焊盘位置匹配时，分毫的尺寸偏差都会导致实际生产时元件无法顺利插装。
