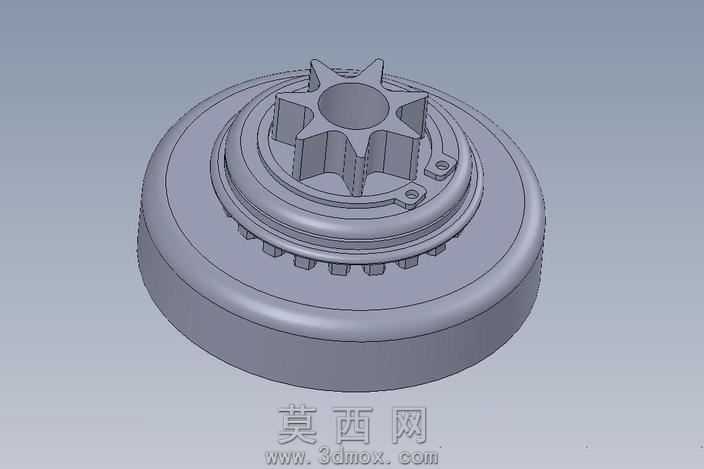

链锯用电锯离合器组装结构三维设计

本作品为链锯配套的电锯离合器组装结构三维建模成果，建模过程依托参数化三维设计环境完成，全程遵循机械设计的装配约束逻辑，保证各部件的配合精度与实际生产加工的公差要求相匹配。建模初期先梳理电锯离合器的工作原理：该部件作为链锯动力传输的核心离合组件，需要在动力输入转速达到阈值时自动结合，将动力传递至锯链驱动轮，转速下降时自动脱开，避免怠速状态下锯链误动作带来的安全风险。基于该功能逻辑，建模时优先拆分核心功能部件：首先是上部的星形驱动轮，该部件为带内花键的星轮结构，建模时通过拉伸凸台构建轮体基础轮廓，再通过阵列特征完成八个驱动齿的均匀排布，齿面做了圆角过渡处理，避免应力集中，内花键的齿形参数完全匹配链锯动力输出轴的配合尺寸，保证周向传动的稳定性。其次是下部的离合座与离心甩块结构，环形离合座作为整个离合器的承载基座，建模时通过旋转凸台构建盘状基础轮廓，再通过环形阵列加工出内侧的卡槽结构，用于安装离心甩块与复位弹簧，卡槽的定位尺寸经过反复校核，保证甩块在离心力作用下的滑动行程符合设计要求；离心甩块的摩擦面做了弧度处理，完全贴合离合鼓的内壁曲面，建模时通过曲面切除命令完成摩擦面的精加工，保证结合时的接触面积最大化，减少动力传输过程中的打滑损耗。装配过程中严格按照实际装配顺序添加配合约束：星形驱动轮与离合座通过同轴心配合保证旋转轴线重合，离心甩块与卡槽之间添加滑动配合，复位弹簧添加虚拟的弹力约束模拟实际工作状态，整个装配体完成干涉检查，所有部件在离合动作的全行程内无硬干涉，运动仿真过程中可清晰看到转速提升时甩块外张结合、转速下降时弹簧带动甩块复位脱开的完整动作。渲染阶段采用金属材质赋予所有部件，星形轮与离合座采用哑光铸钢材质，摩擦面做了细微的粗糙纹理处理模拟实际摩擦损耗后的表面状态，复位弹簧采用弹簧钢材质添加金属光泽，背景采用浅灰色渐变背景突出部件结构，通过环境光遮蔽效果强化各部件的装配层次，让整个离合器的结构层级清晰可辨。设计过程中充分考虑了链锯的实际工况：离合器整体结构紧凑，适配小型手持链锯的安装空间，所有受力部位都做了加厚处理，应对伐木作业时的冲击载荷，部件之间的拆卸路径清晰，方便后续的维护与易损件更换，整体建模精度达到生产级要求，可直接用于后续的工程图导出与加工工艺编制。
