直径30毫米轴用弹性开口挡圈结构

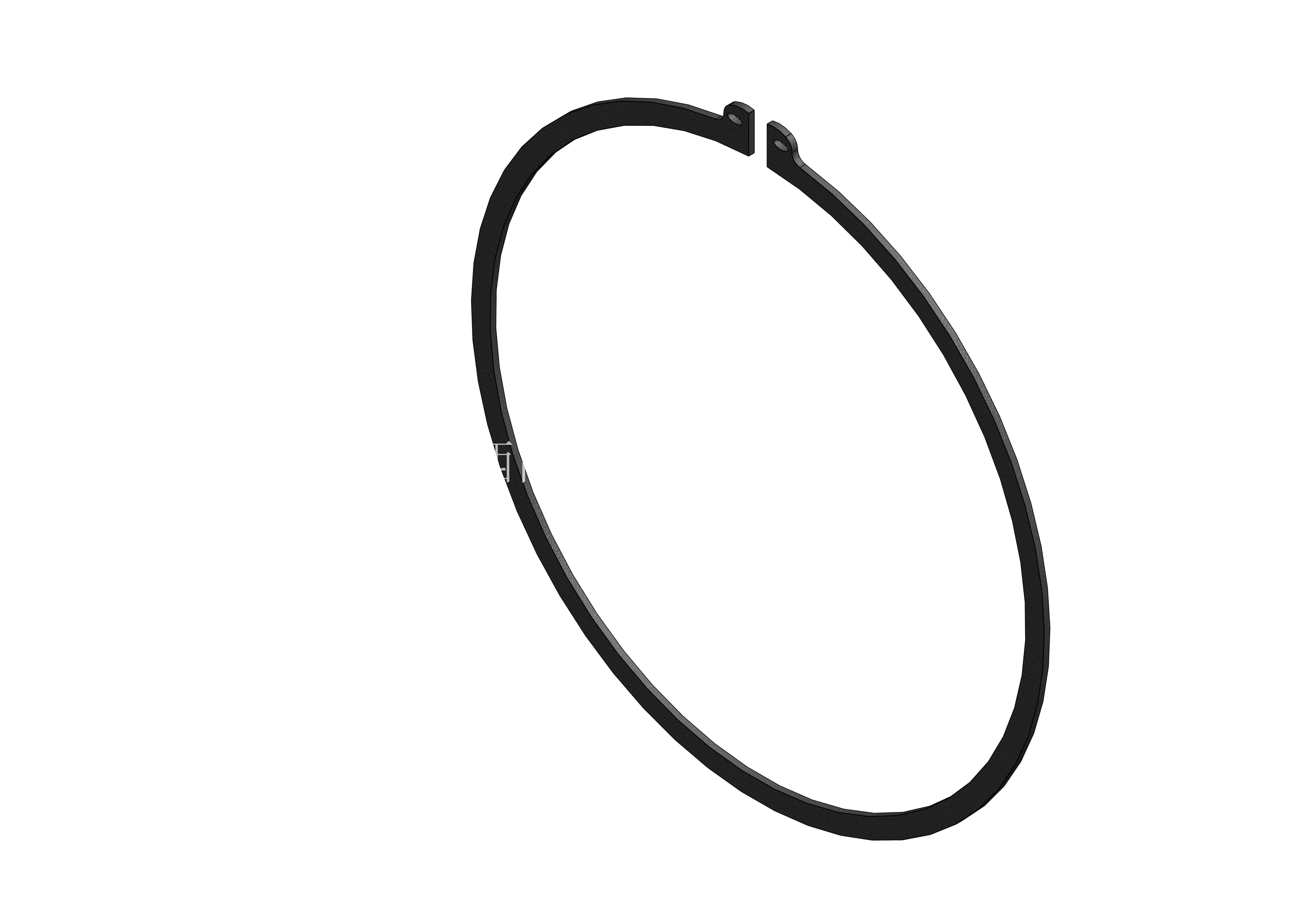

　　在常规传动结构的装配环节里，这类轴用弹性挡圈是出镜率极高的限位零件，很多刚入行的结构设计人员容易忽略这类小零件的安装边界，导致后期装配出现轴上零件窜动、挡圈脱出的问题。这款挡圈适配直径30毫米的驱动轴或是从动轴，属于开口式弹性卡环结构，日常应用覆盖减速机输出轴定位、输送机辊筒轴向限位、农机传动部件固定、泵类叶轮轴端限位等多个场景，但凡需要对轴上零件做轴向限位、且限位部位承受轴向载荷不大的位置，都能见到这类零件的身影。从设计思路来看，这类挡圈依靠自身的弹性变形实现安装与卡紧，开口处的两个小凸耳是专门为卡簧钳设计的受力点位，安装时用卡簧钳夹持两个凸耳位置，施力让挡圈直径收缩，就能顺利卡入轴上预先加工好的环形卡槽内，

　　撤去外力后挡圈依靠自身弹性回弹，外圈贴合卡槽侧壁，以此阻挡轴上的套筒、轴承、齿轮等零件发生轴向窜动。做三维建模的时候，首先要明确轴径对应的卡槽尺寸参数，挡圈的自由状态内径要略小于轴上卡槽的底径，这样安装后才能保证足够的卡紧力，不会在轴转动过程中出现松脱；挡圈的截面厚度要和卡槽的宽度匹配，间隙过大会导致挡圈在卡槽内晃动，长期受轴向冲击容易出现断裂，间隙过小则会导致安装困难，甚至装配时刮伤卡槽表面。从外形尺寸来看，这款挡圈的环形截面为等厚度设计，开口处的间隙要控制在合理范围，间隙过大容易导致挡圈安装后卡紧力不足，间隙过小则会让安装时的收缩变形量不足，无法顺利卡入卡槽。实际选型应用的时候，还要注意挡圈的安装边界：挡圈装入卡槽后，

　　露出卡槽的部分高度要足够顶住被限位零件的端面，同时不能和周边的转动零件发生干涉，很多新手设计时只计算挡圈本身尺寸，忽略了被限位零件的倒角尺寸，导致零件倒角压在挡圈斜面上，实际限位失效。另外这类挡圈不适合承受大的轴向冲击载荷，如果工况下轴向力较大，就需要搭配轴肩、锁紧螺母等其他限位结构组合使用，不能单独依靠弹性挡圈承载。建模过程中还要注意开口处凸耳的细节处理，凸耳上的安装孔位置要和标准卡簧钳的钳头尺寸匹配，不然现场装配时会出现卡簧钳无法对位，安装时挡圈弹出伤人的问题。挡圈的边缘要做合理的倒角处理，避免安装时锐边刮伤操作人员，同时也能减少挡圈和被限位零件端面的摩擦磨损。在做装配仿真的时候，要模拟挡圈收缩变形的过程，确认挡圈在最大收缩量时不会出现应力超过材料屈服强度的情况，避免安装过程中挡圈发生塑性变形，失去回弹卡紧的能力。
