方形法兰式滚珠丝杠支撑座结构设计

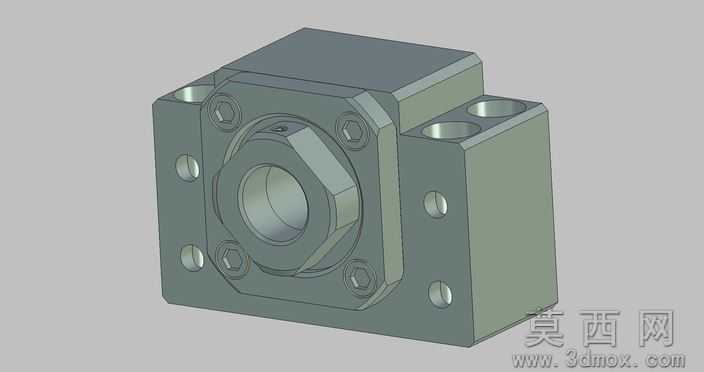

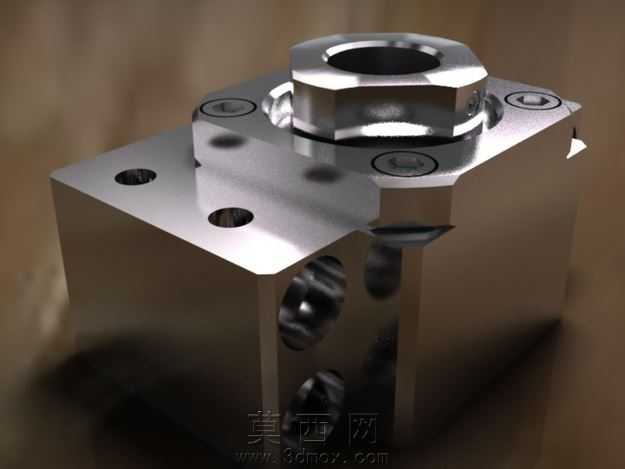

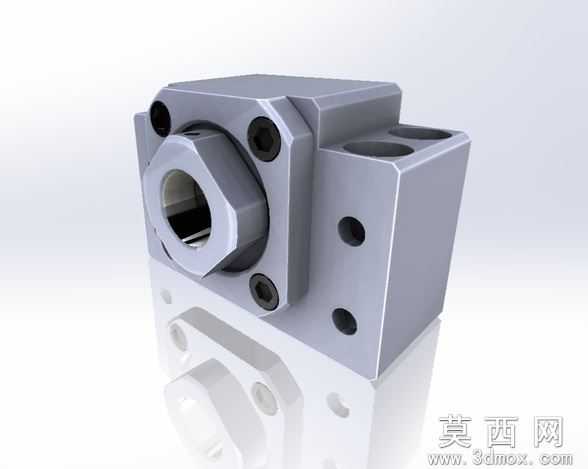

本作品为方形法兰式滚珠丝杠支撑座三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循机械设计通用规范与传动部件装配逻辑，从结构合理性、加工可行性、装配便捷性三个核心维度展开设计。建模初始阶段先完成基准坐标系搭建，以支撑座中心轴孔为全局设计基准，依次定位法兰安装面、侧部安装孔位、轴承容纳腔、锁紧结构定位面的空间位置，确保各特征之间的形位公差符合传动部件的精度要求。主体块体建模采用拉伸凸台指令生成基础方体结构，针对法兰安装面做切边倒角处理，既去除加工锐边避免装配划伤，也优化了安装时的导向性；中心轴孔采用阶梯孔结构设计，不同孔径段分别适配轴承外圈定位、丝杠轴穿过、锁紧螺母容纳的功能需求，各孔径段的同轴度约束在建模时通过同轴心配合严格限定，避免后续装配出现传动卡滞问题。法兰端面的沉头安装孔采用圆周阵列方式生成，四个沉孔均匀分布在法兰端面的安装圆周上，沉孔深度与直径适配常用内六角螺栓的安装尺寸，侧部的两个通孔为辅助安装定位孔，孔位公差按照H7级精度预留建模余量，满足实际加工后的装配定位需求。轴承容纳腔内部设计有轴承定位台阶，台阶端面与中心轴孔保持垂直，确保轴承安装后端面贴合无间隙，锁紧螺母的配合位采用外六角切边结构，建模时还原了锁紧螺母的六方轮廓与端面压紧面，可直观展示螺母锁紧轴承内圈的装配状态。外观渲染阶段为模型赋予哑光金属材质，主体采用铸铁质感的深灰材质表现基座的厚重稳定特性，锁紧螺母与内六角螺栓采用亮面钢材材质，通过材质差异清晰区分不同功能的零件结构；渲染时添加柔和的环境光与定向补光，突出安装孔位、轴孔、锁紧结构的轮廓细节，避免阴影遮挡关键结构特征。整体结构设计兼顾了丝杠支撑的刚性需求与装配维护的便捷性，所有安装孔位、配合尺寸均参考通用传动配件的行业标准设定，模型特征完整无缺失，可直接用于装配验证、工程图导出、3D打印样件制作等场景，能够帮助设计人员快速完成丝杠传动模组的整体布局设计，减少重复建模的工作量。
