双色合页式门铰链三维结构设计

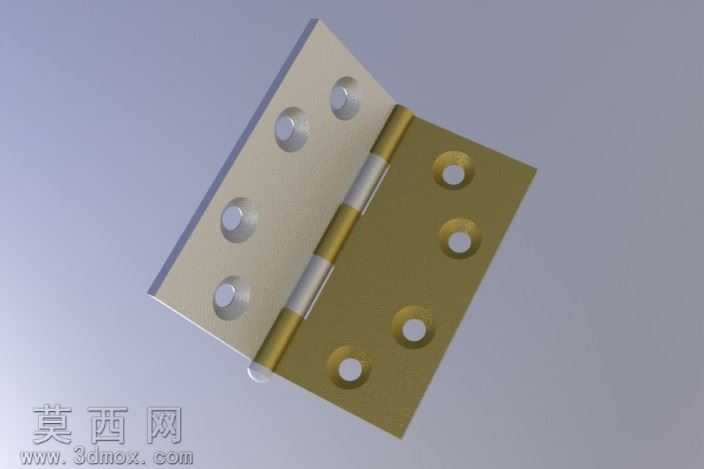

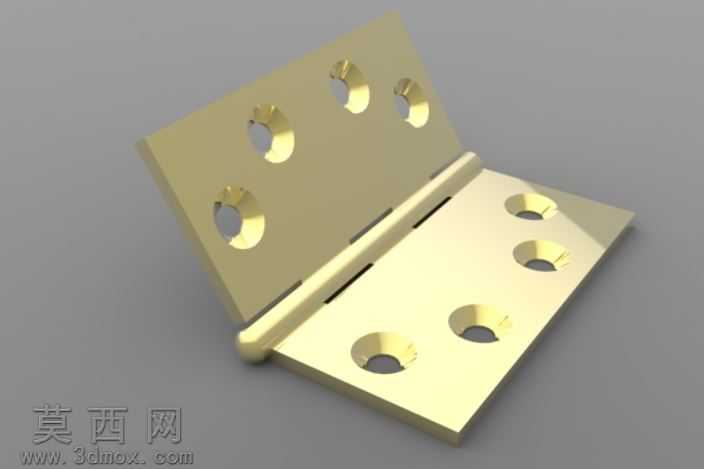

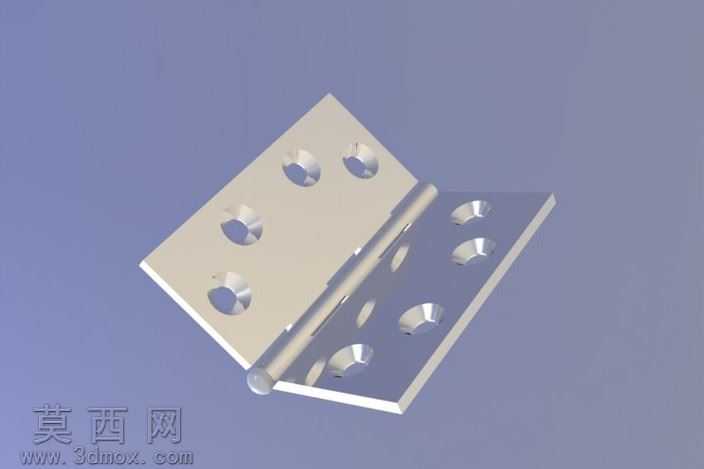

本作品为门用合页铰链的三维建模设计，采用SolidWorks完成全参数化建模流程，建模过程遵循机械设计通用规范，完整还原了合页铰链的实际装配结构与功能特性。建模初期先梳理合页的核心功能逻辑：作为门扇与门框的铰接连接件，需实现绕固定轴的顺畅转动，同时承担门扇的承重载荷，因此建模时优先确定铰接销轴的中心轴线作为全局设计基准，所有特征均围绕该基准展开搭建。两个页片分别采用差异化的材质视觉表现，一侧为拉丝不锈钢质感，另一侧为黄铜金属质感，在渲染阶段通过调整材质的粗糙度、金属度、反射率参数，还原真实金属的表面质感：不锈钢页片设置较低的粗糙度值，呈现冷调哑光金属的细腻反光效果，黄铜页片微调暖调金属基底色，搭配轻微的做旧质感参数，模拟常用铜质五金的使用视觉效果。结构设计上，两个页片分别排布对应数量的安装沉孔，沉孔尺寸适配常用的自攻螺丝安装需求，孔位沿页片长度方向均匀排布，保证安装后受力均匀，避免门扇安装后出现倾斜、松动的问题；铰接部位采用卷边销轴结构，两个页片的卷边筒交错排布，中间穿入通长销轴实现铰接，建模时严格控制卷边筒的同轴度公差，预留合理的转动配合间隙，保证铰链转动时无卡滞、无异响。渲染阶段采用柔和的工作室漫反射光源，在模型侧上方设置主光源提供主要照明，底部搭配弱补光消除模型底部的死黑阴影，背景选用浅灰纯色背景突出模型主体，通过调整相机焦距与视角，采用斜45度俯视角度完整展示铰链的整体形态、孔位排布与铰接结构，让观看者可以清晰了解产品的外观与结构特征。设计过程中充分考虑五金配件的实际生产工艺，页片的边缘均设置合理的圆角过渡，避免锐边造成安装划伤，同时符合冲压生产的工艺要求，卷边部位的壁厚均匀一致，适配常规的五金冲压、卷圆加工工艺，无需额外特殊加工工序即可实现量产，整体模型结构完整，参数可编辑，可直接用于门窗五金的产品设计展示、装配模拟以及生产加工参考。
