板材90度转向输送机构三维设计

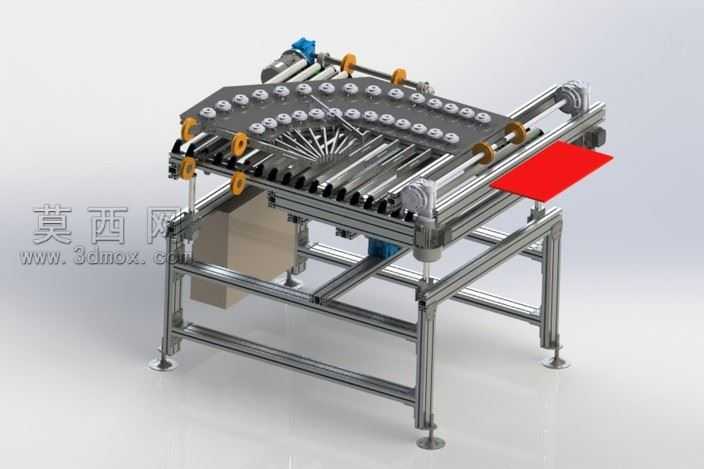

本模型为生产线用板材90度转向输送机构，采用三维参数化建模完成整体装配设计，建模过程中严格遵循机械设计装配规范，对所有零部件进行了完整的几何约束与干涉检查，确保各运动部件无碰撞、装配关系合理。模型整体采用工业铝型材搭建主体机架，机架底部配置可调式脚杯，可实现安装水平度的微调，适配不同工况的地面安装需求。输送部分分为两段正交布置的辊筒输送单元，其中转向核心区域采用多组差速排布的斜向滚轮组件，配合顶升导向结构实现板材的平稳90度换向，无需额外配置复杂的机械手抓取结构，即可完成板材在两条垂直输送线之间的流转，有效降低生产线的布局空间占用。渲染阶段采用工业级写实材质配置，铝型材机架赋予磨砂银白金属材质，输送辊筒赋予抛光不锈钢材质，传动轴承、紧固件赋予发黑碳钢材质，输送的板材示例赋予亮面红色亚克力材质，机架底部的脚杯赋予镀铬金属加防滑橡胶材质，通过光影渲染还原设备真实的工业质感，清晰呈现各部件的结构层次与装配关系。设计过程中重点考虑了输送过程的稳定性，转向区域的滚轮排布经过运动仿真验证，可保证板材在换向过程中无偏移、无卡滞，传动部分采用同步带轮配合减速电机驱动，传动平稳噪音低，整体结构模块化程度高，各组件均可单独拆卸维护，适配包装、板材加工、电子组装等多种自动化生产线的转向输送需求，模型完整还原了设备的所有结构细节，可直接用于方案展示、结构参考与教学演示使用。
