基础款外转子无刷电机结构设计方案

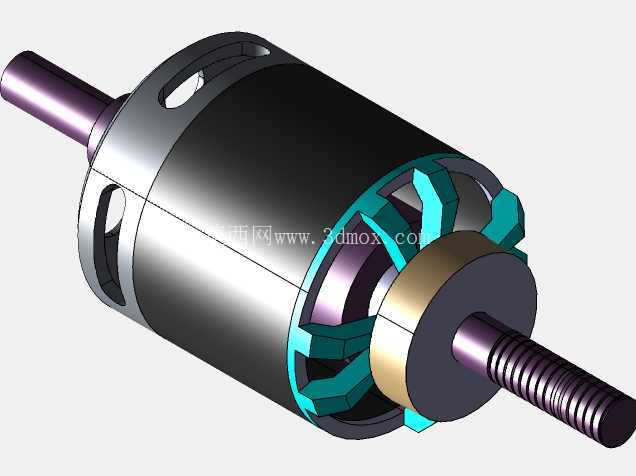

　　这款无刷电机的结构设计，优先适配小型动力输出场景的安装需求，常见于桌面级自动化执行机构、小型航模动力单元、低功率输送线驱动端这类对安装空间有严格限制的场合，核心作用是将电能转化为旋转机械能，依靠无刷结构规避碳刷磨损带来的维护成本，同时降低运行过程中的电磁干扰与摩擦损耗。从结构设计逻辑来看，整体采用外转子布局，定子绕组固定在中心支撑结构上，转子磁钢嵌套在外壳内侧，输出轴直接与转子外壳刚性连接，这种布局能在相同外径尺寸下获得更大的扭矩输出，适配低转速高扭矩的直接驱动场景，省去额外减速机构带来的传动间隙与效率损耗。设计过程中刻意采用规则几何特征搭建各部件，定子铁芯的齿槽结构做了等距均分处理，绕组安装槽的尺寸预留了常规漆包线的缠绕空间，

　　端部绝缘结构的卡位与铁芯槽口做了间隙配合，装配时无需额外定制工装即可完成绕组嵌放。转子部分的磁钢采用嵌入式安装结构，磁钢槽与磁钢外形保持小过盈配合，避免高速旋转时磁钢受离心力脱落，转子外壳两端的轴承位做了同轴度公差约束，保证输出轴旋转时的径向跳动控制在常规动力设备允许的范围内。安装边界方面，电机主体为圆柱形结构，两端输出轴分别做了光轴与螺纹段设计，光轴段可适配联轴器连接负载，螺纹段可直接安装螺旋桨类旋转负载，外壳侧面预留的镂空结构既可以作为装配时的卡位，也能在运行时形成空气对流带走绕组产生的热量，无需额外加装散热风扇即可满足持续运行的散热需求。各部件的配合面均做了简化处理，没有多余的装饰性特征，所有结构特征都服务于装配与功能需求，建模时各零件的装配约束完全按照实际装配逻辑设置，定子与转子之间保留均匀的气隙间隙，避免旋转过程中出现扫膛问题，端盖与主体外壳的连接位预留了紧固件安装空间，可根据实际使用场景选择粘接或者螺丝紧固的装配方式。
