Learjet31A航空发动机涡轮叶轮结构

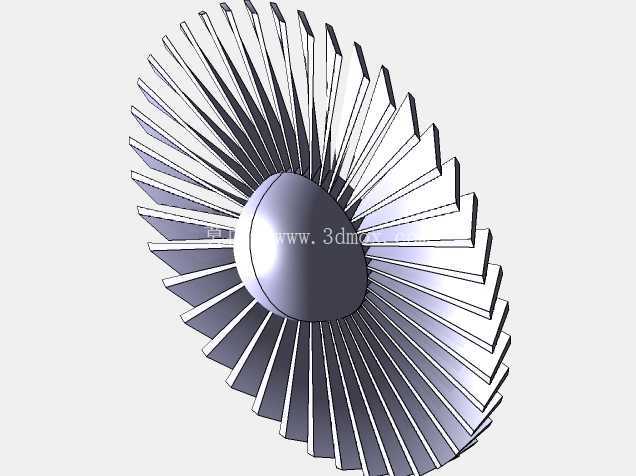

　　该模型还原的是小型喷气式公务机动力段核心的涡轮叶轮构件，这类叶轮是涡喷、涡扇发动机压气机段与涡轮段的核心做功部件，在Learjet31A这类轻型公务机的动力系统中，承担着压缩进气、将燃气内能转化为旋转机械能的核心作用，直接决定发动机的推力输出效率与运行稳定性。从结构设计来看，该叶轮采用整体式轮盘加径向扭曲叶片的布局，叶片沿轮盘周向均匀排布，叶型从轮毂到叶顶存在连续的扭角变化，这种设计是为了匹配气流在叶轮通道内的流动轨迹，减少气流在叶表的分离损失，提升整级的做功效率；轮毂部分采用椭球型导流端盖结构，能够引导进气顺畅进入叶片通道，降低入口处的气流紊流与流动阻力。在实际工程应用中，这类叶轮的工作环境极为严苛，

　　需要承受每分钟数万转的离心载荷，同时接触近千摄氏度的高温燃气，因此在建模阶段就需要严格控制叶片的厚度分布，从叶根到叶顶的厚度渐变既要满足离心力下的强度要求，避免叶根处出现应力集中，也要兼顾气动外形的精度，保证叶型与设计型面的偏差控制在气动允许的范围内。从安装边界来看，叶轮中心设置有与传动轴配合的安装定位结构，轮盘背面的连接端面需要与涡轮轴的法兰端面精准贴合，保证装配后整体的动平衡精度，避免高速运转时出现振动超限的问题；叶片的外轮廓尺寸需要与发动机机匣的内壁保持均匀的径向间隙，间隙过大会导致气流泄漏降低效率，间隙过小则可能在热态运转时出现叶尖碰磨，损坏机匣与叶片结构。建模过程中，每一片叶片的型面都通过空间曲面放样生成，

　　保证相邻叶片间的流道截面均匀变化，符合气体动力学的流通要求；轮盘与叶片的连接位置做了平滑的圆角过渡，避免直角结构带来的应力集中问题，这也是实际零部件加工时必须遵循的结构设计准则，能够大幅提升构件的疲劳寿命，满足航空部件长时可靠运行的要求。这类叶轮结构除了应用在小型公务机的喷气发动机上，也可经过参数调整后适配小型燃气轮机、航空辅助动力单元、涡轮起动机等同类旋转叶轮机械，建模时保留的结构细节能够为后续的有限元强度校核、气动流场仿真、数控加工编程提供精准的几何基础，帮助设计人员快速完成方案迭代与性能验证。
