战术导弹外观结构三维数模设计

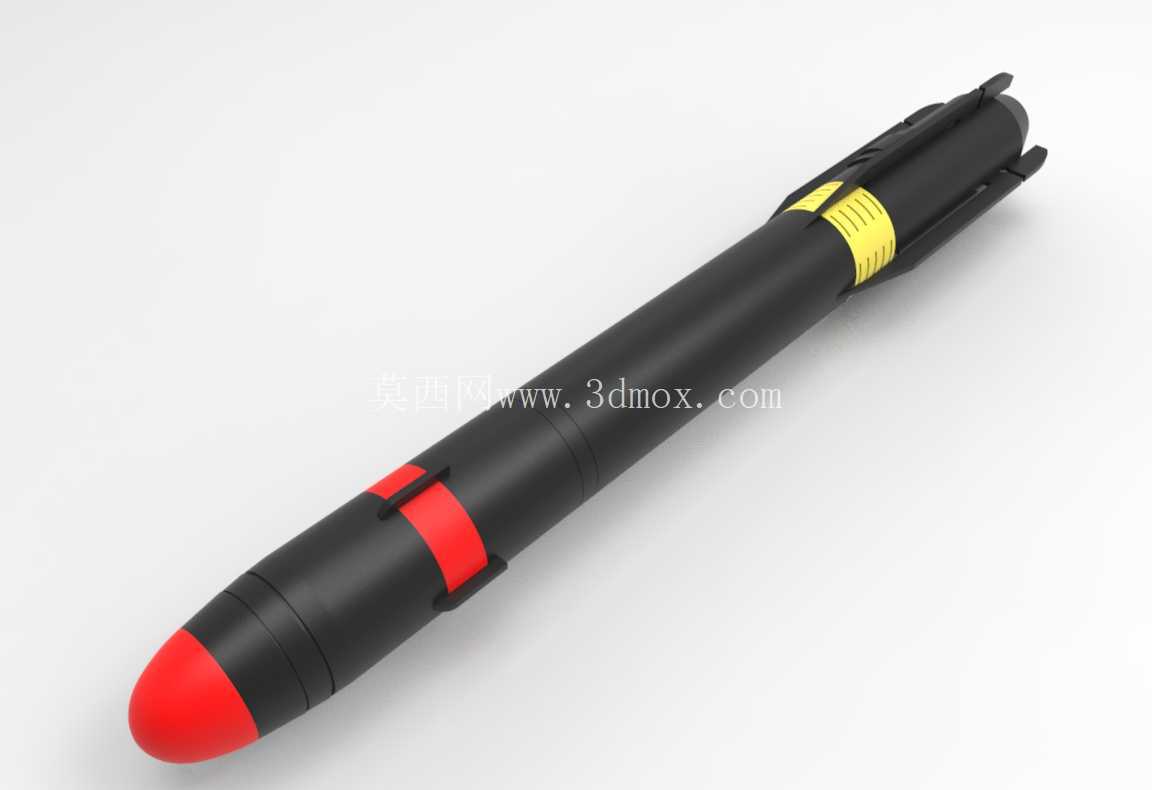

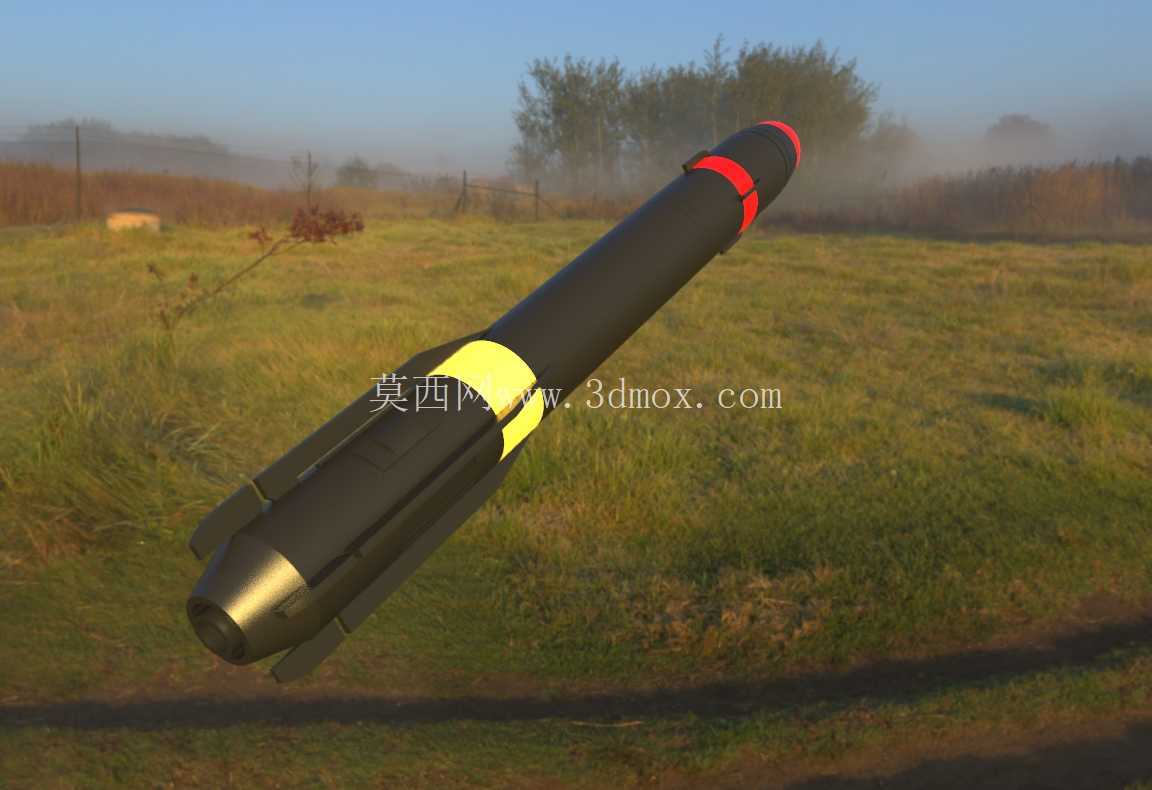

　　该弹体结构设计围绕战术打击场景的实际使用需求展开，在气动布局上优先考虑亚音速飞行阶段的稳定性，弹体主体采用圆柱回转体构型，能够在飞行过程中有效降低空气摩擦阻力，头部设置的卵形整流罩可优化来流分布，减少跨音速阶段的激波阻力影响，同时为前端导引部件预留充足的安装空间。弹体中部的环形黄色标识带为勤务识别标记，可在地面转运、挂载操作过程中快速区分弹体功能段，避免误操作风险，尾部的红色环带则对应发动机舱段的边界位置，方便地勤人员快速开展维护作业。弹体尾部设置的四片对称安定面，采用后掠切角设计，在保证飞行航向稳定性的前提下，尽可能减少尾翼的结构重量，同时安定面的安装位置与弹体质心的距离经过反复校核，确保飞行过程中舵效响应速度满足机动飞行要求，

　　不会出现舵面力矩不足导致的姿态失控问题。在结构分块设计上，整个弹体按照功能划分为导引头舱、战斗部舱、发动机舱、尾段稳定舱四个独立模块，各舱段之间采用环形定位止口连接，既能够保证装配过程中的同轴度要求，控制全弹的径向跳动误差在允许范围内，也方便在日常维护时快速拆解更换故障部件，无需对整个弹体进行破坏性拆解。弹体的外轮廓尺寸严格适配现役通用发射架的安装边界，弹径、总长以及挂点位置的公差配合均按照军用装备的通用规范设定，可直接适配机载、车载多型发射装置，无需额外设计转接挂架。在细节设计上，弹体表面的凸起结构均做了流线化修形处理，避免突出物产生额外的气动阻力，同时所有舱段的连接缝隙均设计了密封胶圈安装槽，可满足雨天、

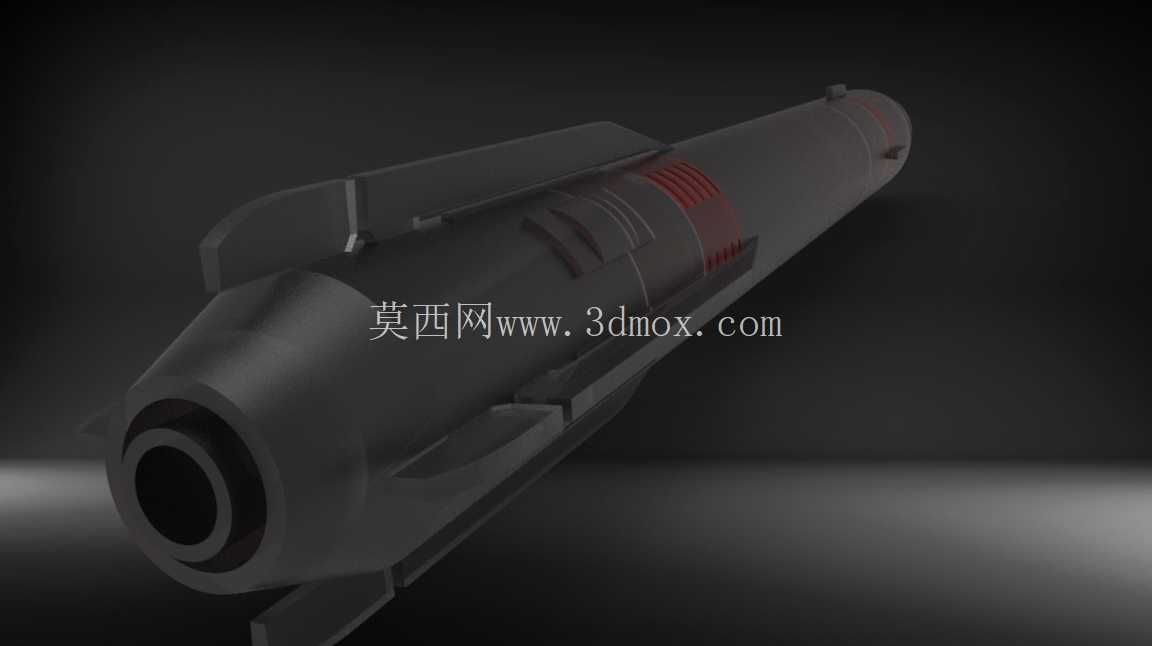

　　沿海高盐雾环境下的使用要求，防止内部电子元器件、动力装药受潮失效。弹体尾部的喷口位置做了耐高温结构强化设计，预留了热防护层的安装厚度，可承受发动机工作时的高温燃气冲刷，避免长时间工作导致的结构变形。整个建模过程中对各部件的壁厚做了等强度优化，在保证结构刚度满足飞行过载要求的前提下，尽可能降低壳体重量，提升有效载荷占比，让战斗部可携带更多装药，提升打击效能。
