游艇用旋转式通风排气口结构设计

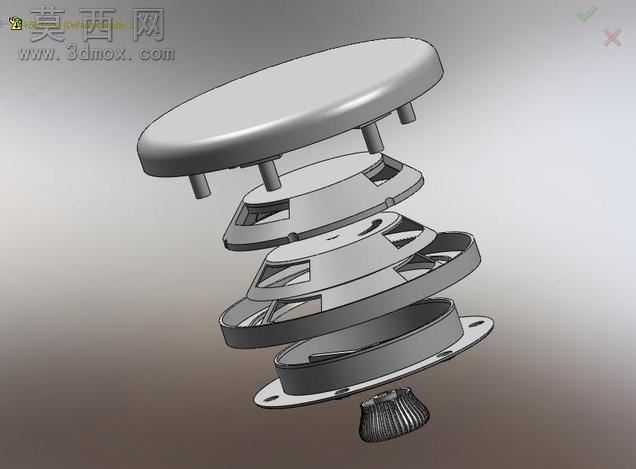

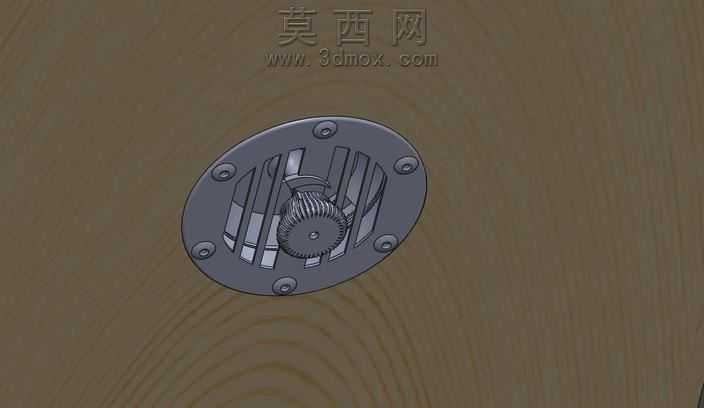

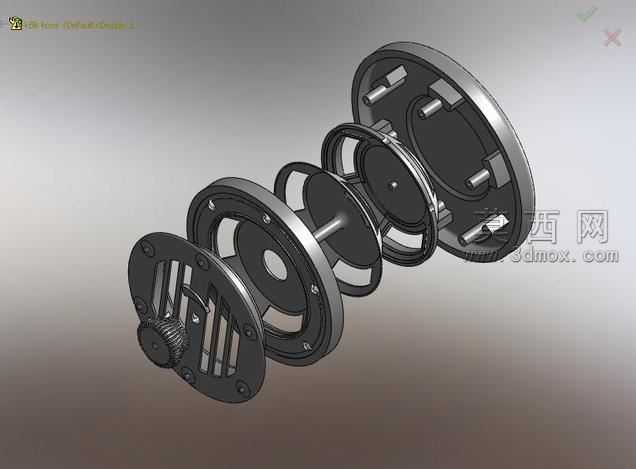

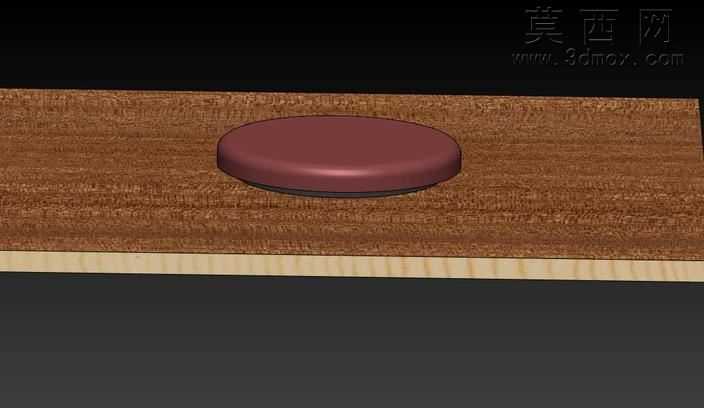

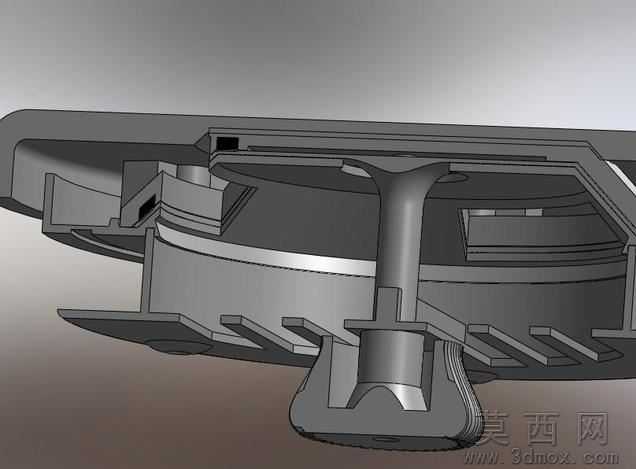

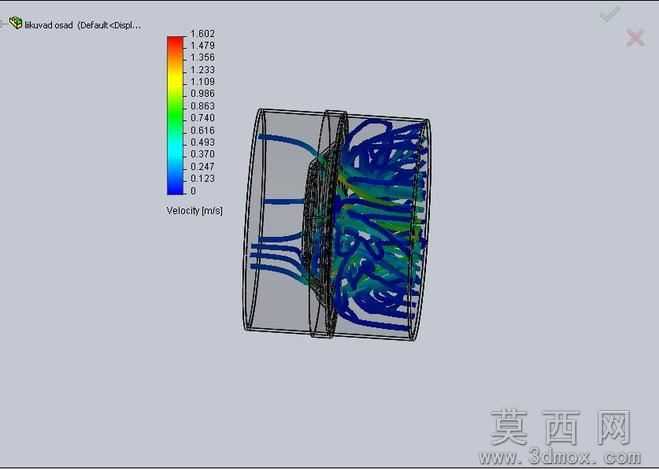

该船用排气口采用三维参数化建模完成整体结构搭建，建模过程中优先围绕安装适配性、操作便捷性与密封可靠性三大核心需求展开设计。整体外轮廓采用椭圆形法兰基座结构，法兰周向均匀布置六处沉头安装孔位，可通过标准紧固件实现与游艇舱壁的牢固贴合，安装孔位的沉头设计能够保证紧固件安装后端面与法兰表面齐平，避免突出结构剐蹭舱内人员或物品，同时提升安装后的外观整洁度。排气口的核心调节结构采用旋转式栅格设计，建模时对栅格叶片的排布角度做了优化，相邻叶片的间隙经过反复调整，既能够保证舱内外空气流通的有效通流面积，满足舱室通风换气的流量需求，又能够在闭合状态下实现叶片间的紧密贴合，阻挡外部雨水、浪溅水花进入舱室内部。栅格的旋转调节机构内置同轴传动齿轮结构，建模时对齿轮的模数、齿形参数做了适配性调整，保证转动操作时的阻尼感均匀适中，既不会因阻尼过小导致栅格受气流影响自行移位，也不会因阻尼过大造成调节操作费力，用户仅需拨动中心调节旋钮即可带动整组栅格同步转动，实现通风口开度的无级调节，操作逻辑简单直观，无需额外工具即可完成开度调整。在密封结构的设计验证阶段，通过流体仿真工具对结构的密封性能做了模拟测试，针对无密封件状态下的泄漏路径做了结构优化，在法兰基座与舱壁贴合的接触面预留了密封件安装槽位，可配套橡胶密封圈实现安装面的完全密闭，避免水汽从安装缝隙渗入舱内。材质搭配上，法兰基座与栅格叶片选用耐海水腐蚀的金属材质做渲染表现，表面做哑光硬质氧化处理，既能够抵御海洋高盐高湿环境的腐蚀，也不会因阳光直射产生刺眼反光影响舱内使用体验；调节旋钮位置做了防滑纹理设计，表面采用防滑耐磨的复合材质渲染，提升湿手操作时的摩擦力，避免操作打滑。整体结构采用模块化拆分设计，所有零部件均可实现快速拆装，后期维护时无需整体拆卸基座，仅需拆开栅格固定卡扣即可完成内部清洁、零件更换等维保操作，大幅降低后期使用的维护成本，适配中小型游艇舱室的通风排气使用场景。
