法兰式波纹管膨胀节结构三维设计

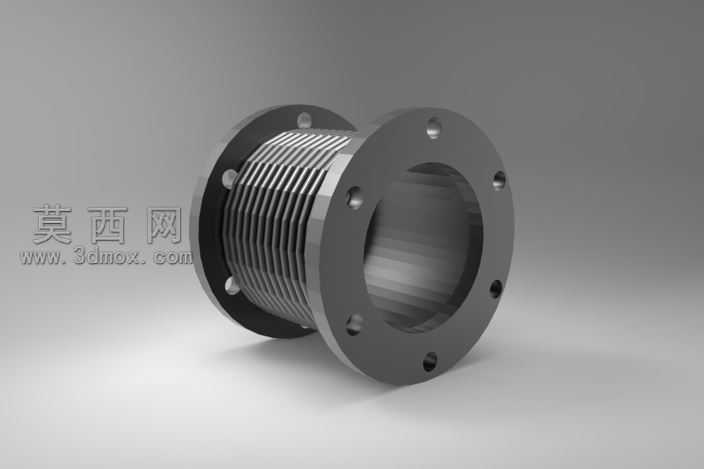

本作品为法兰式金属波纹管膨胀节的三维参数化建模成果，建模阶段以管道系统挠性补偿的实际工程需求为核心设计依据，首先完成两端连接法兰的结构绘制：严格遵循法兰联接的通用尺寸规范，精准定位法兰端面上的周向均布螺栓通孔，孔位公差、法兰盘厚度、密封面平面度均按照工业管道联接的标准要求设定，保证模型可直接对接同规格的管道法兰组件。中间挠性段的金属波纹管是整个构件的核心功能部分，建模时通过螺旋扫掠特征生成连续的薄壁波纹结构，每一段波纹的波高、波距、壁厚参数都经过反复校核，既保证波纹管可承受额定范围内的轴向、角向与横向位移补偿，又避免薄壁结构在反复形变过程中出现应力集中导致的疲劳损坏，波纹管两端与法兰的衔接位置采用圆弧过渡结构，消除直角接缝带来的应力薄弱点，提升构件整体的结构强度与使用寿命。材质与渲染阶段，针对金属构件的工业应用场景，为整体模型赋予哑光不锈钢材质，调整材质的金属度、粗糙度与反射参数，还原工业金属构件的真实质感，法兰端面做细微的机加工纹理处理，波纹管的波纹缝隙处添加柔和的光影过渡，清晰展现每一段波纹的轮廓层次，避免渲染时出现结构糊化、细节丢失的问题。结构设计上充分考虑构件的实际安装与使用场景：两端法兰的平行度公差严格控制在工业安装允许范围内，波纹管的有效伸缩长度预留足够的补偿余量，可适配管道系统因热胀冷缩、安装错位、设备振动带来的位移量，同时整体结构无多余冗余设计，在保证结构强度与补偿性能的前提下尽可能控制构件整体重量，降低安装难度与材料成本。建模过程中对所有特征做参数化关联处理，后续若需要适配不同通径、不同补偿量的管道场景，仅需调整对应参数即可快速生成新规格的模型，无需重复从零开始绘制，大幅提升同系列构件的设计效率，模型的所有配合面、安装孔位都做了干涉检查，确保各部分结构无重叠、无错位，完全符合实际生产加工的尺寸要求。
