大疆Mavic3无人机锂离子电池结构设计

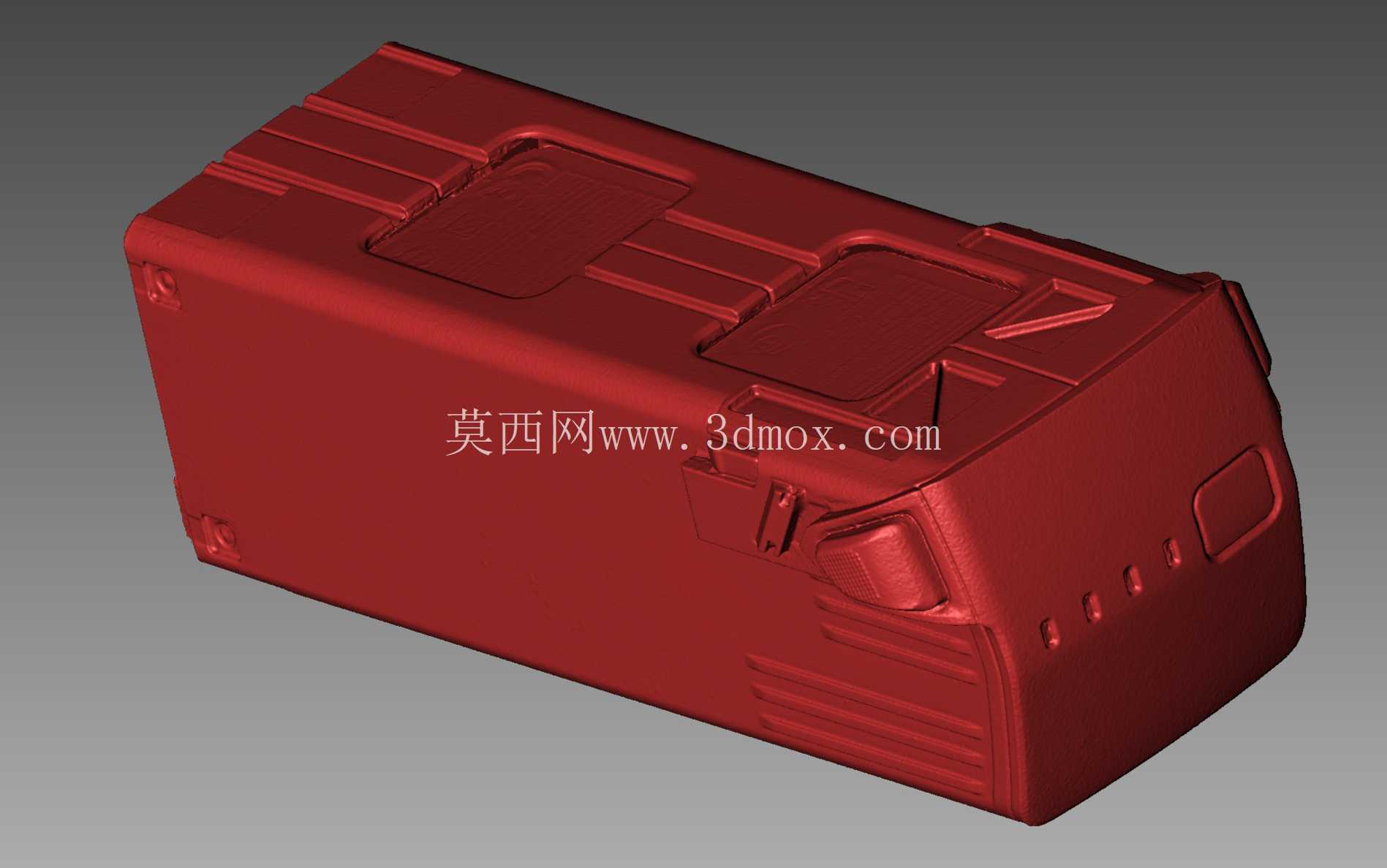

　　在消费级航拍无人机的整机结构体系中，动力供电单元的结构设计直接决定了整机续航表现、飞行配重平衡以及极端工况下的供电可靠性，本次呈现的大疆Mavic3配套动力锂电池结构，是基于实物逆向扫描完成的高精度三维结构复刻，能够为无人机配件研发、电池改装设计、结构仿真分析提供精准的三维数模支撑。从实际应用场景来看，这款电池作为Mavic3系列航拍无人机的专属动力源，需要适配户外航拍、航测作业、应急巡检等多种复杂使用场景，结构设计上既要满足快拆快装的使用需求，也要兼顾飞行过程中的抗振性能、跌落防护能力，以及高低温环境下的结构稳定性。从功能特性维度来看，该款锂离子聚合物可充电电池，在结构布局上充分利用了无人机机身尾部的安装仓空间，

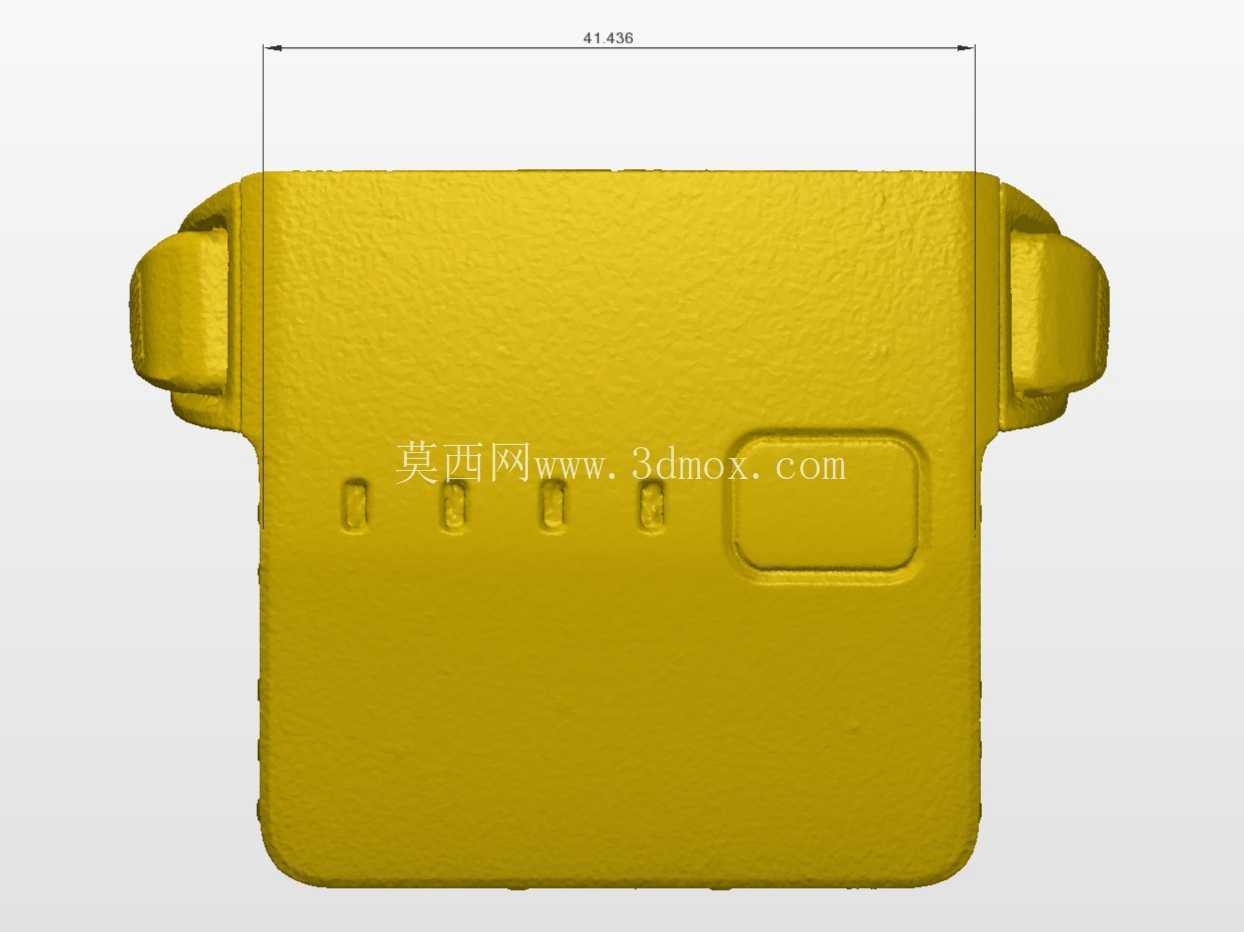

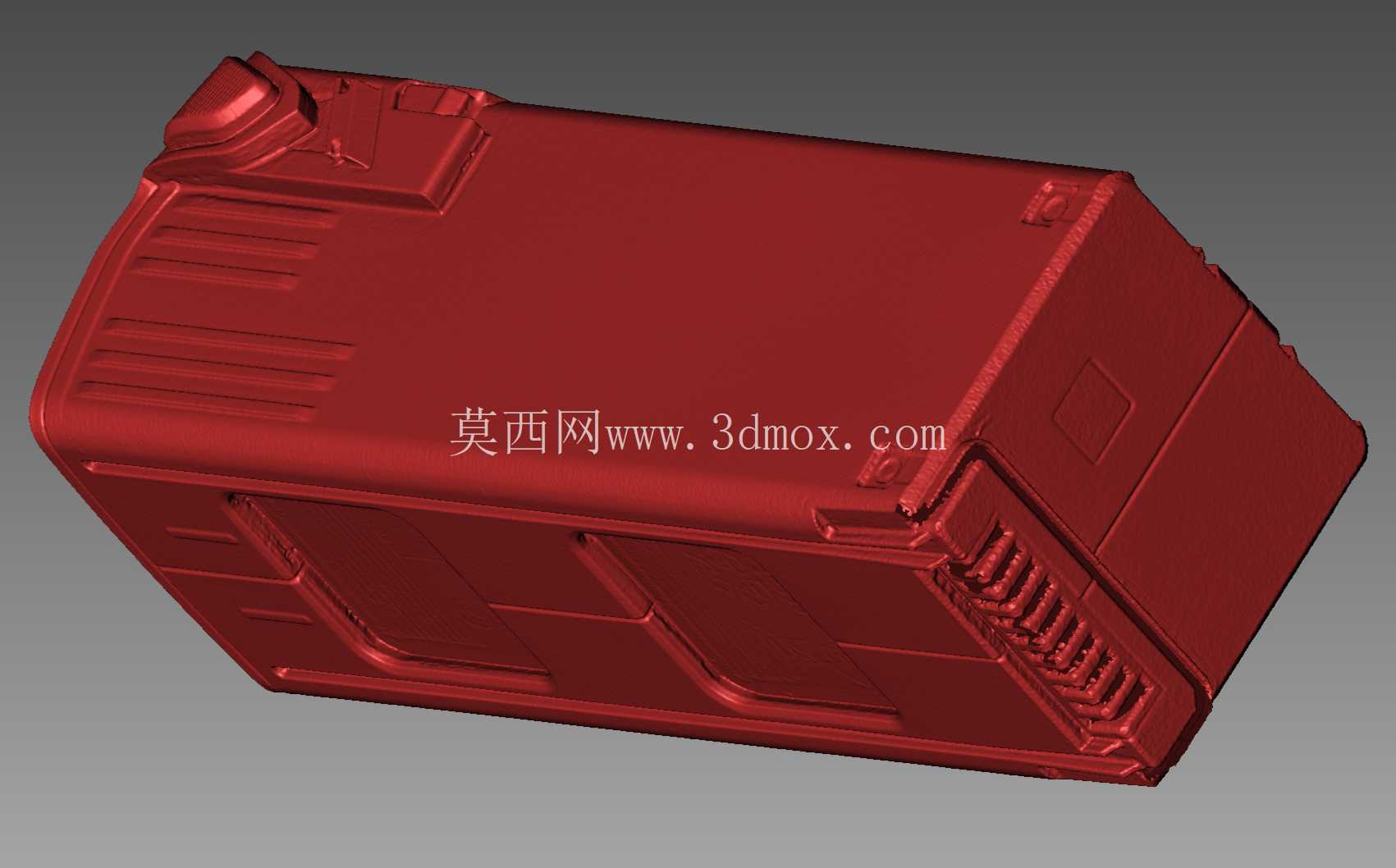

　　电连接器区域做了针对性的孔位避让设计，接插件周边的预留孔位既能够满足接插件装配的公差补偿需求，也可以实现电池与机身安装时的导向定位，避免插装过程中出现接插件针脚偏移、接触不良等问题。电池外壳采用一体化的流线型造型设计，表面设置的多道加强筋结构，既能够提升外壳的结构强度，降低跌落冲击时外壳开裂的风险，也能够在电池插入机身仓时起到导向滑轨的作用，提升拆装操作的顺畅度。外壳侧面设置的电量指示灯开孔位，能够让用户在不启动无人机的情况下快速查看剩余电量，指示灯周边的凸起结构可以避免日常放置时磨损指示灯透光件。从设计思路层面分析，这款电池的结构设计完全围绕无人机的实际使用需求展开，整体外形轮廓与机身尾部安装仓完全贴合，

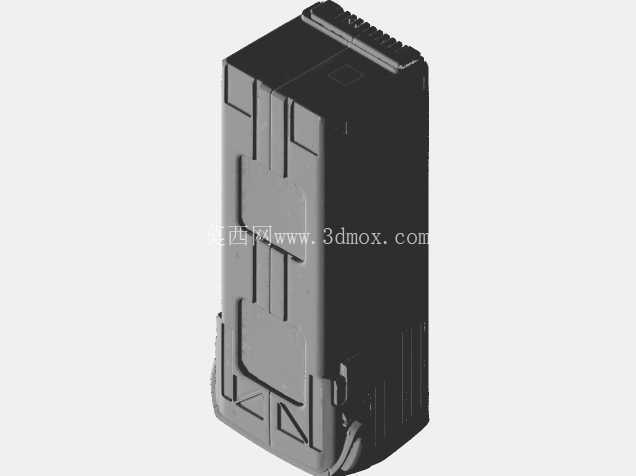

　　安装边界严格匹配Mavic3机身的电池仓尺寸，插入后能够与机身外形保持顺滑过渡，不会额外增加飞行过程中的风阻。电池外壳的边角位置全部做了圆弧过渡处理，既能够降低应力集中带来的结构破损风险，也可以避免拆装过程中尖锐边角划伤操作人员或者机身表面。逆向扫描获取的多边形结构完整还原了电池外壳的所有细节特征，包括卡扣位、防滑纹理、接口避让位等结构都做到了1:1还原，数模精度能够满足结构适配验证、改装配件设计、3D打印替换外壳等不同场景的使用需求。对于从事无人机结构设计、配件研发的工程人员来说，该三维数模可以作为同类型无人机电池结构设计的参考样本，帮助设计人员快速理解紧凑型航拍无人机动力电池的布局逻辑、安装配合方式以及防护结构设计思路，

　　缩短同类产品的研发周期，减少结构验证阶段的试错成本。在进行电池改装或者第三方配件设计时，基于该高精度数模可以直接完成安装配合结构的设计，无需反复对实物进行尺寸测绘，能够有效提升设计效率，同时避免手工测绘带来的尺寸误差，保证设计出的配件能够完美适配原装电池与机身结构。
