铜质插销式门窗连接铰链三维结构设计

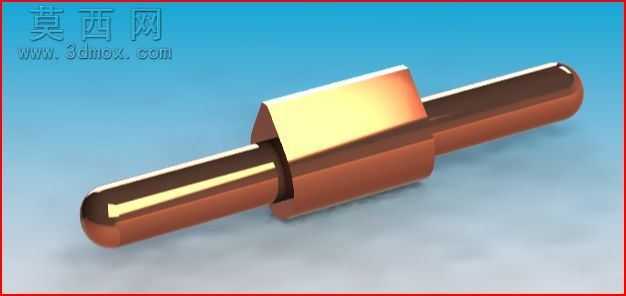

本作品为一款插销式铜质门窗铰链的三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以中心轴线为基准绘制旋转凸台轮廓，通过旋转特征生成两端的圆柱插销轴段，保证轴段同轴度公差控制在合理范围内，适配门窗框与扇体的安装孔位配合需求。中间的连接基座部分采用拉伸凸台与切除特征组合构建，精准预留出与轴段配合的转动间隙，既保证铰链转动时的顺滑度，又避免间隙过大导致的连接松动问题。材质渲染阶段针对铜质金属特性调整材质参数，为金属表面赋予红铜基底材质，添加适当的反射率与粗糙度数值，模拟真实铜构件经过抛光处理后的金属光泽，同时在边角位置添加轻微的倒角光影效果，还原五金零件加工后的边缘钝化细节，背景采用渐变浅蓝色调搭配浅灰色承载平面，通过环境光与定向光源组合打光，突出构件的圆柱曲面光影过渡与金属质感，让整体渲染效果贴近实物展示状态。结构设计上采用一体化插销转动结构，无需额外的销轴配件，两个对称的轴段分别对应门窗框与扇体的安装位，中间的凸起基座起到转动限位与轴向定位作用，避免铰链在开合过程中出现轴向窜动，整体结构简洁紧凑，零件数量少，便于批量加工生产与现场安装。设计思路围绕门窗小尺寸开合连接的实际需求出发，摒弃传统合页的多片页板结构，采用圆柱插销式转动结构，减少了连接螺丝的使用数量，降低安装复杂度，同时铜质材质本身具备较好的耐锈蚀性能与结构强度，能够适应门窗长期开合的磨损需求与户外环境的使用场景，建模过程中对所有配合面进行了公差校验，保证转动副的配合精度，既不会出现转动卡滞，也不会因间隙过大产生开合晃动，最终完成的模型可直接用于产品加工演示、安装结构说明以及五金配件选型参考。
