六边形变径金属板通风管道结构

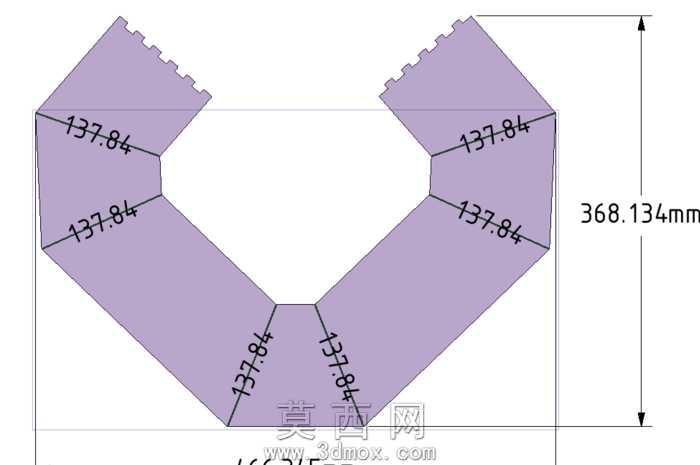

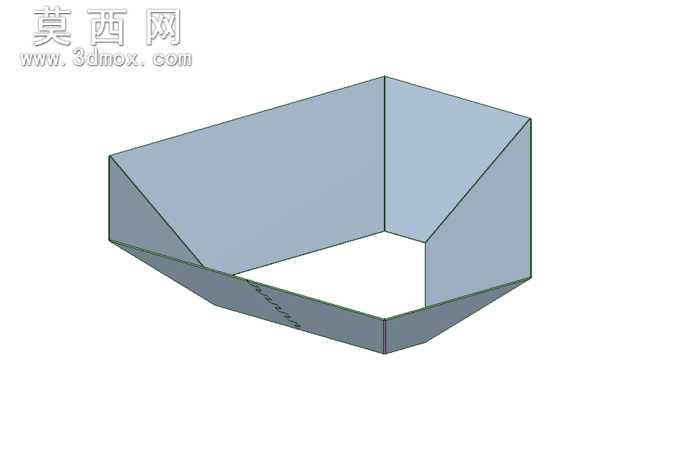

本作品为采用SpaceClaim完成的六边形变径金属板风管三维建模，整体采用上下异径的六边形棱台结构设计，上下端面均为正六边形轮廓，侧壁由六块梯形钣金壁依次拼接围合而成，相邻壁面之间预留标准钣金折弯工艺间隙，可直接适配常规数控折弯设备的加工参数。建模过程中严格遵循钣金加工工艺逻辑，所有壁面厚度统一设定为常规通风管道常用的镀锌钢板厚度参数，折弯处的圆角半径按照板材厚度的1.5倍设置，避免实际加工时出现折弯开裂或应力集中问题。模型同时完成了展开结构的配套设计，所有钣金壁可一键展开为平面下料图形，展开后的轮廓尺寸经过工艺校验，预留了对应的咬口余量与法兰安装边尺寸，可直接导出为dxf格式对接数控切割设备，无需二次调整尺寸。材质方面默认赋予哑光镀锌钢板材质，表面设置轻微的金属漫反射效果，还原实际金属风管的真实质感，渲染时采用柔和的均匀布光，清晰展示出管件的棱线结构与拼接关系，无多余光影干扰结构观察。设计思路上优先考虑通风管路的变径转接需求，六边形截面相比圆形截面更易在受限空间内拼接固定，相比矩形截面拥有更优的气流通过效率，同时规整的平面壁面更便于钣金加工与现场安装，整体结构无复杂曲面，加工难度低、成型精度易控制，可直接应用于工业通风、除尘管路的异径转接场景，也可作为钣金教学的典型展开案例使用。
