三叶式船舶推进螺旋桨结构设计

　　这款三叶式推进部件，核心应用场景集中在中小型内河船舶、作业艇以及小型水面航行器的动力输出端，是把主机输出的旋转扭矩转化为航行推力的核心执行部件，直接决定航行过程中的推进效率、航行稳定性以及运行噪音水平。从实际用途来看，它需要在水下持续承受水流冲击、旋转离心力以及不同航速下的交变载荷，既要保证足够的推力输出，也要兼顾不同吃水深度下的空泡抑制效果，避免长期运行出现桨叶表面气蚀损伤，缩短部件使用寿命。

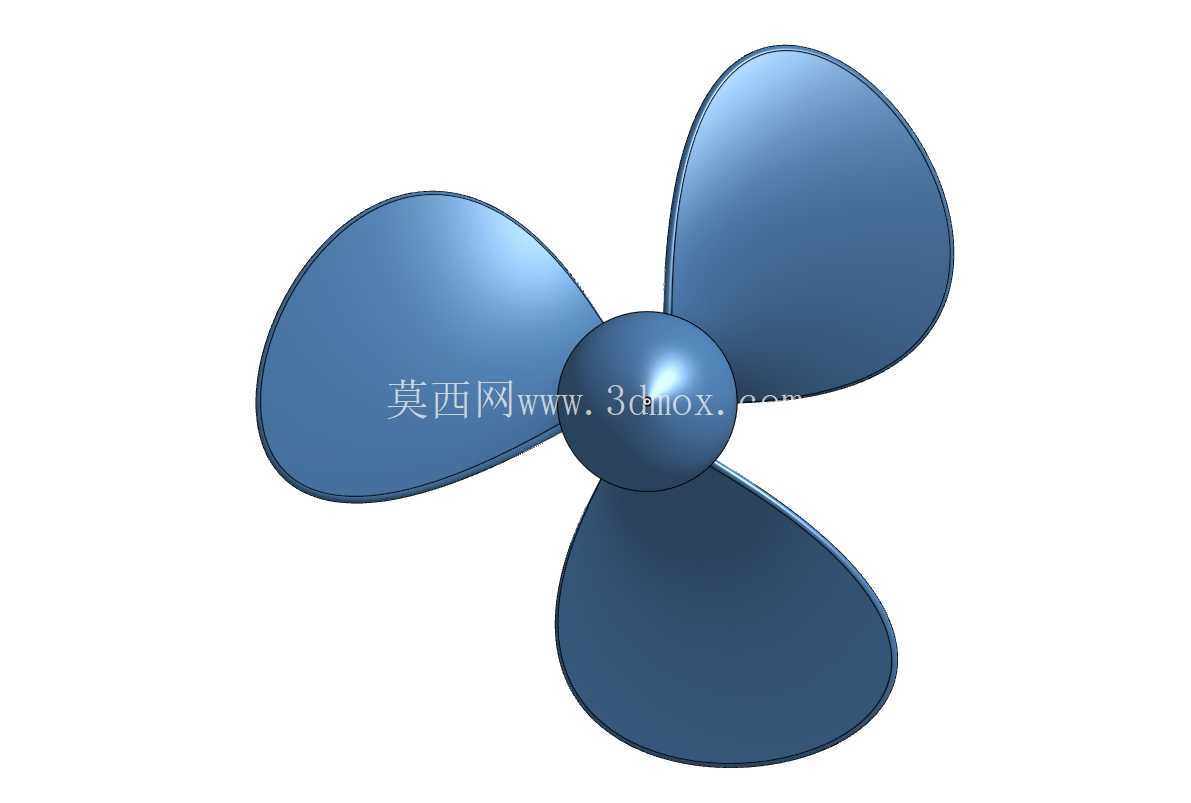

　　从功能特性上看，三叶结构的设计平衡了推进效率与运行振动控制，相比两叶结构，它在相同转速下的推力输出更平顺，水流扰动更均匀，不会出现明显的周期性推力波动，能降低船体尾部的结构振动传递；相比四叶及以上的多叶结构，它的结构自重更轻，旋转过程中的转动惯量更小，主机启动、换向阶段的负载冲击更低，传动系统的负荷冗余空间更大。桨叶的叶型采用了从根部到梢部渐变的翼型截面，根部截面厚度更大，用来承担旋转过程中最大的弯矩载荷，梢部截面做了薄化处理，减少梢部涡流带来的能量损耗，同时叶梢做了圆弧过渡，避免尖锐边缘在高速旋转时产生额外的流体噪音。

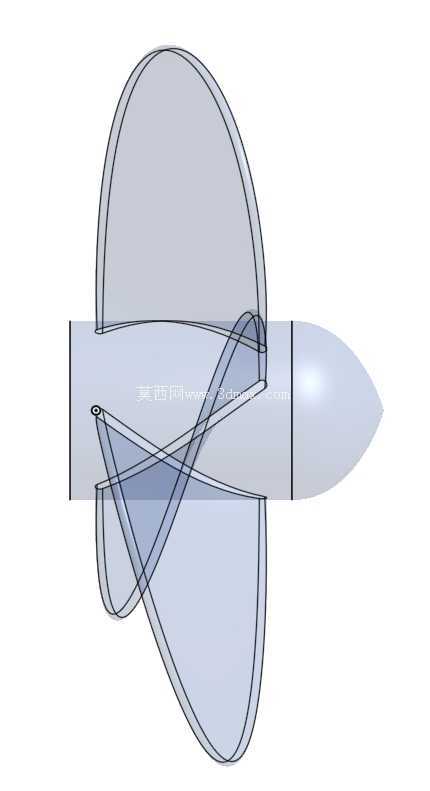

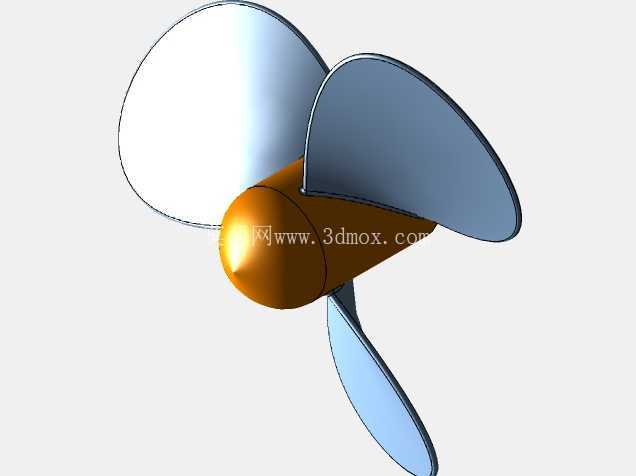

　　设计思路上，首先是确定桨毂与桨叶的连接过渡区域，桨毂采用椭球形整流结构，和桨叶根部做顺滑的曲面衔接，避免衔接位置出现台阶或者突兀的折角，减少该区域的水流紊流，降低航行阻力。桨叶的盘面比经过匹配计算，适配中小功率主机的输出特性，不会出现盘面比过大导致旋转阻力过高、或者盘面比过小导致推力不足的问题。安装边界上，桨毂中心设置有标准的锥孔连接位，可匹配常规船用尾轴的锥面连接结构，配合键槽实现扭矩传递，桨毂前端预留有锁紧螺母的安装空间，可通过轴端锁紧结构实现轴向固定，防止高速旋转过程中出现轴向窜动。外形尺寸上，整体旋转直径适配中小型船舶的尾部安装空间，桨叶旋转时与船体外壳、舵叶之间预留足够的安全间隙，避免运行过程中出现剐蹭，同时桨叶的后倾角经过优化，在船舶重载航行、尾部吃水变化时，也能保证整个桨叶盘面有足够的浸水深度，不会出现吸气现象导致推力骤降。

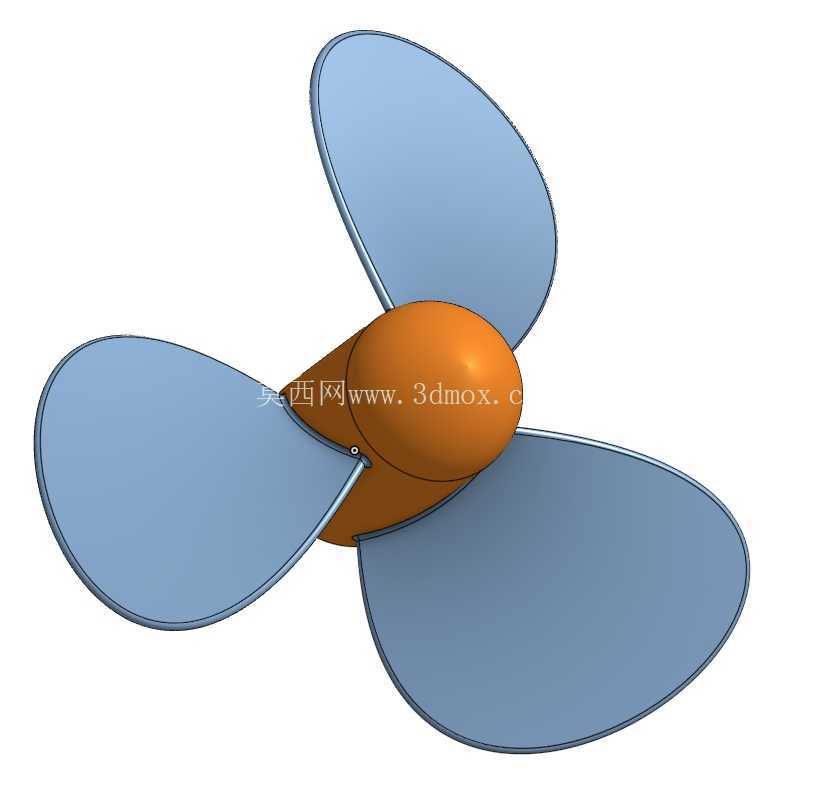

　　在实际建模过程中，每一片桨叶的曲面都做了曲率连续处理，保证曲面光滑无褶皱，既符合流体力学的性能要求，也能为后续的铸造、数控加工提供准确的模型依据，桨毂与桨叶的连接区域做了加厚处理，对应实际生产中的圆角过渡要求，减少应力集中点，提升部件的整体结构强度。
