卫浴混水阀金属结构三维设计作品

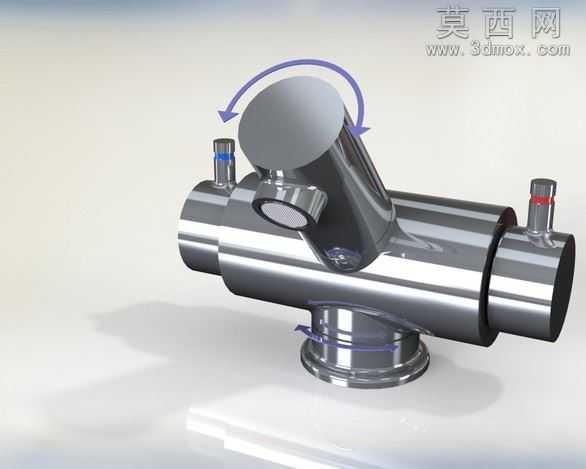

本作品为卫浴管路混水调控部件的三维设计成果，建模阶段以实际卫浴五金的功能尺寸为基准，先完成主体横向通腔的基础轮廓搭建，通过拉伸、旋转特征构建出主阀体的圆柱腔体结构，再依次完成斜向调控端、底部进水端、两侧出水端的接口特征制作，所有接口的衔接位置均做了圆角过渡处理，避免应力集中的同时契合实际产品的加工工艺要求。材质设置上选用抛光镀铬金属材质，调整材质的反射率、粗糙度参数，模拟真实卫浴五金表面的高亮金属质感，渲染阶段采用柔和的影棚布光方案，通过多组面光源打亮阀体的各个曲面结构，清晰呈现金属表面的光影反射效果，同时添加半透明的流向标识，直观展示部件内部的水流调控逻辑。结构设计上充分考虑混水阀的实际功能需求，主体横向腔体作为冷热混水的主要流道，斜向凸起结构为阀芯安装位，用于调控水流的温度与流量，底部法兰结构为进水连接端，两侧的小接口为出水接驳位，各部分结构的尺寸比例严格参照民用卫浴产品的通用标准，保证模型可直接用于产品结构验证、装配干涉检查。设计过程中优先保证流道的顺滑过渡，避免管路内部出现直角死角，减少水流通过时的阻力，同时外部结构的棱角均做了圆弧钝化处理，既提升产品使用时的安全性，也让整体外观更符合现代卫浴产品的简约质感，各连接端的接口尺寸匹配通用管路接驳标准，具备实际生产的参考价值。
