仿SpacePilotPro三维操控鼠标结构设计

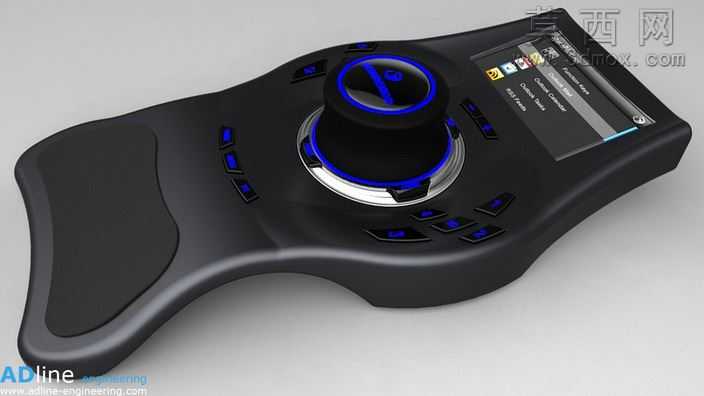

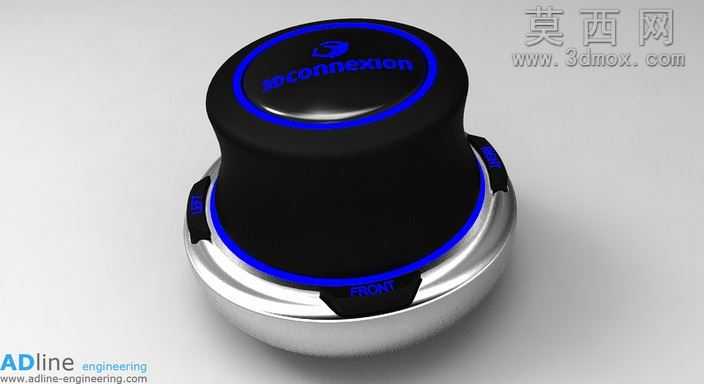

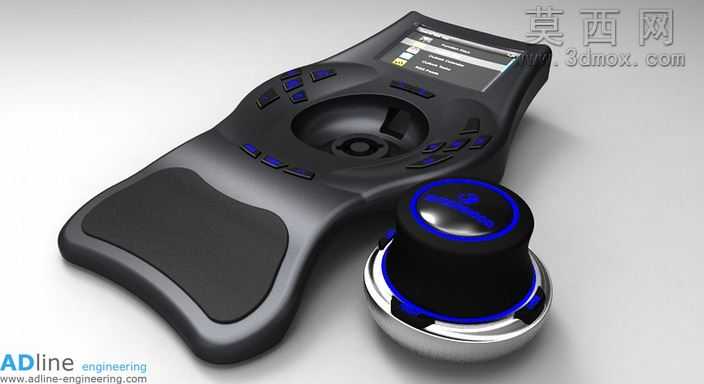

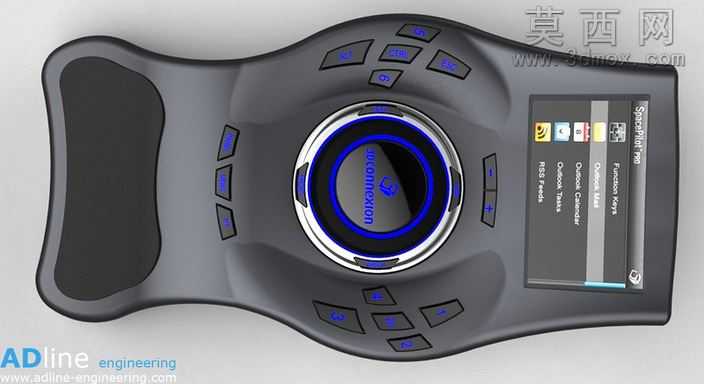

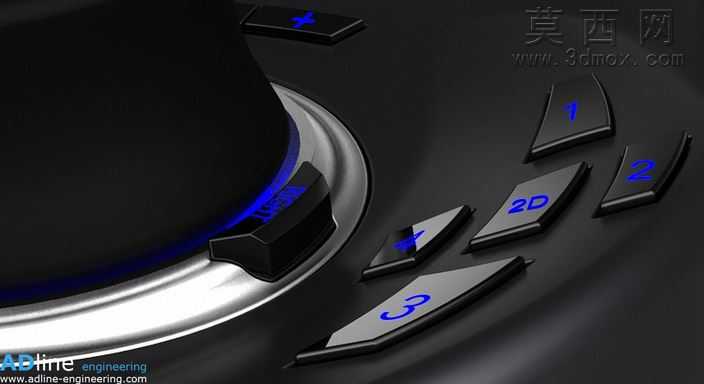

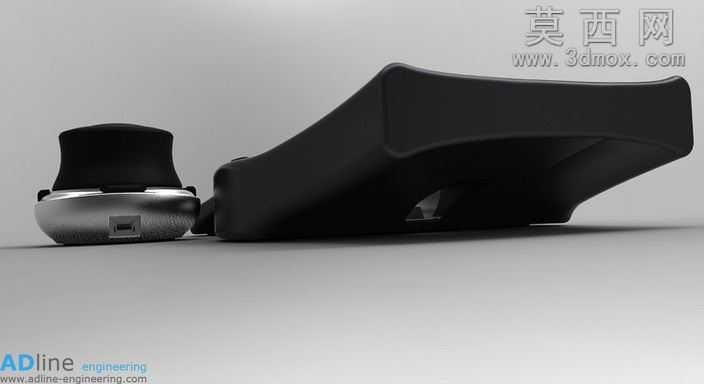

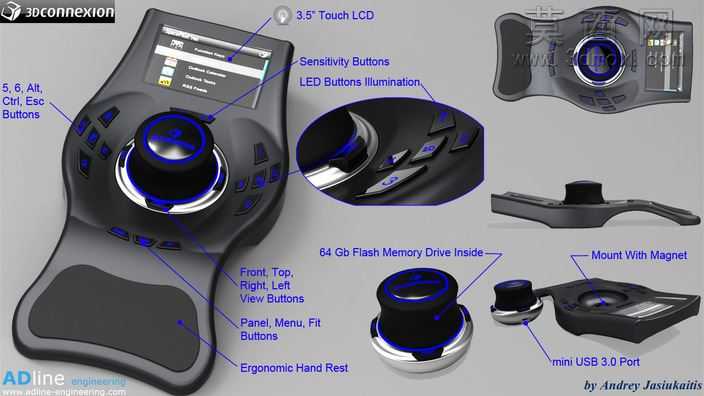

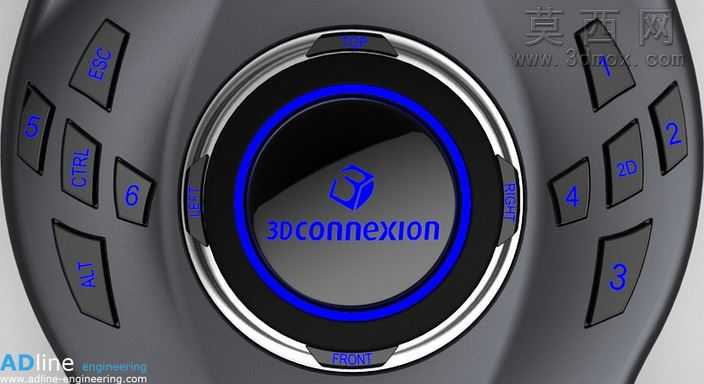

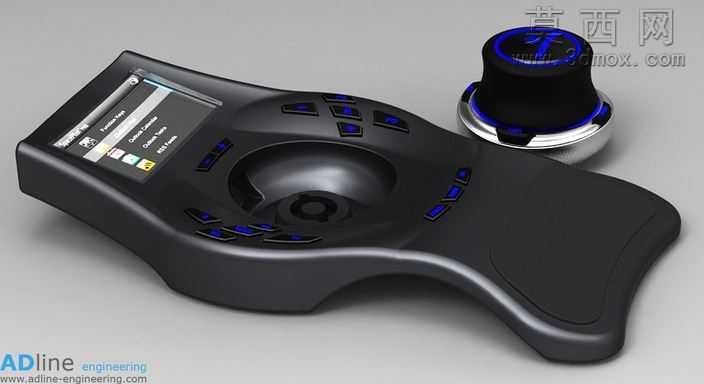

本作品为参考3Dconnexion SpacePilot Pro设计的三维空间操控鼠标三维建模作品，整体建模过程严格遵循真实产品的结构逻辑与人机工程学设计原则，首先通过对真实产品的外观测绘与结构拆解确定整体尺寸参数，最终完成的整机尺寸为260mm×140mm×56.5mm，独立导航帽尺寸为70.5mm×53mm，完全匹配真实使用的握持尺度需求。建模过程中首先搭建主体骨架曲线，确定手腕承托区域的曲面弧度，宽大的软质手托区域采用曲面放样建模，模拟类肤材质的柔和触感，减少长时间操作带来的手腕应力，符合长时间三维设计操作的人机需求。主体操控区域的核心导航帽采用多曲面拼接建模，还原帽体的阻尼纹理与旋转、按压、平移多自由度操控的结构间隙，帽体边缘的蓝色装饰环采用自发光材质设置，模拟真实产品的LED氛围灯照明效果。顶部的3.5英寸触控LCD屏幕区域单独拆分建模，还原屏幕边框的倒角细节与屏幕显示区域的玻璃材质质感，屏幕周边的功能按键按照功能分区逐一建模：左侧设置Alt、Ctrl、Esc等常用快捷键，按键表面做内凹弧面处理贴合指腹触感；导航帽周边设置视图切换按键，可一键切换前视、顶视、右视、左视等常用视图角度；下方设置面板、菜单、适配功能按键，所有按键均做0.3mm的按压间隙预留，还原真实按键的装配结构。模型还还原了产品的内置结构设计，主体内部预留64G闪存模块的安装空间，侧边设置迷你USB3.0接口的结构开孔，独立导航模块采用磁吸安装结构设计，可从主控底座上轻松拆卸，底座内置磁铁定位结构，保证拆卸后回装的定位精度，方便笔记本电脑用户外出携带使用。材质渲染阶段，主体外壳采用细磨砂黑塑料材质，手托区域采用哑光类肤橡胶材质，按键字符采用丝印质感的浅灰色材质，导航帽的金属装饰环采用拉丝不锈钢材质，LED灯环设置为半透蓝发光材质，屏幕区域采用高透玻璃加低反射涂层材质，整体渲染效果还原真实产品的工业设计质感。设计过程中充分考虑三维设计用户的操作习惯，将常用快捷键与视图操控功能集中在单手握持范围内，无需移动手部即可完成大部分视图操作与快捷指令触发，有效提升三维建模过程中的操作效率，可拆卸的导航模块设计兼顾了固定工位与移动办公的使用需求，磁吸安装结构无需额外卡扣即可完成固定，拆装便捷且连接稳固。
