18英寸乘24英寸通风百叶登记册结构设计

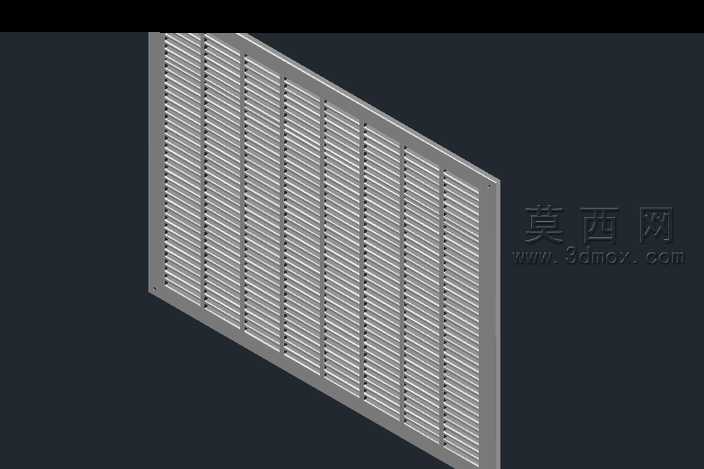

本作品为适配18"×24"安装尺寸的通风登记册构件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循实际安装尺寸约束，整体外轮廓尺寸控制为26.5"×20.5"，预留出标准安装所需的边框余量，确保后续生产装配时可直接匹配对应规格的预留洞口。建模阶段首先绘制外框的基础草图，对边框的壁厚、安装孔位的定位尺寸做全参数约束，方便后续根据不同安装需求快速调整规格参数；百叶叶片部分采用线性阵列特征完成排布，每一片叶片的倾斜角度、相邻叶片的间距都经过反复校验，既保证叶片之间有足够的重叠量避免直视内部结构，又最大化预留空气流通的间隙，平衡防护性能与通风效率。材质设计上，整体构件默认采用常用的镀锌钢板材质参数，在三维软件中赋予金属磨砂质感的基础材质，对叶片边缘的冲压折边做了细微的圆角处理，还原实际钣金加工后的工艺特征，渲染阶段采用柔和的侧方打光，清晰呈现百叶层叠的结构层次与金属表面的细腻质感，同时可根据使用场景需求快速切换为铝合金、PVC等不同材质的渲染效果。结构设计层面，外框采用一体折弯成型的钣金结构，四个边角预留标准安装孔位，无需额外焊接拼接即可保证整体结构的刚性，叶片与外框的连接采用卡扣式预固定结构，在三维建模中完成了虚拟装配干涉检查，确认所有部件装配时无错位、卡滞问题，叶片的倾斜角度统一设置为行业通用的通风导流角度，可引导空气沿预设方向流动，减少风阻产生的噪音。设计过程中充分考虑实际使用场景的需求，既可以作为民用建筑的通风回风构件使用，也可适配工业设备的通风散热口安装，整体结构简洁规整，无多余冗余设计，所有特征均可直接对接钣金加工工艺，无需二次修改即可输出加工所需的工程图纸，大幅降低从设计到生产的转化成本。
