扣类五金件三级进模冲压模具结构

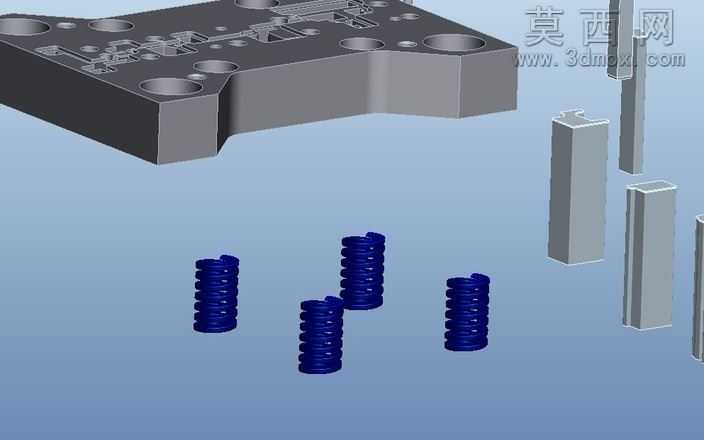

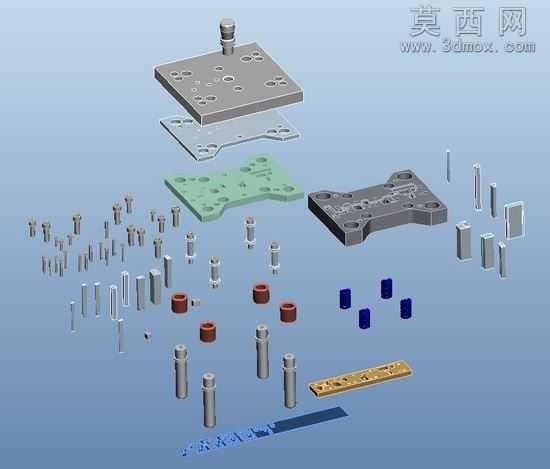

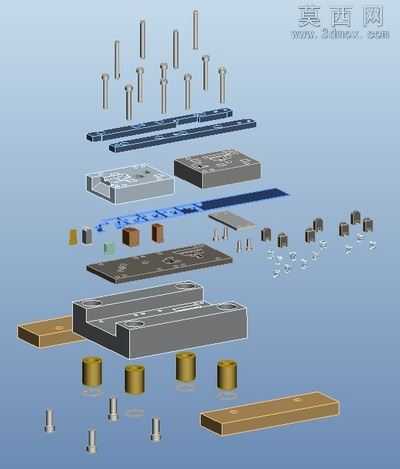

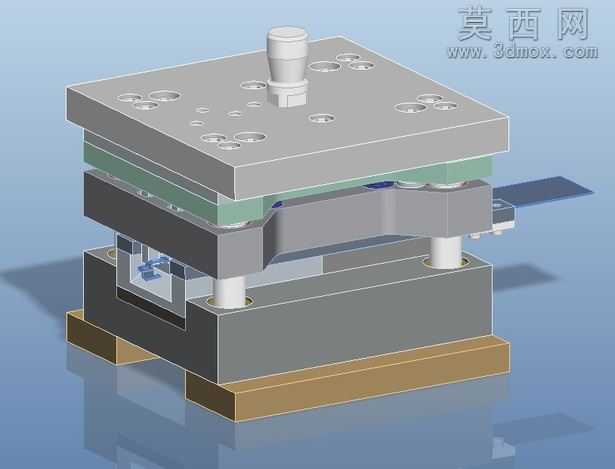

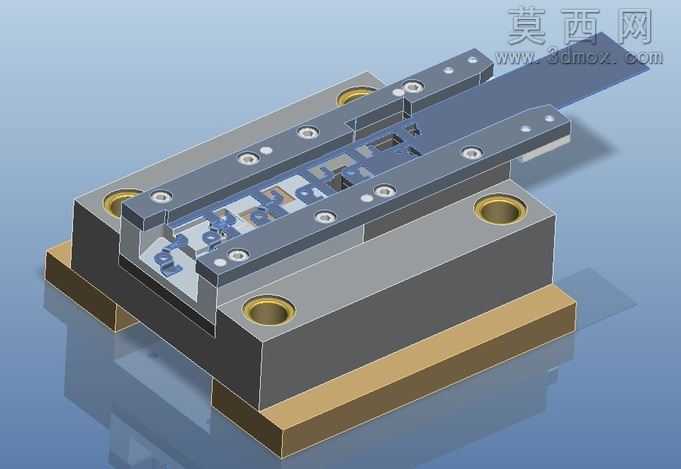

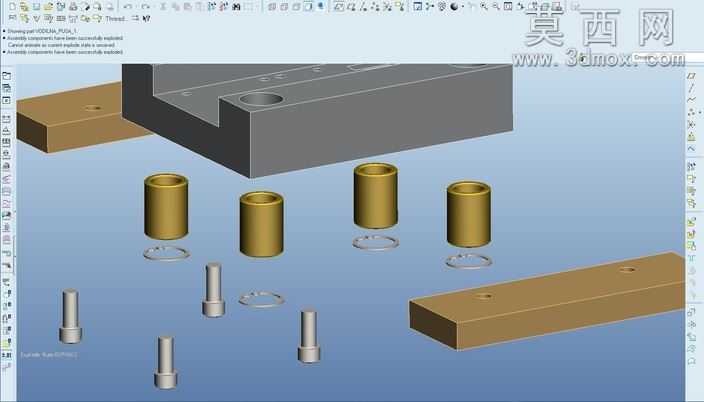

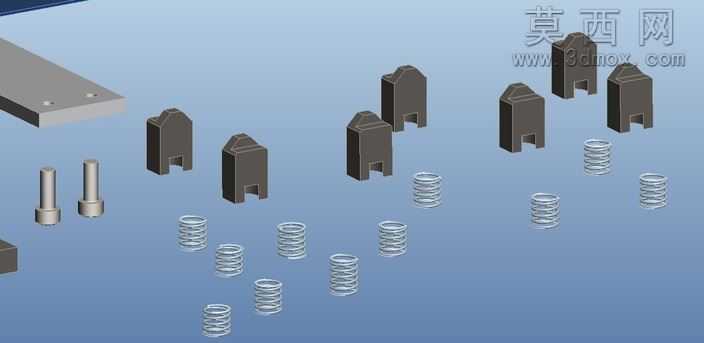

本套三维模型为扣类五金零件加工所用的三级进模冲压工装，建模过程严格遵循冷冲压级进模的设计规范，完整还原了整套模具的装配层级与功能结构。建模阶段首先依据扣类零件的成型工序拆分，依次完成冲裁、弯曲、成型三个工位的凸模、凹模零件建模，再按照模架装配逻辑搭建上下模座、导柱导套、卸料板、固定板、垫板等标准模架组件，所有零件的配合公差均参考五金冲压模具的行业设计标准设定，保证各组件的装配关系符合实际生产的装配要求。渲染阶段针对不同模具零件的材质特性赋予对应材质：上下模座采用调质模具钢的哑光金属质感，凸凹模工作零件赋予淬火合金工具钢的冷硬金属光泽，导柱导套等导向部件添加镀铬层的高亮反光效果，卸料弹簧、定位挡料销等辅助零件也匹配了对应的材质表现，同时通过半透明效果展示了模具内部的工位排布与料带送进路径，清晰呈现三级工序的依次成型逻辑。结构设计上，该级进模采用后侧导柱模架，保证送料操作的操作空间，三个工位沿料带送进方向依次排布，第一工位完成坯料的冲裁定位与预冲孔，第二工位完成扣体的初步弯曲成型，第三工位完成最终形状整形与成品落料，各工位设置了精准的定位钉与挡料结构，保证料带送进步距精度，同时配备弹性卸料装置，避免冲压过程中料带粘附凸模，模具的闭合高度、压力中心均经过参数化校核，适配常规吨位的开式压力机安装使用。设计思路围绕扣类小五金件的批量连续生产需求，采用级进模结构替代单工序模，减少工序间的零件转运与定位误差，提升生产效率与成品一致性，建模过程中对所有易损耗的工作零件均做了单独的零件拆分，方便后续生产过程中的备件更换与修模调整，整体模型完整呈现了小型五金件多工位级进模的典型结构，可作为冷冲模设计参考、模具结构教学演示的数字化模型使用，各零件的建模参数均可编辑，支持根据实际生产需求调整工位参数与成型尺寸。
