BN-180北斗GPS定位模块结构设计

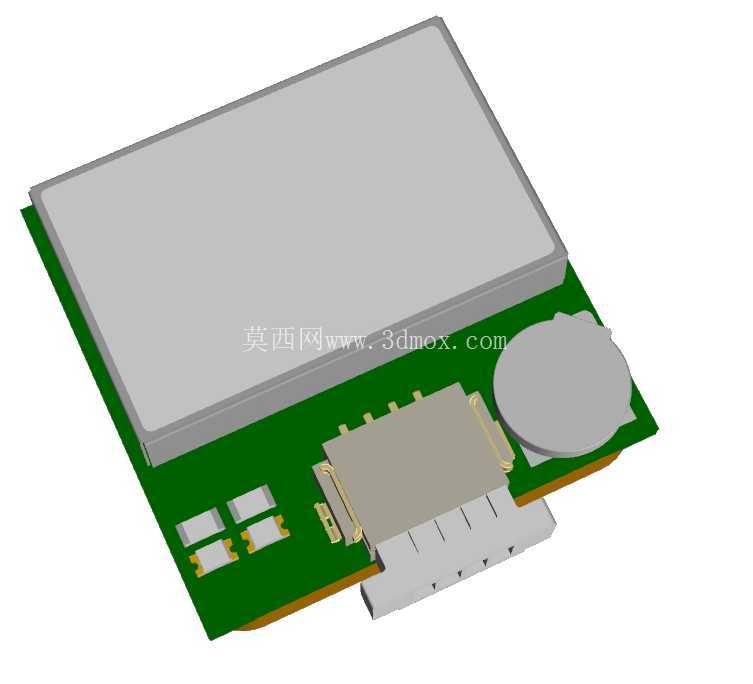

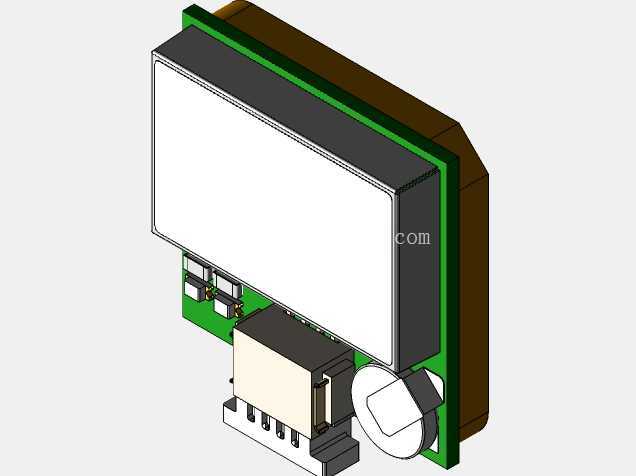

　　在户外测绘、车载导航、无人机飞控、小型物联网终端的定位方案选型中，紧凑型卫星定位模块是核心感知部件，BN-180这类集成化GNSS模块的三维结构设计，直接决定了终端设备的集成难度与长期运行可靠性。从结构布局来看，该模块采用PCB基板作为承载主体，核心射频与基带处理区域通过金属屏蔽罩完全覆盖，一方面隔绝板载其他电路的电磁串扰，保障卫星信号接收灵敏度，另一方面也为核心芯片提供物理防护，避免组装过程中的磕碰损伤，屏蔽罩边缘采用焊接固定工艺，与PCB接地区域连续导通，兼顾EMC防护与结构强度。模块板载的纽扣电池座用于后备供电，在主电源断开时维持星历数据存储，大幅缩短设备冷启动定位时间，该电池座采用下沉式布局，高度与主屏蔽罩形成阶梯差，

　　避免在终端堆叠时与上层结构产生干涉。侧边的半孔焊盘设计用于模块与母板的焊接固定，焊盘间距遵循标准表贴封装规范，可直接适配常规SMT回流焊工艺，无需额外定制治具，降低批量生产的组装成本。从安装边界来看，模块整体为矩形板状结构，边缘预留的固定孔位可支持螺丝锁附或背胶粘贴两种安装方式，天线区域净空范围严格遵循射频设计要求，在建模时已明确标注禁止铺铜、禁止摆放金属结构件的区域，避免信号被遮挡衰减。接口端的排针布局采用单侧出线设计，方便终端设备内部走线规划，排针引脚定义兼容主流GNSS模块的通用定义，可实现同封装产品的快速替换，无需重新改板。在结构细节处理上，PCB边缘做了圆角处理，避免组装时划伤操作人员或相邻线材，板载的无源晶振、

　　滤波电容等小型元器件均排布在屏蔽罩内侧，既减少外部电磁干扰，也避免元器件在震动环境下出现脱落风险。这类模块的三维建模过程中，需要精准还原每个元器件的实际高度与位置公差，尤其是屏蔽罩的高度公差、焊盘的共面度要求，都要在模型中明确标注公差范围，为终端设备的结构堆叠提供准确的参考依据，避免后续开模或组装时出现干涉问题。针对不同应用场景的安装需求，模型中也预留了可选的外接天线馈点位置，可根据终端设备的结构形式选择板载天线或外接天线方案，适配不同信号环境下的使用需求。
