卧式工业油气分离集成管路装置

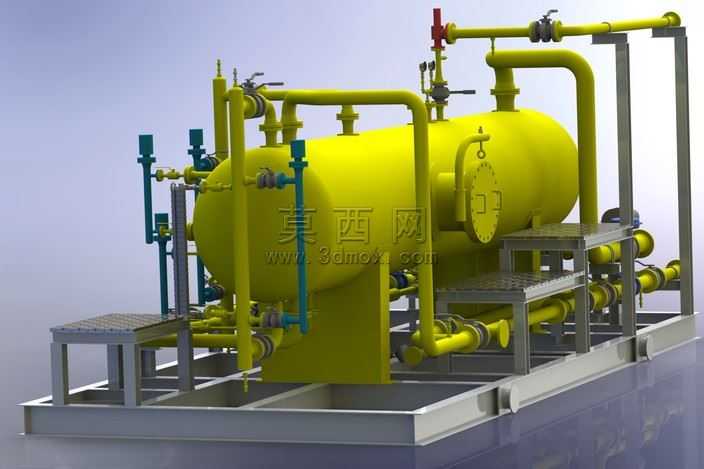

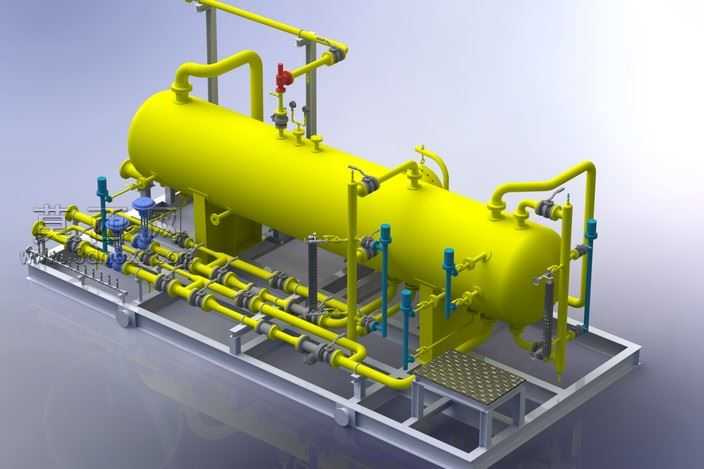

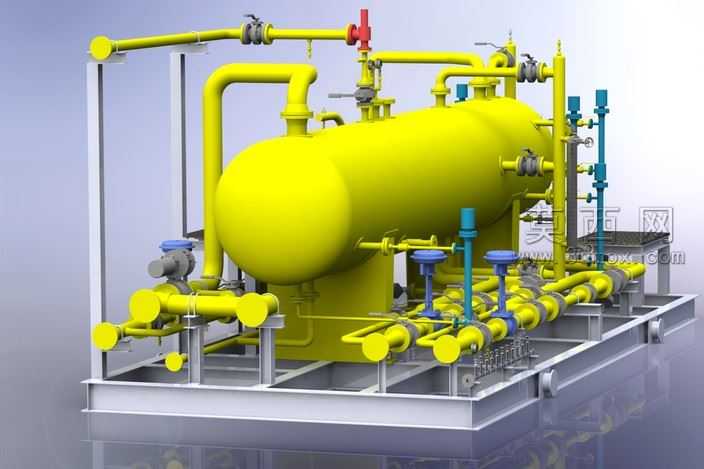

本作品为撬装式卧式工业流体处理设备三维建模成果，整体采用卧式圆柱罐体作为核心承载主体，配套集成多规格工艺管线、控制阀门、检测仪表与撬装底座，完整还原工业现场油气分离类设备的真实结构与布局。建模过程中首先依据压力容器设计规范确定罐体的径长比例、封头曲率与壁厚参数，通过曲面拉伸、旋转切除等命令完成罐体主体建模，罐体表面预留多组标准法兰接口，用于对接不同功能的进出管路。管路系统建模严格遵循工业管道排布规范，区分不同管径的主管与支管，采用黄色涂装标识工艺介质管路，蓝色部件对应控制阀组，管路转弯处采用标准弯曲半径的弯头结构，所有法兰、螺栓连接部位均做细节还原，阀门的手轮、阀杆、执行机构结构完整，可清晰展示开关控制的动作逻辑。撬装底座采用型钢焊接框架结构，设置有防滑操作平台与支撑立柱，将罐体、管路、阀组全部集成于同一底座之上，符合撬装设备整体运输、现场快速安装的设计特点。渲染阶段采用工业级哑光金属材质模拟罐体与型钢底座的质感，管路表面做轻微反光的漆面效果，阀门部件区分金属阀体与蓝色涂装的执行部分，背景采用渐变浅灰色调突出设备主体，光影采用柔和的顶侧光方案，既清晰展现设备的整体布局，又能凸显管路连接的层次结构与部件细节。设计过程中充分考虑设备的工艺合理性，管路排布预留足够的操作维护空间，仪表安装位置符合现场人员观测的视角要求，整体结构紧凑且功能分区明确，可用于工业设备教学演示、方案汇报展示、施工布局模拟等场景，完整呈现了工业撬装流体设备从结构设计到可视化呈现的全流程建模思路。
