轻量化蜂窝结构机械连接支架设计

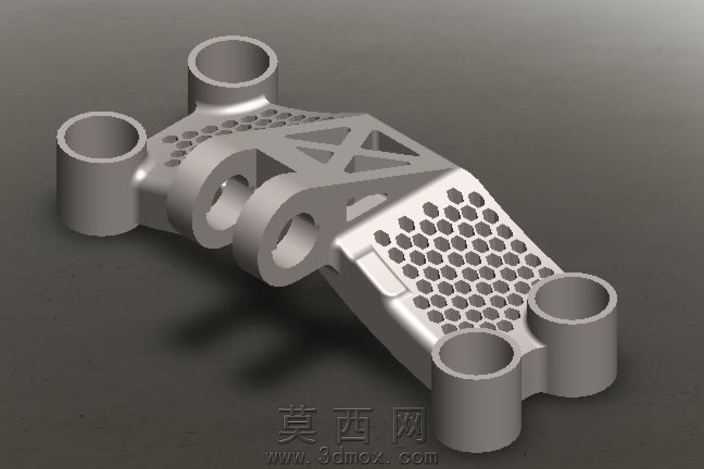

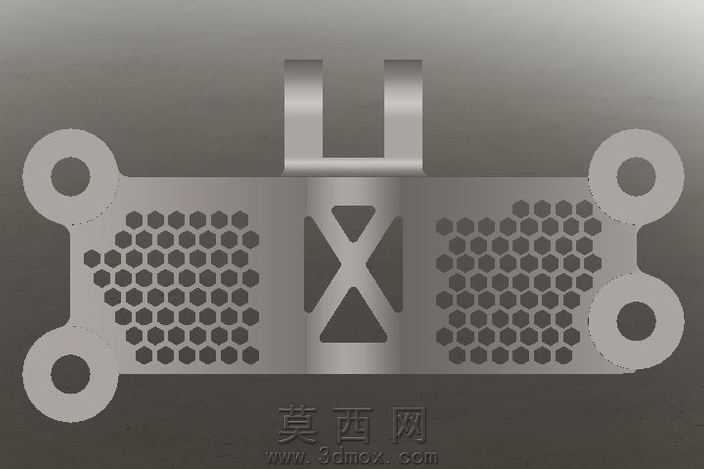

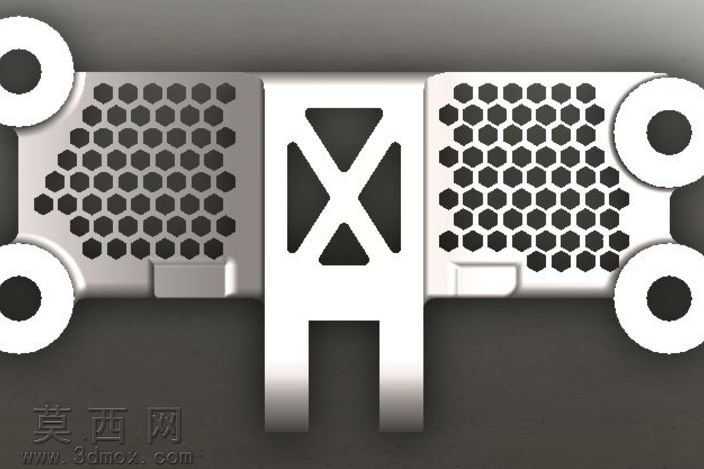

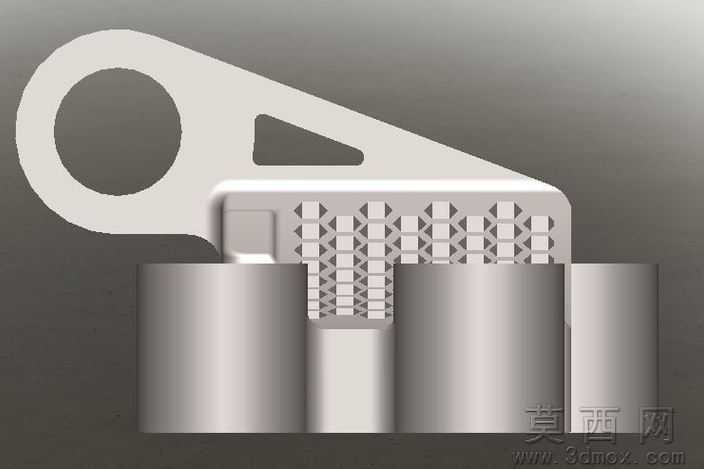

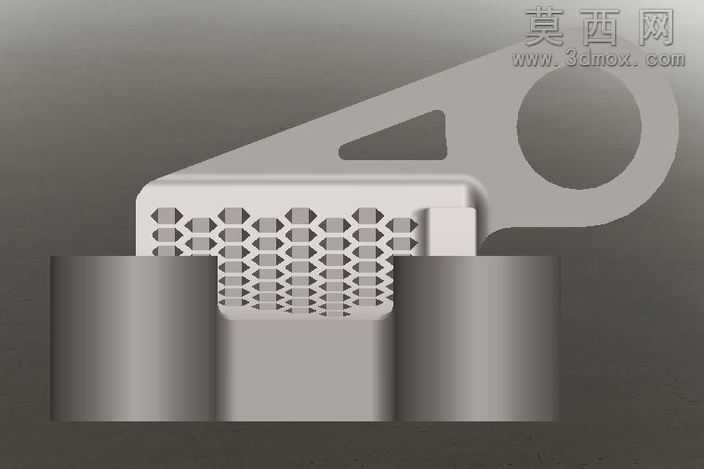

本作品为采用拓扑优化思路完成的轻量化机械连接支架三维建模成果，建模阶段围绕指定负载工况下的力学性能要求展开，首先完成支架的基础功能构型搭建，预留四个用于装配连接的圆柱通孔结构，保障构件与外部装配件的对接适配性。建模过程中针对非主要承力区域进行材料去除设计，在支架中段区域引入规则排布的正六边形蜂窝镂空结构，同时在支架的过渡连接区域设计三角形镂空加强筋结构，在削减整体材料用量的同时，通过仿生蜂窝结构的力学特性保障构件的结构强度与刚度表现，最终实现整体重量降低74%的优化目标。材质渲染阶段选用金属哑光质感的工程合金材质，还原构件采用增材制造工艺加工后的真实表面质感，通过柔和的环境光影突出结构的镂空细节与轮廓过渡，清晰展现不同区域的结构厚度变化与连接关系。设计过程中充分考虑快速成型工艺的加工可行性，所有镂空结构的孔径、筋位厚度均符合增材制造的加工精度要求，避免出现无法成型的封闭空腔或极薄结构，保障设计方案可直接通过RP技术完成实物加工。整体结构在保障装配接口尺寸精度、负载承载能力的前提下，最大化去除冗余材料，实现了轻量化与结构强度的平衡，适用于对构件重量有严格限制的机械装配场景，为同类承力连接构件的轻量化设计提供了可参考的建模优化思路。
